DSQC 332A 3HAC17973-1 內部寄存器映射包含24位寬的ADC數據字，調制器輸出寄存器以及六個24位可寫控制寄存器，以對增益，過采樣率，相位，分辨率，抖動，關閉，復位和多種通信進行編程特征。可以通過MCU的直接內存訪問（DMA）訪問的各種連續讀取模式以及可以直接連接到MCU的中斷請求（IRQ）輸入的單獨的數據就緒引腳，大大簡化了通信。MCP3903能夠與各種電壓和電流傳感器接口，包括分流器，電流互感器，Rogowski線圈和霍爾效應傳感器。 MCP3903主要特性： ?六個具有專有多位架構的同步采樣16/24位分辨率Delta-Sigma A / D轉換器 ?91 dB SINAD，-100 dBc總諧波失真（THD）（35次諧波），102 dB每個通道的無雜散動態范圍（SFDR） ?高達64 ksps的可編程數據速率 ?《 2μA的超低功耗關斷模式 ?任何兩個通道之間的-115 dB串?dāng)_ ?低漂移內部基準電壓：5 ppm /℃ ?差分基準電壓輸入引腳 ?每個通道上的高增益PGA（32 V / V） ?每對通道之間的相位延遲補償具有1μs的時間分辨率 ?具有模式0，0和1，1兼容性的高速可尋址10 MHz SPI接口 ?獨立的模擬和數字電源4.5V-5.5V AVDD，2.7V-3.6V DVDD ?備有28-小型引線SSOP封裝 ?擴展的溫度范圍：-40℃至+ 125℃ MCP3903應用： ?電能計量和功率測量 ?便攜式儀器 ?醫療和電源監控
圖1。MCP3903方框圖 MCP3903 16位MCU評估板 本章包含一些常規信息，這些信息對于將MCP3903 ADC評估板用于16位MCU之前是有用的。 用于16位MCU系統的MCP3903 ADC評估板可讓用戶評估MCP3903六通道ADC的性能。它還提供了16位的開發平臺PIC基于MCU的應用®使用現有的100引腳PIM系統，用資源管理器-16和其他高引腳數PIC演示板兼容。系統隨附已編程的PIC24FJ128GA010 PIM模塊，這些模塊與LabView GUI進行通信以進行數據交換和ADC設置。 MCP3903 16位MCU評估板的主要特性： ?六通道ADC MCP3903輸出顯示，通過與PC軟件接口和LCD的串行通信 ?在91 dB的信噪比和失真比（SINAD）性能下同時達到4 ksps。ADC的運行速度為64 ksps。 ?通過圖形PC工具進行系統和ADC性能分析，顯示時域范圍圖，頻域（FFT）和統計數值分析。 ?具有模擬接地和模擬/數字隔離的可靠硬件設計，可對MCP3903器件進行低噪聲評估。獨立的電源和電源平面-4層板。 ?Pigtail Plus連接器，用于兼容Explorer-16子板。

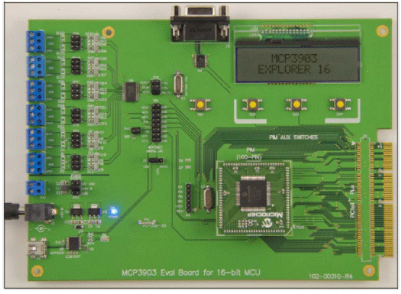

圖2。MCP390316位MCU評估板外形圖
圖3.MCP3903 16位MCU評估板電路圖（1）
圖4。MCP390316位MCU評估板電路圖（2）
圖5。MCP390316位MCU評估板電路圖（3）
圖6。MCP390316位MCU評估板電路圖（4）
