| Siemens C71458-A6402-A1 |
 |
價格： 元(人民幣) | 產地：Siemens C71458-A6402-A1 |
| 最少起訂量：1個 | 發貨地：Siemens C71458-A6402-A1 | |
| 上架時間：2021-04-13 17:22:19 | 瀏覽量：57 | |
廈門光沃自動化設備有限公司
 |
||
| 經營模式：經銷商 | 公司類型：其他有限責任公司 | |
| 所屬行業：PLC控制系統 | 主要客戶：全國市場 | |
 在線咨詢  |
||
| 聯系人:吳 (先生) | 手機:18030229050 |
電話: |
傳真: |
| 郵箱:1878187406@qq.com | 地址:廈門市海滄區滄湖東一里海景奧斯卡 |

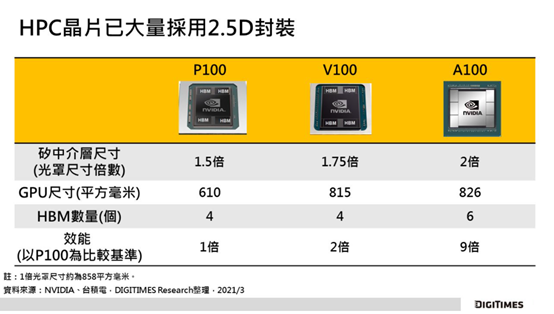

Siemens C71458-A6402-A1 DIGITIMES Research觀察，伴隨CPU、GPU、FPGA等高效能運算（HPC）芯片性能要求持續提升，覆晶封裝（Flip Chip；FC）、層疊封裝（Package on Package；PoP）等傳統封裝技術已不敷使用，使2.5D/3D封裝技術需求逐漸增加，吸引半導體制造業者積極布局，其中，IDM與晶圓代工業者2.5D技術發展相對委外半導體封測（OSAT）業者成熟、完整，也具有多年量產經驗，3D封裝技術則將陸續開花結果。
HPC芯片所催生的2.5D/3D封裝商機吸引IC制造業者積極布局，其中，英特爾、三星電子（Samsung Electronic）與臺積電已具成熟的2.5D封裝經驗；3D封裝部分，英特爾已量產Foveros技術，三星與臺積電則將在2021~2022年陸續量產。日月光、安靠（Amkor）等OSAT業者雖布局2.5D/3D封裝，但技術方案仍不若IDM與晶圓代工業者完整，然逐漸強化中。 2.5D和3D封裝技術有何異同？ 除了先進制程之外，先進封裝也成為延續摩爾定律的關鍵技術，像是2.5D、3D等技術在近年來成為半導體產業的熱門議題。究竟，先進封裝是如何在延續摩爾定律上扮演關鍵角色？而2.5D、3D等封裝技術又有何特點？ 人工智能（AI）、車聯網、5G 等應用相繼興起，且皆須使用到高速運算、高速傳輸、低延遲、低耗能的先進功能芯片；然而，隨著運算需求呈倍數成長，究竟要如何延續摩爾定律，成為半導體產業的一大挑戰。 芯片微縮愈加困難，異構整合由此而生 換言之，半導體先進制程紛紛邁入了7 納米、5 納米，接著開始朝3 納米和2 納米邁進，電晶體大小也因此不斷接近原子的物理體積限制，電子及物理的限制也讓先進制程的持續微縮與升級難度越來越高。 也因此，半導體產業除了持續發展先進制程之外，也「山不轉路轉」地開始找尋其他既能讓芯片維持小體積，同時又保有高效能的方式；而芯片的布局設計，遂成為延續摩爾定律的新解方，異構整合（Heterogeneous Integration Design Architecture System，HIDAS）概念便應運而生，同時成為IC 芯片的創新動能。
▲異構整合成為實現小體積、高效能芯片的另一種方式。（Source：SEMI） 所謂的異構整合，廣義而言，就是將兩種不同的芯片，例如記憶體＋邏輯芯片、光電＋電子元件等，透過封裝、3D 堆疊等技術整合在一起。換句話說，將兩種不同制程、不同性質的芯片整合在一起，都可稱為是異構整合。 因為應用市場更加的多元，每項產品的成本、性能和目標族群都不同，因此所需的異構整合技術也不盡相同，市場分眾化趨勢逐漸浮現。為此，IC 代工、制造及半導體設備業者紛紛投入異構整合發展，2.5D、3D 封裝、Chiplets 等現今熱門的封裝技術，便是基于異構整合的想法，如雨后春筍般浮現。 2.5D 封裝有效降低芯片生產成本 過往要將芯片整合在一起，大多使用系統單封裝（System in a Package，SiP）技術，像是PiP（Package in Package）封裝、PoP（Package on Package）封裝等。然而，隨著智能手機、AIoT 等應用，不僅需要更高的性能，還要保持小體積、低功耗，在這樣的情況下，必須想辦法將更多的芯片堆積起來使體積再縮小，因此，目前封裝技術除了原有的SiP 之外，也紛紛朝向立體封裝技術發展。 立體封裝概略來說，意即直接使用矽晶圓制作的「矽中介板」（Silicon interposer），而不使用以往塑膠制作的「導線載板」，將數個功能不同的芯片，直接封裝成一個具更高效能的芯片。換言之，就是朝著芯片疊高的方式，在矽上面不斷疊加矽芯片，改善制程成本及物理限制，讓摩爾定律得以繼續實現。 而立體封裝較為人熟知的是2.5D 與3D 封裝，這邊先從2.5D 封裝談起。所謂的2.5D 封裝，主要的概念是將處理器、記憶體或是其他的芯片，并列排在矽中介板（Silicon Interposer）上，先經由微凸塊（Micro Bump）連結，讓矽中介板之內金屬線可連接不同芯片的電子訊號；接著再透過矽穿孔（TSV）來連結下方的金屬凸塊（Solder Bump），再經由導線載板連結外部金屬球，實現芯片、芯片與封裝基板之間更緊密的互連。
▲ 2.5D和3D封裝是熱門的立體封裝技術。（Source：ANSYS） 目前為人所熟知的2.5D 封裝技術，不外乎是臺積電的CoWoS。CoWoS 技術概念，簡單來說是先將半導體芯片（像是處理器、記憶體等），一同放在矽中介層上，再透過Chip on Wafer（CoW）的封裝制程連接至底層基板上。換言之，也就是先將芯片通過Chip on Wafer（CoW）的封裝制程連接至矽晶圓，再把CoW 芯片與基板連接，整合成CoWoS；利用這種封裝模式，使得多顆芯片可以封裝到一起，透過Si Interposer 互聯，達到了封裝體積小，功耗低，引腳少的效果。
Siemens C71458-A6402-A1
|
