效率定義為輸出功率與輸入功率之比。在上面給出的公式中，輸入電流Iin中包含的Icc對應于IC本身的電流消耗。由于該值較小，因此在負載電流較大時可以忽略不計。在這種情況下，可以將輸入電流和輸出電流視為相等，并且可以通過簡單地將輸出電壓除以輸入電壓來計算效率。在上圖所示的示例中，從5V到3.3V的轉換效率為64％。鑒于最近的開關穩壓器的效率為80％至90％或更高如果我們把5V輸入電壓更改為3.6V，重新計算一下效率，就會發現區別：
效率計算實例

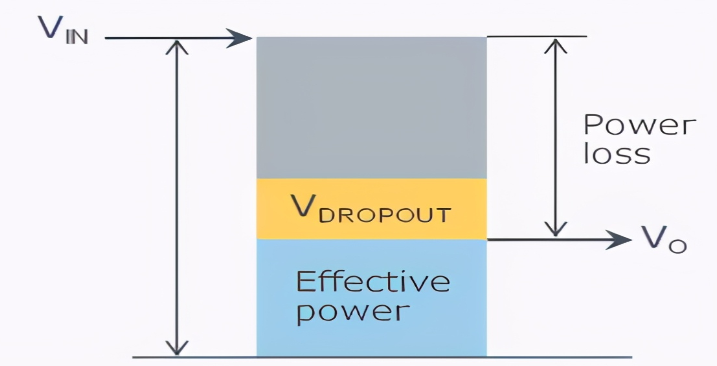

在這種條件下效率為89％。換句話說，當輸入和輸出之間的電壓差較小時，線性穩壓器可提供更高的效率。從下圖可以發現，當VIN接近壓差電壓Vdropout時，功率損耗降低，效率提高。
功率損耗
線性穩壓器的熱計算
如何進行LDO的熱計算呢？我們需要先計算LDO的功率損耗，并且在規格書中找到對應封裝的熱阻，以及LDO的工作環境溫度的信息。功率損耗的計算方法與效率計算方法相同：只需將輸入/輸出電壓差乘以輸入電流即可。大多數數據手冊中都提供了熱阻。如果找不到，請咨詢線性穩壓器的供應商。熱計算基本上采用芯片（結）與環境之間的熱阻Rθja。一些LDO的規格書還提供了在LDO的結和外殼之間熱阻θjc，但是我們要看的還是θja的熱阻，因為熱量最終還是要散發到環境中。最后，環境溫度其實就是你的產品的工作溫度。

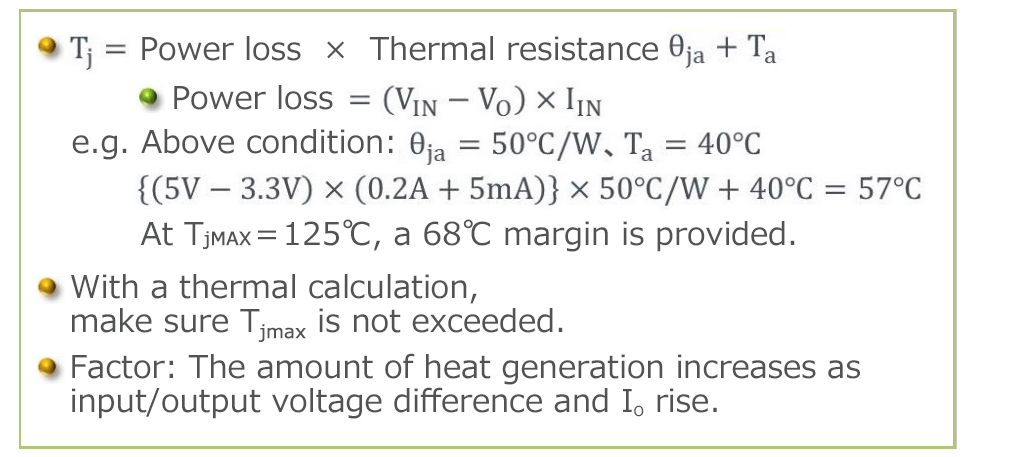

熱計算例子
基于功率損耗和熱阻可以確定LDO工作時產生的溫升，再加上環境溫度，結果就是芯片的溫度。我們計算得出的Tj（芯片結溫溫度）不能超過Tjmax（芯片溫度的額定值）。如果超過了Tjmax，這個時候我們應該怎么辦呢？作為對策，可以減小負載電流（輸出電流）。另一種方法，也可以降低環境溫度，例如通過從自然對流散熱改為風扇散熱。還可以考慮將散熱器安裝到散熱器上以減小其熱阻并減少其溫升，但是散熱器的成本和尺寸需要重點評估。
