Keyence NE-Q05 上面是前仿真的過程，從波形來看和我們的設計吻合，用標尺量一下，延時參數也和我們設計的一致
按理說我們下一步需要進行時序約束部分，但是我們的這個設計是us級的，即使不做時序約束也是可以的，但是畢竟我設計的是一個IP核，為了穩定起見還是做一下時序約束比較好。說實話，時序約束部分，個人感覺是一門高大上的學問，變化多端，有些都是經驗值，你問一個工程師為什么是這樣約束，有時候可能他也答不上來。之前也接觸過靜態時序分析的知識，但是一直不敢寫，感覺還是學的不怎么樣吧，想回去以后學內存這方面的時候再去好好研究一下它~

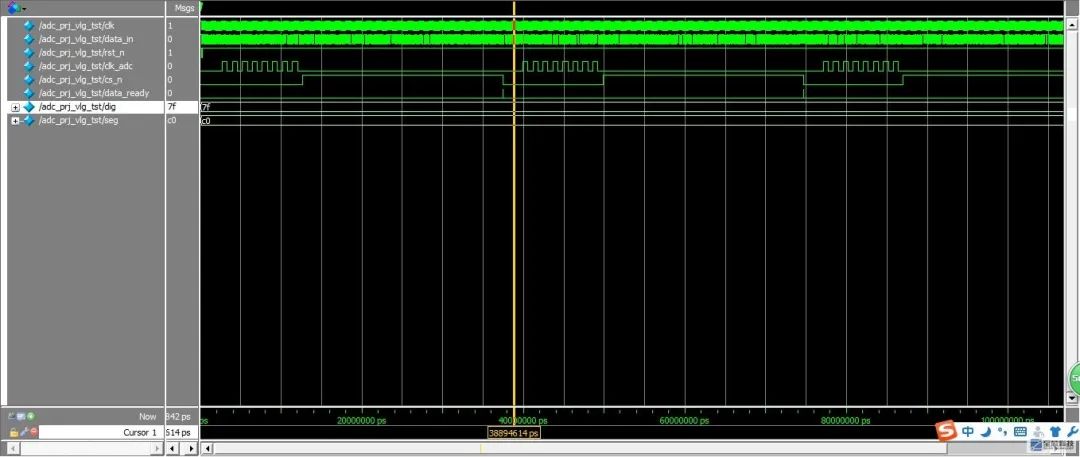

下面是后仿真的波形圖
可以看到，波形跟我們的設計吻合，也沒有出現什么不合理的設計什么的，可以下板驗證了

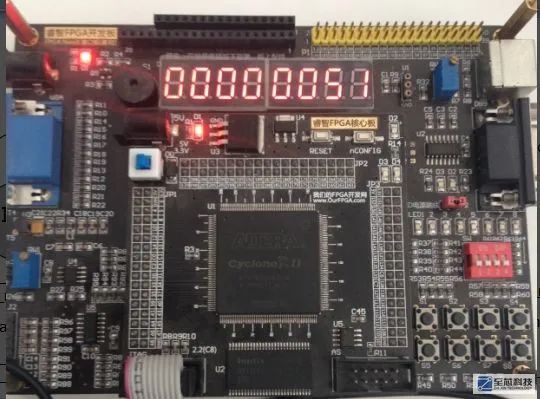

可以看到，當我們扭動滑動變阻器的時候，相應的模擬量被轉化成數字量并在數碼管上顯示了
四、Avalon-MM總線接口設計
我們知道，我們設計的這個IP核是要掛到Avalon-MM總線上的，作為一個從機，總線需要通過片選信號來訪問總線上掛的這些IP，因此，我們也需要給我們的IP設計一個和總線通信的接口
我們設計AD轉換的IP核的片選信號低電平有效，當片選信號有效的時候，如果再來一個讀信號，那么，數據就會被總線讀走，送至CPU
五、自定義IP
好了，下面我們就可以來定義我們自己的IP了

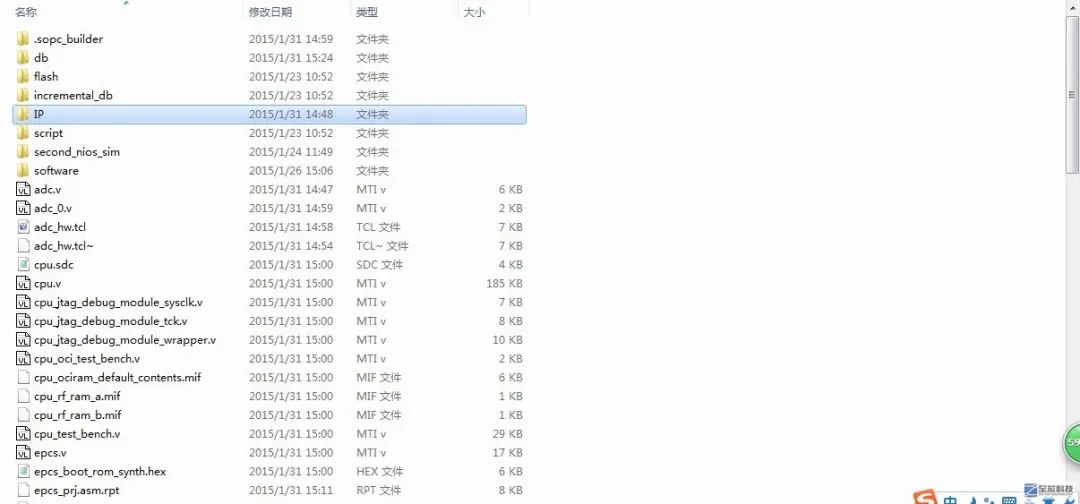

先將我們剛才設計好的AD轉換的.V文件復制到我們硬件系統的目錄中，并養成一個好的習慣，新建一個文件夾，并命名為IP，以后我們設計的IP都可以放到里面
打開我們之前硬件系統的sopc builder，雙擊左上角的NEW component ，在HDL file一欄中添加我們的adc.v文件，
Keyence NE-Q05 S7-200
6ES7 211-0AA23-0XB0 CPU221 DC/DC/DC,6輸入/4輸出
6ES7 211-0BA23-0XB0 CPU221 繼電器輸出,6輸入/4輸出
6ES7 212-1AB23-0XB8 CPU222 DC/DC/DC,8輸入/6輸出
6ES7 212-1BB23-0XB8 CPU222 繼電器輸出,8輸入/6輸出
6ES7 214-1AD23-0XB8 CPU224 DC/DC/DC,14輸入/10輸出
6ES7 214-1BD23-0XB8 CPU224 繼電器輸出,14輸入/10輸出
6ES7 214-2AD23-0XB8 CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO
6ES7 214-2BD23-0XB8 CPU224XP 繼電器輸出,14DI/10DO,2AI/1AO
6ES7 216-2AD23-0XB8 CPU226 DC/DC/DC,24輸入/16輸出
6ES7 216-2BD23-0XB8 CPU226 繼電器輸出,24輸入/16輸出
擴展模塊
6ES7 221-1BH22-0XA8 EM221 16入 24VDC，開關量
6ES7 221-1BF22-0XA8 EM221 8入 24VDC，開關量
6ES7 221-1EF22-0XA0 EM221 8入 120/230VAC，開關量
6ES7 222-1BF22-0XA8 EM222 8出 24VDC，開關量
6ES7 222-1EF22-0XA0 EM222 8出 120V/230VAC，0.5A 開關量
6ES7 222-1HF22-0XA8 EM222 8出 繼電器
6ES7 222-1BD22-0XA0 EM222 4出 24VDC 固態－MOSFET
6ES7 222-1HD22-0XA0 EM222 4出 繼電器 干觸點
6ES7 223-1BF22-0XA8 EM223 4入/4出 24VDC，開關量
6ES7 223-1HF22-0XA8 EM223 4入 24VDC/4出 繼電器
6ES7 223-1BH22-0XA8 EM223 8入/8出 24VDC，開關量
6ES7 223-1PH22-0XA8 EM223 8入 24VDC/8出 繼電器
6ES7 223-1BL22-0XA8 EM223 16入/16出 24VDC，開關量
6ES7 223-1PL22-0XA8 EM223 16入 24VDC/16出 繼電器
6ES7 223-1BM22-0XA8 EM223 32入/32出 24VDC，開關量
6ES7 223-1PM22-0XA8 EM223 32入 24VDC/32出 繼電器
6ES7 231-0HC22-0XA8 EM231 4入*12位精度，模擬量
6ES7 231-7PB22-0XA8 EM231 2入*熱電阻，模擬量
6ES7 231-7PD22-0XA8 EM231 4入*熱電偶，模擬量
6ES7 232-0HB22-0XA8 EM232 2出*12位精度，模擬量
6ES7 235-0KD22-0XA8 EM235 4入/1出*12位精度，模擬量
6ES7 277-0AA22-0XA0 EM277 PROFIBUS-DP接口模塊
6GK7 243-2AX01-0XA0 CP243-2 AS-i接口模塊
6ES7 253-1AA22-0XA0 EM253 位控模塊
6ES7 241-1AA22-0XA0 EM241 調制解調器模塊
6GK7 243-1EX00-0XE0 CP243-1 工業以太網模塊
6GK7 243-1GX00-0XE0 CP243-1IT 工業以太網模塊
附件
6ES7 291-8GF23-0XA0 MC291,新CPU22x存儲器盒,64K
6ES7 297-1AA23-0XA0 CC292,CPU22x時鐘/日期電池盒
6ES7 291-8BA20-0XA0 BC293,CPU22x電池盒
6ES7 290-6AA20-0XA0 擴展電纜,I/O擴展,0.8米,CPU22x/EM
序號
名稱
描述
訂貨號
1
CPU222 CN
CPU222 DC / DC / DC8 輸入/ 6 輸出
6ES72121AB230XB8
2
CPU222 CN
CPU222 AC / DC/Relay8 輸入/ 6 繼電器
6ES72121BB230XB8
3
CPU224 CN
CPU224 DC / DC / DC14 輸入/10 輸出
6ES72141AD230XB8
4
CPU224 CN
CPU224 AC / DC/Relay14 輸入/ 10 繼電器
6ES72141BD230XB8
5
CPU224XP CN
CPU224 XP DC / DC / DC14 輸入/ 10 輸出
6ES72142AD230XB8
6
CPU224XP CN
CPU224 XP AC / DC / 繼電器14 輸入/ 10 繼電器輸出
6ES72142BD230XB8
7
CPU226XP CN
CPU226 DC / DC / DC24 輸入/ 16 輸出
6ES72162AD230XB8
8
CPU226XP CN
CPU226 AC / DC / 繼電器24 輸入/ 16 繼電器
6ES72162BD230XB8
9
CPU221
CPU 221 DC / DC/DC 6 輸入/ 4 輸出
6ES72110AA230XB0
10
CPU221
CPU 221 AC / DC / 繼電器6 輸入/ 4 輸
6ES72110BA230XB0
11
CPU222
CPU222 DC / DC / DC8 輸入/ 6 輸出
6ES72121AB230XB0
12
CPU222
CPU222 AC / DC/Relay8 輸入/ 6 繼電器
6ES72121BB230XB0
13
CPU224
CPU224 DC / DC / DC14 輸入/10 輸出
6ES72141AD230XB0
14
CPU224
CPU224 AC / DC/Relay14 輸入/ 10 繼電器
6ES72141BD230XB0
15
CPU224XP
CPU224 XP DC / DC / DC14 輸入/ 10 輸出
6ES72142AD230XB0
16
CPU224XP
CPU224 XP AC / DC / 繼電器14 輸入/ 10 繼電器輸出
6ES72142BD230XB0
17
CPU226XP
CPU226 DC / DC / DC24 輸入/ 16 輸出
6ES72162AD230XB0
18
CPU226XP
CPU226 AC / DC / 繼電器24 輸入/ 16 繼電器
6ES72162BD230XB0
S7-200擴展模塊：
6ES7221-1BF22-0XA8 EM 221 數字量輸入模塊，8 輸入24V DC
6ES7221-1BH22-0XA8 EM 221 數字量輸入模塊，16 輸入24 VDC
6ES7222-1BF22-0XA8 EM 222 數字量輸出模塊，8 輸出24 VDC
6ES7222-1HF22-0XA8 EM 222 數字量輸出模塊，8 輸出繼電器
6ES7223-1BF22-0XA0 EM 223 數字量輸入/ 輸出模塊，4 輸入/4 輸出24V DC
6ES7223-1HF22-0XA8 EM 223 數字量輸入/ 輸出模塊，4 輸入24 VDC/4 繼電器輸出 6ES7223-1BH22-0XA8 EM 223 數字量輸入/ 輸出模塊，8 輸入/8 輸出24 VDC
6ES7223-1PH22-0XA8 EM 223 數字量輸入/ 輸出模塊，8 輸入24 VDC/8 繼電器輸出 6ES7223-1BL22-0XA8 EM 223 數字量輸入/ 輸出模塊，16 輸入/16 輸出24 VDC
6ES7223-1PL22-0XA8 EM 223 數字量輸入/ 輸出模塊，16 輸入24 VDC/16 繼電器輸出
6ES7231-0HC22-0XA8 EM 231 模擬量輸入模塊，4 輸入
6ES7231-7PB22-0XA8 EM 231 2 路輸入熱電阻
6ES7231-7PD22-0XA8 EM 231 4 路輸入熱電偶
6ES7232-0HB22-0XA8 EM 232 模擬量輸出模塊，2 輸出
6ES7235-0KD22-0XA8 EM 235 模擬量輸入/ 輸出模塊4 輸入/1 輸出
6ES7241-1AA22-0XA0 EM 241 調制解調器模塊
6ES7253-1AA22-0XA0 EM 253 定位模塊
6ES7277-0AA22-0XA0 EM 277 PROFIBUS-DP 模塊
6GK7243-1EX00-0XE0 CP 243-1 以太網模塊
6GK7243-1GX00-0XE0 CP 243-1 IT 版以太網模塊
6GK7243-2AX01-0XA0 CP 243-2 AS-i 接口模塊
6ES7291-8GE20-0XA0 MC 291，32K x 8 EEPROM 存儲器盒
6ES7291-8GF23-0XA0 存儲卡，64 Kbytes
6ES7291-8GH23-0XA0 存儲卡，256 Kbytes
6ES7297-1AA20-0XA0 CC 292，CPU 22x 時鐘/ 日期電池盒
6ES7297-1AA23-0XA0 新CPU 221 和222 時鐘卡（包括電池卡功能）
6ES7291-8BA20-0XA0 BC 293，CPU 22x 電池盒
6ES7290-6AA20-0XA0 擴展電纜，I/O 擴展，0.8 米，CPU 22x/EM
6ES7901-3CB30-0XA0 編程通訊電纜，PC/PPI，RS232/485 轉換，帶光電隔離，
