CACR-TM555Z1SP TI公司的UCD3138是高度集成的數字電源控制器，能數字控制三路單獨的反饋回路，專有的基于PID硬件，2極點/ 2零點配置，非線性控制，高達16MHz誤差模數轉換器（E ADC），可配置分辨率到1mV / LSB，自動分辨率選擇，高達8x過采樣，14位有效DAC，主要用于電源和通信整流器，功率因速修正和隔離的DC / DC模塊。 UCD3138主要特性，外形圖和評估板UCD3138PFCEVM-026主要特性，電路圖，材料清單和PCB元件布局圖。
UCD3138是德州儀器（TI）的數字電源控制器，可在單芯片解決方案中提供的集成度和性能。UCD3138的靈活性使其適用于多種電源轉換應用。此外，設備內部的多個外圍設備均經過專門優化，以增強交流/直流和隔離式直流/直流應用的性能，并減少IT和網絡基礎設施領域的解決方案組件數量。
UCD3138是一種完全可編程的解決方案，可為客戶提供對其應用程序的完全控制，以及使他們的解決方案與眾不同的能力。同時，TI致力于通過提供的開發工具（包括應用程序固件Code Composer Studio）來簡化客戶的開發工作。軟件開發環境以及TI的Fusion Power Development GUI，使客戶能夠配置和監視關鍵系統參數。

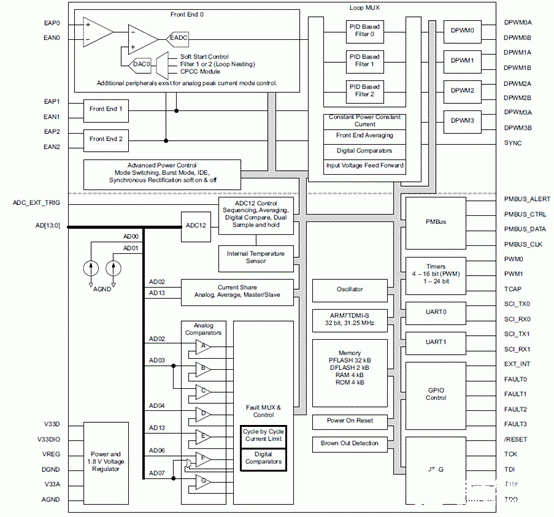

UCD3138控制器的核心是數字控制環路外設，也稱為Fusion Digital Power Peripherals（FDPP）。每個FDPP都實現了一個高速數字控制環路，該環路包括一個專用的誤差模數轉換器（EADC），一個基于PID的2極– 2零數字補償器和D PWM輸出具有250 ps的脈沖寬度分辨率。該器件還包含一個12位，265ksps通用ADC，具有多達14個通道，定時器，中斷控制，JTAG調試以及PMBus和UART通信端口。該設備基于32位ARM 7TDMI-S RISC微控制器，該微控制器執行
實時監視，配置外設并管理通信。ARM微控制器從可編程閃存以及片內RAM和ROM中執行其程序。
除FDPP外，還添加了特定的電源管理外設，以實現整個工作范圍內的高效率，高集成度，以提高功率密度，可靠性，的整體系統成本和高度的靈活性，并支持最廣泛的控制方案和解決方案。拓撲。這些外設包括：輕載突發模式，同步整流，LLC和移相全橋模式切換，輸入電壓前饋，銅跡線電流感測，理想二極管仿真，恒流恒功率控制，同步整流軟開和關，峰值電流模式控制，磁通平衡，次級側輸入電壓感測，高分辨率電流共享，帶預偏置的硬件可配置軟啟動以及其他多項功能。
UCD3138主要特性：
3個獨立的反饋的數字控制環的
專用的基于硬件的PID
2極/ 2-零配置
非線性控制
最多至16MHz錯誤模數轉換器（EADC）
配置的分辨率小為1mV / LSB
自動分辨率選擇
多達8倍
基于硬件的平均過采樣（最多8倍）
14位有效DAC
多達8個高分辨率數字脈寬調制（DPWM）輸出
250ps脈寬分辨率
4ns頻率分辨率
4ns相分辨率
可調輸出之間的相移
可調死區之間對
高達2MHz的開關頻率可
配置PWM邊沿運動
跟蹤調制
前導調制
雙邊沿調制可
配置反饋控制
電壓模式
平均電流模式
峰值電流模式控制
恒定電流
恒定功率可
配置的調制方法
頻率調制
相移調制
脈寬調制
快速，自動和平滑模式切換
頻率調制和PWM
相移調制和PWM
高效和輕負載管理
突發模式
理想二極管仿真
同步整流器軟開關
低IC待機功率
帶/不帶預偏置的軟啟動/停止
快速輸入電壓前饋硬件
初級側電壓感應
銅跡線電流感應
通量和相電流平衡，用于非峰值電流
模式控制應用
電流共享總線支持
模擬平均
主/從
功能豐富的故障保護選項
7個高速模擬比較
器逐周 期限流
可編程故障計數
外部故障輸入
4-10個數字比較器
可編程消隱時間
多個UCD313x器件之間的DPWM波形同步
具有集成的
可編程平均濾波器的14通道，12位，265 ksps通用ADC
雙采樣和保持
內部溫度傳感器
完全可編程的高性能31.25MHz，32位ARM7TDMI-S處理器
32 kByte（kB）程序閃存
2 kB數據閃存ECC
4 kB數據RAM
4 kB引導ROM通過
I2C或UART
通信外設
I2C / PMBus在現場啟用固件引導加載
2個UART
JTAG調試端口
通過可選輸入引腳捕獲定時器
多達5個
內置看門狗的其他通用定時器：BOD和POR
64引腳QFN和40引腳QFN封裝
工作溫度：–40°C至125°C
Fusion Digital Power GUI支持
UCD3138應用：
電源和電信整流器
功率因數校正
隔離式dc-dc模塊
圖1.UCD3138尺寸圖評估板UCD3138PFCEVM
-026
該EVM有助于評估離線電源轉換器應用中的UCD3138 64針數字控制設備，然后輔助其設計。EVM是單相交流輸入的獨立功率因數校正（PFC）預調節器。EVM UCD3138PFCEVM-026和其控制卡UCD3138CC64EVM-030一起使用，該控制卡也是放置了UCD3138RGC的EVM。
