A r b、C t r l、M e m _ B l k和B y t e為模塊端口。這些端口同時也是外部端口，即在實例中，當采用名稱關聯方式時，外部端口名稱用于相互連接。下面是模塊 S c r a m _ A的實例。
Scram_A SX（ .B y t e（B 1） ， .M e m _ B l k（M 1） ， .C t r l（C 1） ， .A r b（A 1） ） ;
在模塊S c r a m _ A中，外部端口名稱隱式地。Verilog HDL中提供顯式方式外部端
口名稱。這可以通過按如下形式一個端口來完成：
.e x t e r n a l _ p o r t _ n a m e（i n t e r n a l _ p o r t _ n a m e）

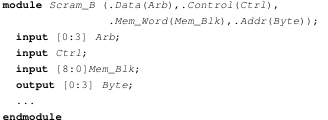

下面是同一個例子，只不過是顯式地外部端口。
模塊S c r a m _ B在此實例中的外部端口是 D a t a、C o n t ro l、M e m _ Wo rd和A d d r。端口表顯式地表明了外部端口和內部端口之間的連接。注意外部端口無需聲明，但是模塊的內部端口卻必須聲明。外部端口在模塊內不可見，但是卻要在模塊實例語句中使用，而內部端口因為在模塊中可見，所以必須在模塊中說明。在模塊實例語句中，外部端口的使用如下所示：
Scram_B S1 （ .A d d r（A 1） ， .D a t a（D 1） ， .C o n t r o l（C 1） ，
.M e m _ W o r d（M 1） ） ;
在模塊定義的端口表中，這兩種概念不能混淆，即在模塊定義中所有端口必須顯式的端口名稱，或者沒有一個端口帶有顯式的端口名稱。如果模塊端口通過位置連接，則模塊實例語句中不能使用外部端口名稱。
內部端口名稱可以是標識符，也可以是下述類型的表達式：
? 位選擇；
? 部分選擇；
? 位選擇、部分選擇和標識符的合并。

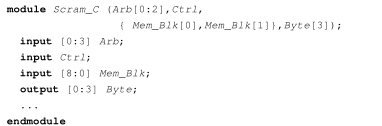

例如，
在S c r a m _ C的模塊定義中，端口表包括部分選擇（ A r b［ 0 ： 2 ］）、標識符（ C t r l）、合并（{M e m _ B l k［ 0 ］，M e m _ B l k［ 1 ］ } ）和位選擇（B y t e［ 3 ］）。在內部端口是位選擇、部分選擇或合并的情況下，沒有隱式地外部端口名。因此，在這樣的模塊實例語句中，模塊端口必須通過位置關聯相互連接。例如，
Scram_C SYA （L 1［ 4 ： 6 ］ ，C L ， M M Y［ 1 ： 0 ］ ，B T） ;
在這個實例語句中，端口通過位置關聯相連接，因此 L 1［ 4∶6 ］連接到A r b［ 0∶2 ］，C L連接
到C t r l，M M Y［ 1 ］連接到M e m _ B l k［ 0 ］ ，M M Y［ 0 ］連接到M e m _ B l k［ 1 ］，B T連接到B y t e［ 3 ］。
|
