3UF7932-0CA00-0 節能減排永遠在路上
我們再來看一組數據——2018年三大運營商的電費：中國移動245億元，中國電信140億元，中國聯通120億元。按之前的估算，5G能耗是4G的2.2~2.4倍。預計5G全網建成后，全網年電費將達到1200~1400億元。雖然5G會給運營商帶來利潤回報，但基站設備的節能減排，是運營商必須重視的問題。在《矛盾論》中提出——要抓住問題的主要矛盾；灸芎牡闹饕苁茿AU（RRU），AAU能耗的主要矛盾是發射機的射頻功率放大器。談到AAU中射頻功率放大器效率的提升，這里必須要提到一套“黃金提效方案”：Doherty+CFR+DPD。我們首先來看這套高效率方案生成的背景。
實際上，這套高效率方案在4G時代就開始使用了，它是針對OFDM系統提出的。由于OFDM符號是由多個獨立的調制的信號相加而成的，這樣合成的信號就有可能產生比較大的峰值功率。并且載波數越多，峰值信號功率越大。

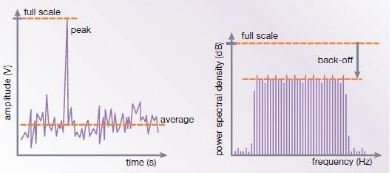

在分析這種類型信號時，提出了峰均比（PAR，Peak-to-Average Ratio）的概念。PAR是符號的峰值功率與平均功率的比值：PAR（dB）=Ppeak（dbm）-Pmean（dbm）
OFDM時頻信號
OFDM系統信號的特點是時域為非恒包絡狀態，峰值功率隨機出現。大峰均比信號的出現，會降低射頻前端功放的效率。伴隨高峰均比信號的出現，削峰技術（CFR）就誕生了。
CFR即降低信號峰均比的技術。信號的削峰會帶來一定的失真，過多的削峰會影響接收機的誤碼率。
在4G、5G移動通信中，信號的原始峰均比有十幾dB，經過削峰后，送給發射單元的信號的峰均比一般為6~7dB。為了滿足發射機的線性指標，工程師在設計放大器時，可能會選擇功率回退方案。功率回退是指，讓功率放大器輸出比自己飽和功率低得多的功率信號，以保證輸出信號的線性指標。
該方案實現難度小，結構簡單。比如，輸出10W的信號，工程師會選擇飽和功率大于10W的功率放大器做方案。但高峰均比信號的出現，使功率回退需要回退到峰值功率以上。比如輸出平均功率為10W，峰均比為6dB的信號，工程師需選擇飽和功率大于40W的功放管來做方案。但是功放的輸出功率和效率是正比關系，為了滿足瞬時大信號的線性指標，高峰均比系統使用回退方案會導致效率低下。如果AAU發射機放大器使用純回退方案，末級功放效率將不足15%，整機效率不足10%。
Doherty放大器解決了高峰均比系統效率低的問題。
其結構如圖，Doherty放大器通常情況下使用兩個完全相同的放大管來對信號進行放大。限于篇幅，其工作原理無法展開細說。它的特點是，放大器在輸出功率低于飽和功率6db時的效率，與輸出飽和功率時的效率相當。
Doherty結構
即在5G系統中，Doherty放大器輸出平均功率時具有飽和功率效率。比如Doherty功放的飽和功率是100W，輸入信號的峰均比是6db，當輸出25W功率時，其效率與放大器輸出100W功率相同。
Doherty效率曲線
目前國內幾個大廠的AAU末級Doherty功放的效率已經做到50%以上，AAU整機效率超過40%。相對于純回退方案，Doherty方案的整機能耗是其1/4。
但有得必有失，Doherty放大器并不是全能的，其在功率回退6db處得到了輸出飽和功率時的效率，這是以線性指標劣化為代價的。為了保證系統的線性指標，DPD出場了。
先了解預失真技術（PD），它是人為地加入一個特性與系統非線性失真恰好相反的系統，兩種非線性互相補償，最終消除非線性分量，如圖。DPD是數字預失真技術，預失真信號在數字域產生。
預失真的線性補償
DPD技術通過采集分析Doherty放大器輸出信號的非線性特性，在數字域內對原始基帶信號進行補償，使發射機輸出的信號符合協議要求的線性指標（ACPR）。
現在各大廠商AAU的效率，很大一部分取決于其DPD算法對非線性功放的校正能力。其校正能力越強，發射機的效率就能做得越高。
