三相逆變器多機防逆流方案參考圖

案例分享

在蘇州吳江的一個商場，安裝了多臺固德威逆變器，項目需要實現防逆流功能，所有電量白天供商場里的商家使用，電費和商場物業管理進行結算。

1． 準備工具和材料

材料：SEC1000智慧能源控制箱、2pin端子（逆變器、控制箱附件盒內）、電流互感器＊3（外采）、RS485線纜（外采），網線（外采，調試用）

工具：內六角（開逆變器下蓋）、小一字螺絲刀（2pin端子）、剝線鉗或老虎鉗、電工膠布／黑膠布、電鉆、記號筆、大螺絲刀、扎帶、防火泥

2．RS485接線

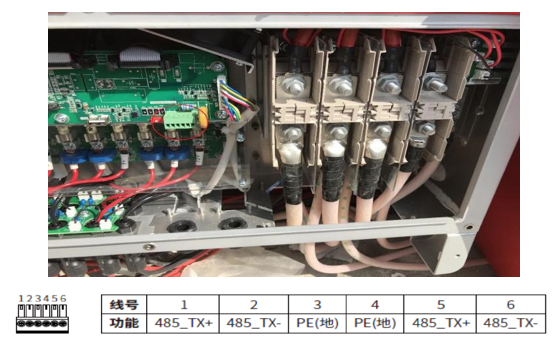

（1）首先找到逆變器RS485的通訊口，打開逆變器下蓋，如下圖所示位置；電路板上標記了線號功能。

固德威逆變器RS485口位置

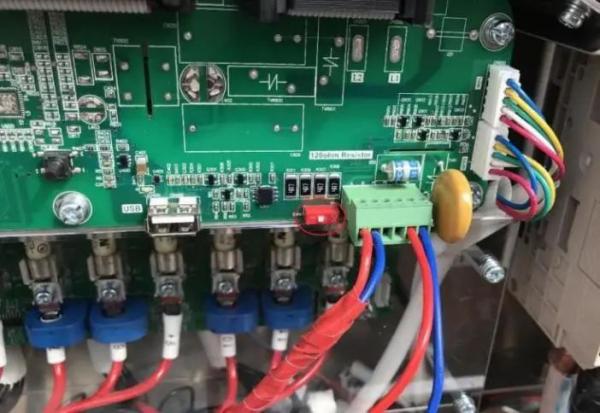

（2）多臺逆變器的RS485通訊通過菊花鏈形式實現連接。菊花鏈最末端的逆變器需要RS485 通訊端口旁邊的 120 歐姆終端電阻撥碼開關撥至ON（默認OFF），如下圖所示位置。

接完RS485線

（3）靠近SEC1000的逆變器通過RS485線送至SEC1000通訊箱，SEC通訊箱一般安裝在配電房里，方便接CT。

3．SEC1000安裝與接線

（1）把背掛板固定在墻上（295＊200mm），再把箱體鎖緊在背板上。

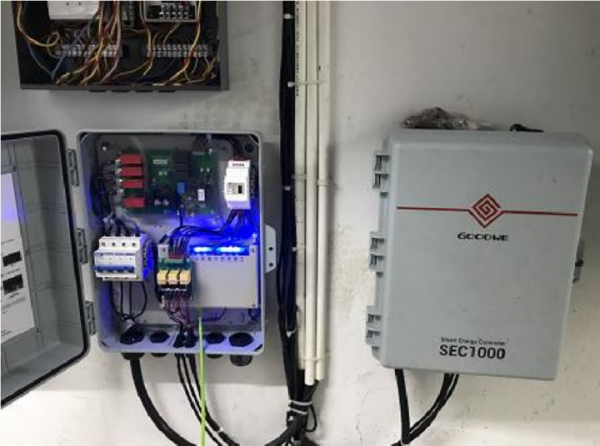

SEC1000安裝完畢

（2）按照說明書進行內部接線

CT安裝注意事項：

1）CT的檢測點在靠近并網點的位置。

2）CT安裝的方向 P1指向P2的方向為逆變器電流指向電網的方向。

3）開口電流互感器安裝前必須將其二次與電表接好，確保互感器二次沒有開路。

4）若現場一次母線為電纜，可進行帶電安裝，要求操作者熟練度高；若一次母線為銅排，要求做好絕緣防護措施。

5）安裝互感器時，鐵芯切面處不得有雜質、灰塵等異物落入，以免影響互感器性能。

4． 防逆流功能調試

SEC1000通過網線連接到電腦，打開下載的ProMate軟件。

ProMate連接成功，勾選防逆流功能；設置裝機容量、上行功率（設置為0）、電表CT電流比。
