分立器件和模組(二極管、三極管、MOSFET、IGBT等)：這些器件和模組也是采用集成電路平面工藝制作而成，雖然封裝成器件和模組的形式，外觀不像一般的芯片，但它們也屬于集成電路的范疇。分立器件內部的元件數量極少，但在設計和制造時，對其中元件參數的把控極其講究。不像數字電路以功能為王，所有模擬電路都是以參數和性能為王。

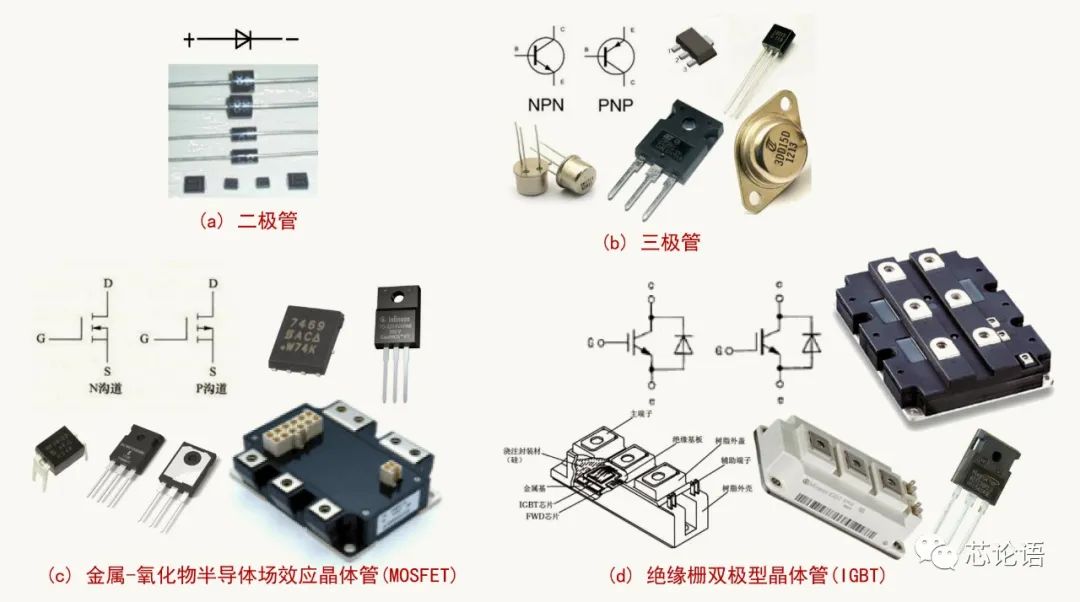

圖10.一些分立器件和模組舉例

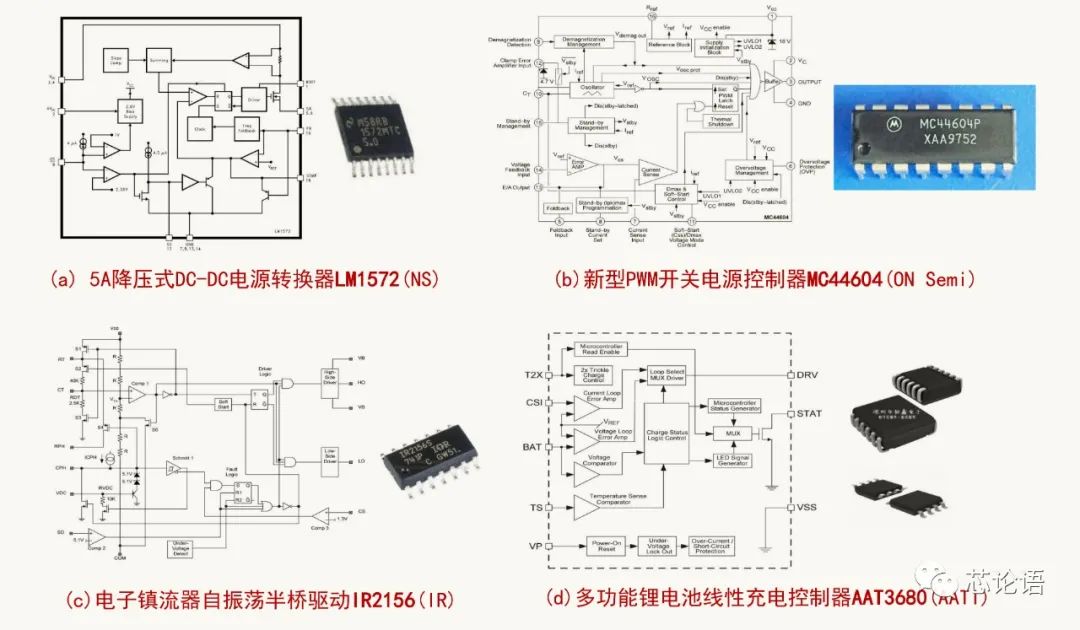

圖11.一些電源芯片舉例

3.信號檢測電路：用于檢測微弱的電信號，經過濾波、放大等多種前端處理后，變成便于處理的大信號、或者數字信號。

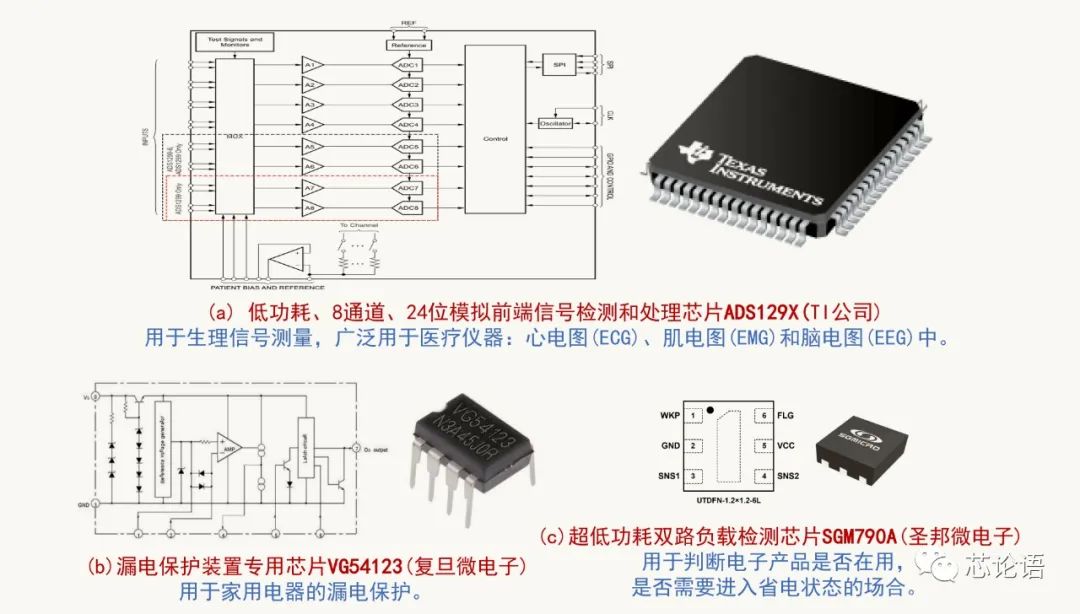

圖12.一些信號檢測芯片舉例

4.濾波器：濾波電路用于信號的提取、變換或抗干擾。它是一種選頻電路，可以使信號中特定的頻率成分通過，同時極大地衰減其他頻率成分。因此就有低通、帶通和高通濾波器之分，也有無源和有源濾波器之分，濾波器芯片一般是有源濾波器。

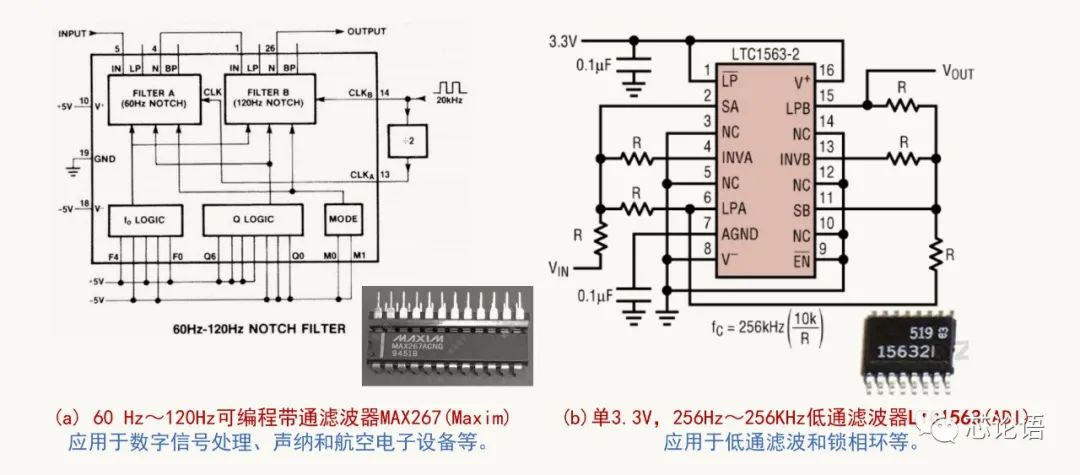

圖13.一些濾波器芯片舉例

5.轉換電路：轉換電路用于把電流信號轉換成電壓信號或?qū)㈦妷盒盘栟D(zhuǎn)換為電流信號；或者將直流信號轉換為交流信號或?qū)⒔涣餍盘栟D(zhuǎn)換為直流信號；或者將直流電壓轉換成與之成正比的頻率等。開關電源、穩壓電路、電平轉換、模擬-數字轉換電路(ADC/DAC)等也是轉換電路。ADC/DAC屬于數模混合電路，故放在第三部分介紹。

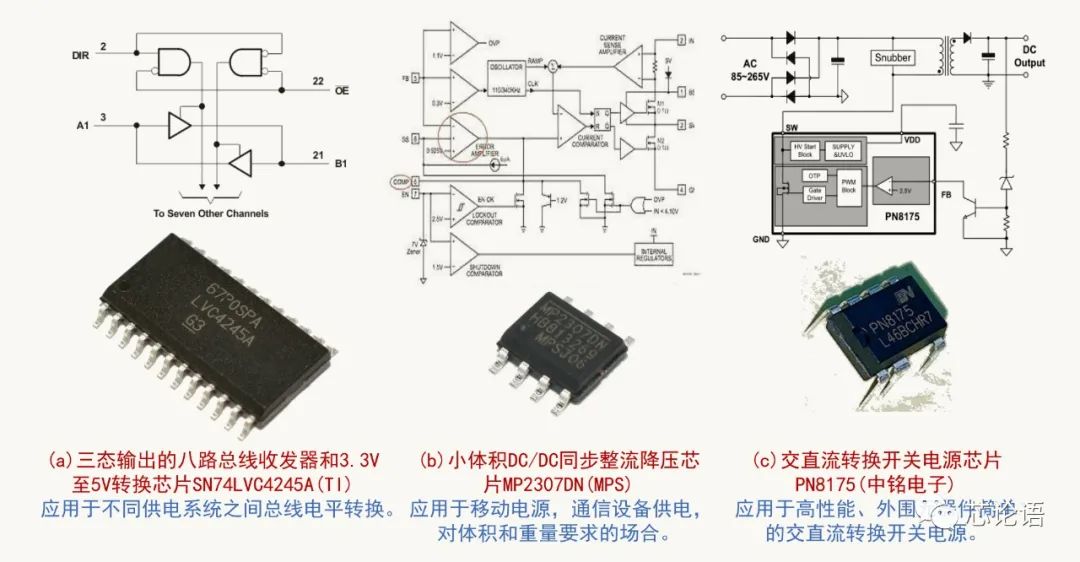

圖14.一些轉換電路芯片舉例
