威綸通觸摸屏與匯川H5U PLC之間 ModbusTCP/IP無線以太網通訊方案
在工業自動化系統中，隨著設備布局日益靈活、產線移動性增強以及現場布線復雜度提升，傳統有線通訊方式已難以滿足高效部署與動態調整的需求。尤其在多PLC協同控制場景下，觸摸屏作為人機交互核心終端，需實時采集PLC數據并下發操作指令，若受限于物理線路，則易導致施工成本高、維護困難及擴展性差等問題。為此，本方案聚焦于威綸通觸摸屏與匯川H5U PLC之間的無線以太網通信架構，基于ModbusTCP/IP協議，構建穩定可靠的自組網無線傳輸通道。通過引入達泰日系PLC無線以太網通訊終端DTD419MB作為核心硬件，實現無需布線的即插即用式連接，不僅大幅降低工程實施難度，更提升了系統的靈活性與可維護性，為智能制造車間提供一套經濟實用、快速落地的無線通訊解決方案。 一、方案概述
▼
二、測試設備與參數

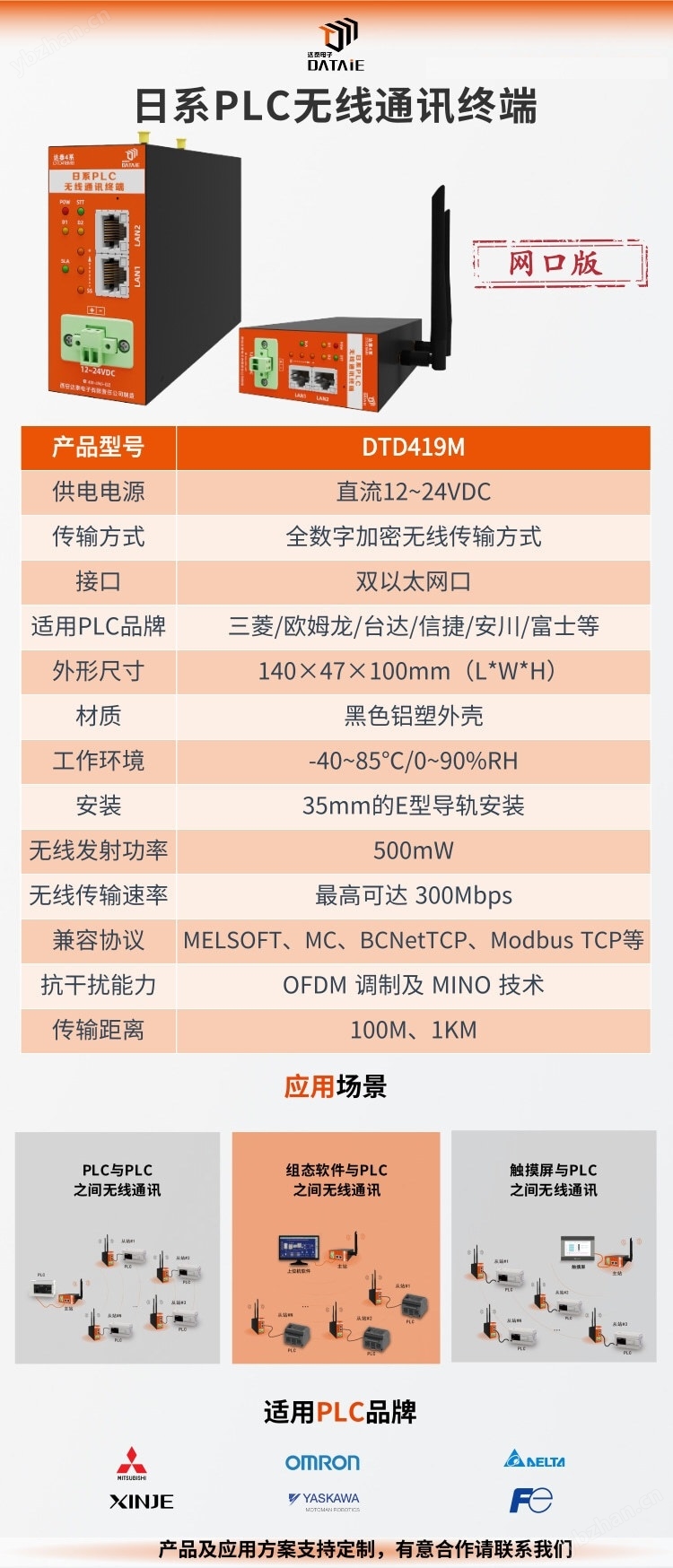

三、達泰日系PLC無線通訊終端--DTD419M
達泰DTD419M采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容三菱MELSOFT連接、MC、BCNetTCP、Scoket、Modbus TCP等通訊協議，并采用 OFDM 調制及 MIMO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。 DTD419M 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。
聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。 ■ 主 要 特 征: ◆ 可以直接代替有線以太網線，實現無線組網 ◆ 支持三菱MELSOFT連接、MC、BCNetTCP、Scoket、Modbus TCP等通訊協議 ◆ 全數字無線加密傳輸方式，不插卡無運行費用 ◆ 無需更改程序，即插即用，自適應接口協議 ◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行
用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入上位機的RJ45接口。
用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入H5U的RJ45接口。
五、觸摸屏配置 程序源代碼在文件夾中，可通過達泰技術人員索要學習交流

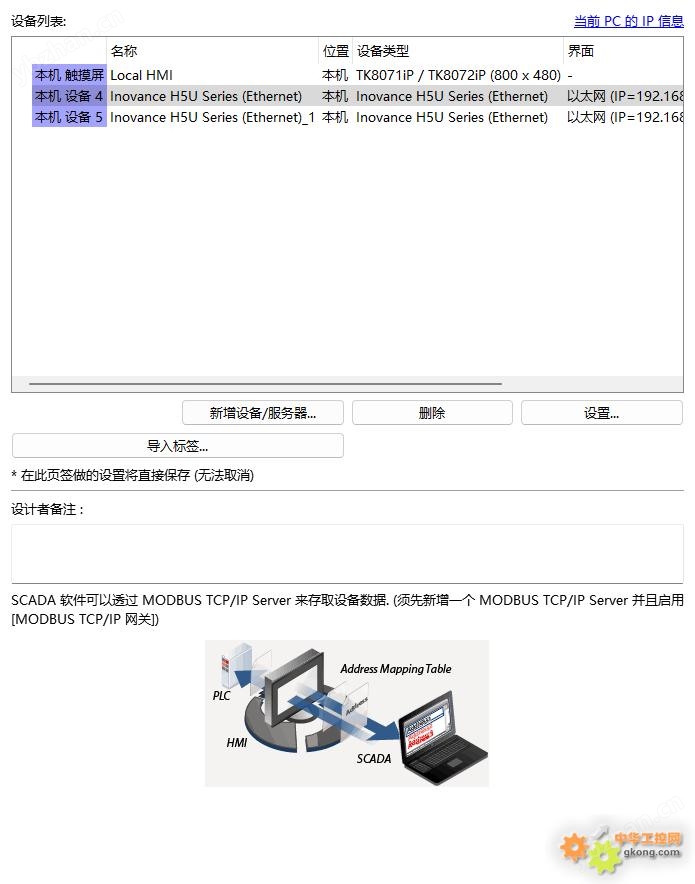

1.系統參數設置
2. 觸摸屏畫面的制作

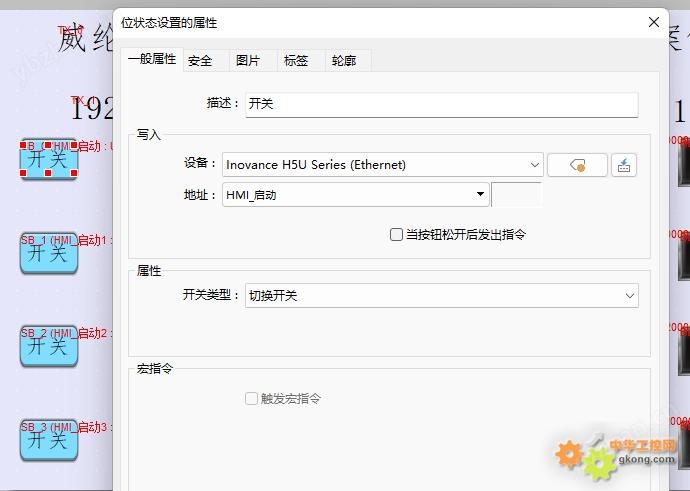

3. 從站設置 1號按鈕設置 2號按鈕設置
1號從站的Y點設置 2號從站的Y點設置

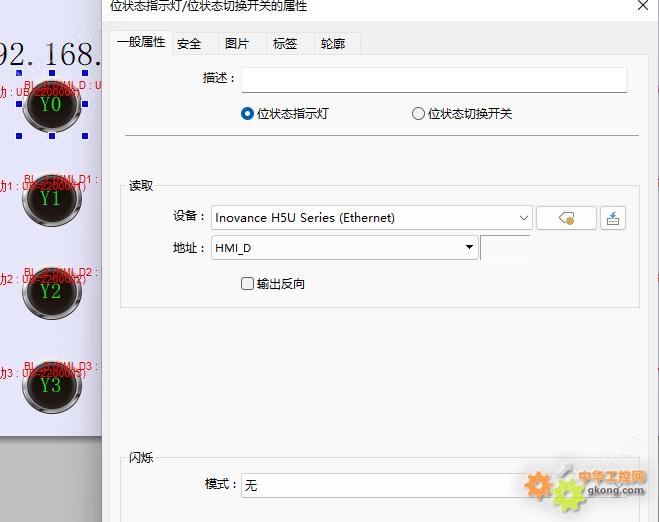

1號從站的X點設置 2號從站的X點設置

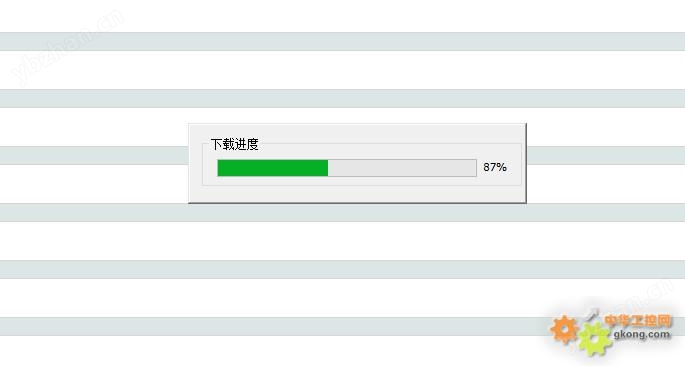

六、PLC程序的下載
七、測試方法 1. 觸摸屏的指示燈可以監測PLC的輸入點狀態； 2. 觸摸屏上按鈕可以控制PLC的輸出點。
測試過程詳見文件夾 本方案例程源代碼在《威綸通觸摸屏與匯川H5U PLC無線ModbusTCP/IP通訊例程》文件內。
九、達泰優勢
十、行業應用 達泰日系PLC無線通訊終端-DTD419MB在數百家工業企業中穩定運行超過6年以上，在鋼鐵、焦化、新能源汽車、智慧運輸、智慧倉儲領域中累積多樣化的應用案例。以下列舉部分典型應用案例： ■ 汽車裝配工廠立庫物料運送線PLC無線應用（西安比亞迪工廠項目簡報） ■ 快遞分揀站窄帶分揀機PLC無線通訊應用 ■ 二氧化碳注氣開采石油中的無線應用（中車川慶鉆探項目簡報)
