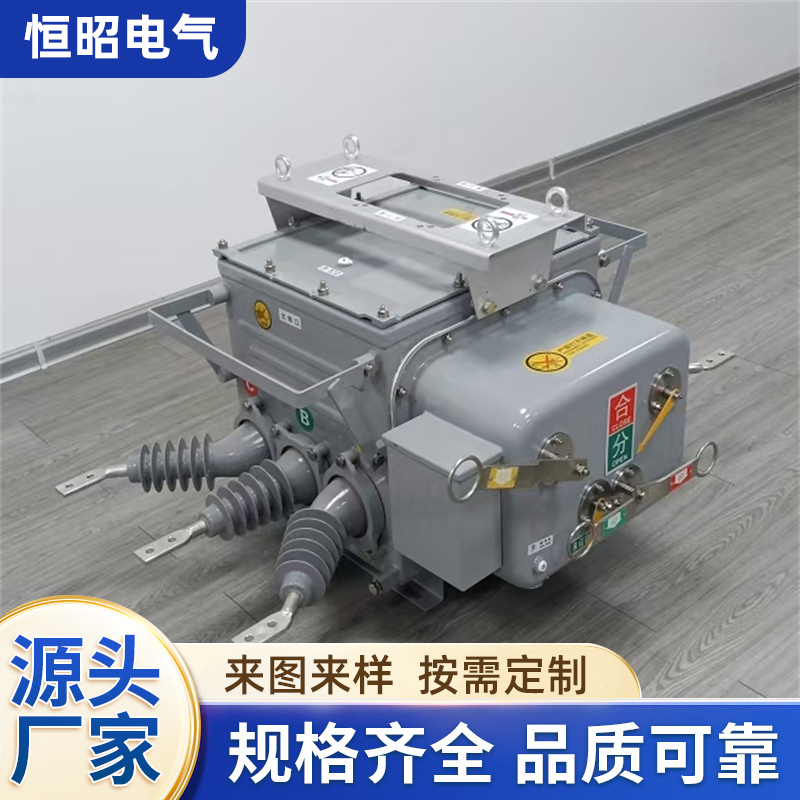

ZW20-12型戶流高壓分界真空斷路器是用于10kV配電網用戶分界點的電路保護裝置，由斷路器本體、故障檢測控制器及外置電壓互感器組成。常見型號包括ZW20-12F、ZW20A-12等，額定電壓為12kV，適用于中性點不接地或經消弧線圈接地的電網系統。

  該斷路器采用真空滅弧與SF6氣體絕緣技術，箱體密封結構具備防爆性能及環境適應性，可在-40℃至+40℃運行。集成智能分界功能，通過毫安級零序電流檢測技術識別線路內外故障，自動切除單相接地及相間短路。主回路采用表鏈?zhǔn)浇佑|結構降低電阻與溫升，彈簧操動機構支持電動/手動操作，機械壽命達10000次。內置電流互感器實現相間保護，可配置隔離刀閘形成斷開點，適用于智能電網及城鄉配電網建設。

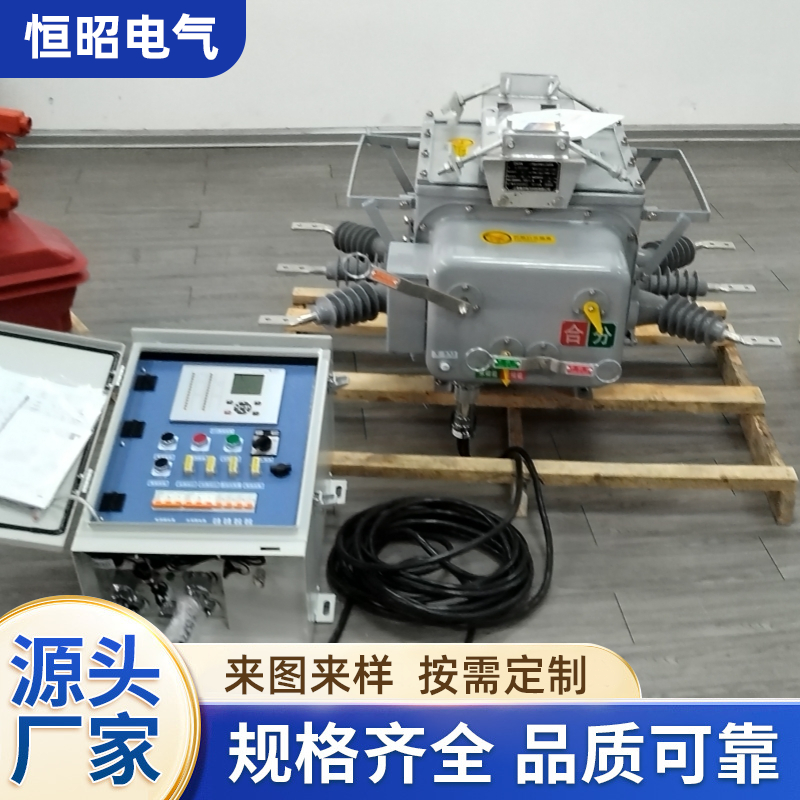

  ZW20-12型戶流高壓分界真空斷路器（俗稱“看門狗”）是用于10kV配電網用戶分界點的電路保護裝置 。它主要由ZW20-12型真空斷路器本體、故障檢測控制器及外置電壓互感器三大部分組成，三者通過航空插座及戶外密封控制電纜進行電氣連接 。

  常見型號包括ZW20-12F/630-20、ZW20A-12/630-20、ZW20B-12/630-20、ZW20AF-12/630-20等。其主要額定參數為額定電壓12kV，額定頻率50Hz，額定電流通常為630A、1000A或1250A，額定短路開斷電流通常為20kA或25kA 。

  型號含義中，ZW代表戶外真空斷路器，20代表設計序號，12代表額定電壓12kV，F(xiàn)代表具備智能分界功能。斜杠后的數字如630、1000、1250代表額定電流，單位安培（A）；短橫線后的數字如20、25代表額定短路開斷電流，單位千安（kA） 。

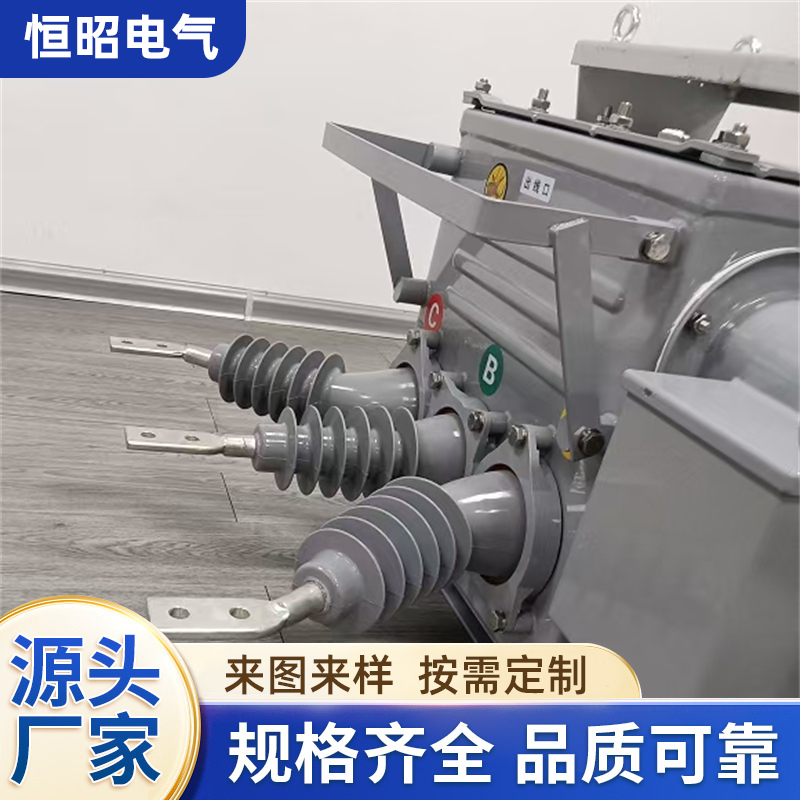

  ZW20-12型戶流高壓分界真空斷路器主要由ZW20-12型真空斷路器本體、故障檢測控制器及外置電壓互感器三大部分組成 。斷路器本體采用三相共箱式結構，箱體內充有SF6氣體作為絕緣介質 。進出線絕緣套管采用環氧樹脂和硅橡膠整體澆注，A、C相采用拐角套管以減小體積 。

  斷路器本體結構由導電回路、絕緣系統、密封件及殼體組成。導電回路由進出線導電桿、導電夾、軟連結與真空滅弧室連接而成。操動機構為電動儲能、電動分合，同時具有手動儲能、手動分合功能，整個結構由合閘彈簧、儲能系統、過流脫扣器、分合閘線圈、手動分合閘系統、輔助開關及儲能指示等部件組成。

  在斷路器的本體內A、C相各配置1只電流互感器，變比有400/5或600/1等，用于相間保護。斷路器本體內配置零序電流互感器1只，變比20/1，用于檢測毫安級零序電流。操作電源可以外引交流或直流220V電源，或通過外置操作電源變壓器/電壓互感器從10kV線路上獲取 。

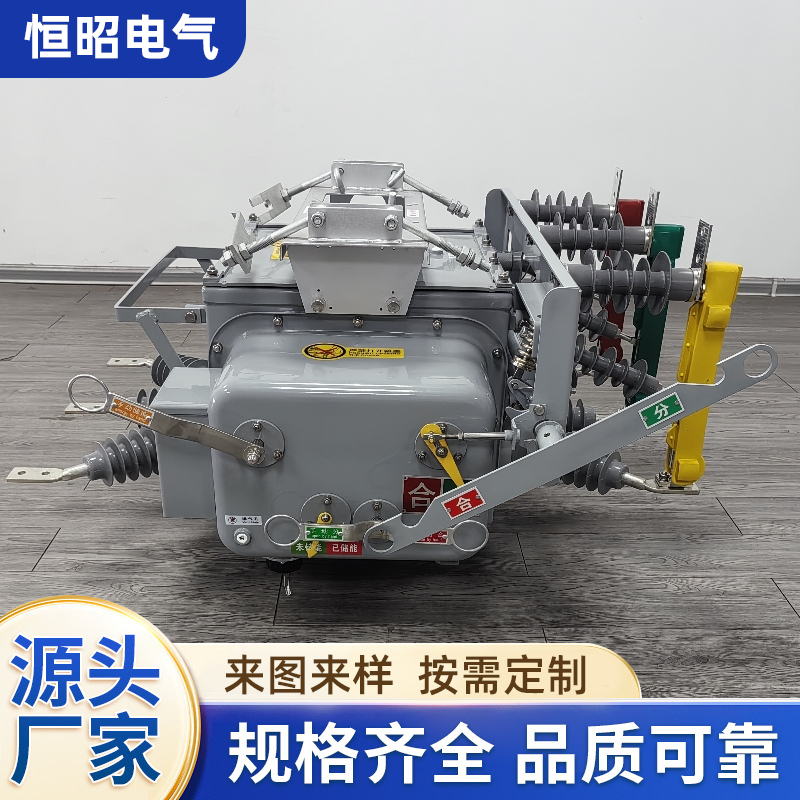

  部分產品可配置外置三相聯動隔離開關、避雷器支柱絕緣子 。產品設有防爆裝置和翻板式爆炸指示器。
