 HY10CX-108/281 110kV 帶外串聯間隙線路型懸式復合外套氧化鋅避雷器產品說明

  本說明旨在詳細闡述HY10CX-108/281型避雷器的產品特性、技術參數、工作原理及應用，該產品為于110kV交流輸電線路、帶外串聯間隙的懸式復合外套氧化鋅避雷器。

  一、 產品概述與型號含義

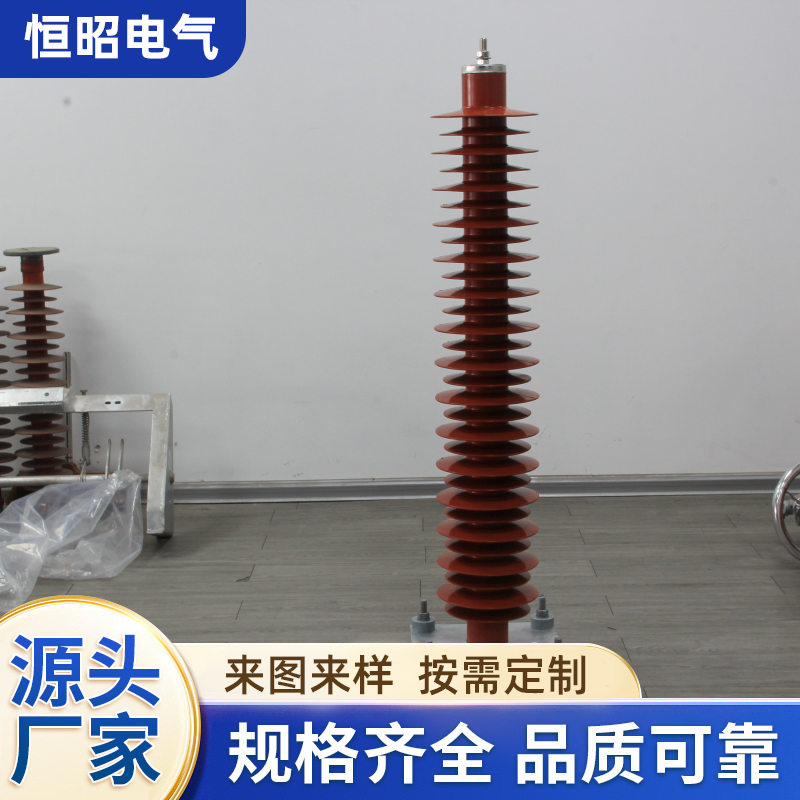

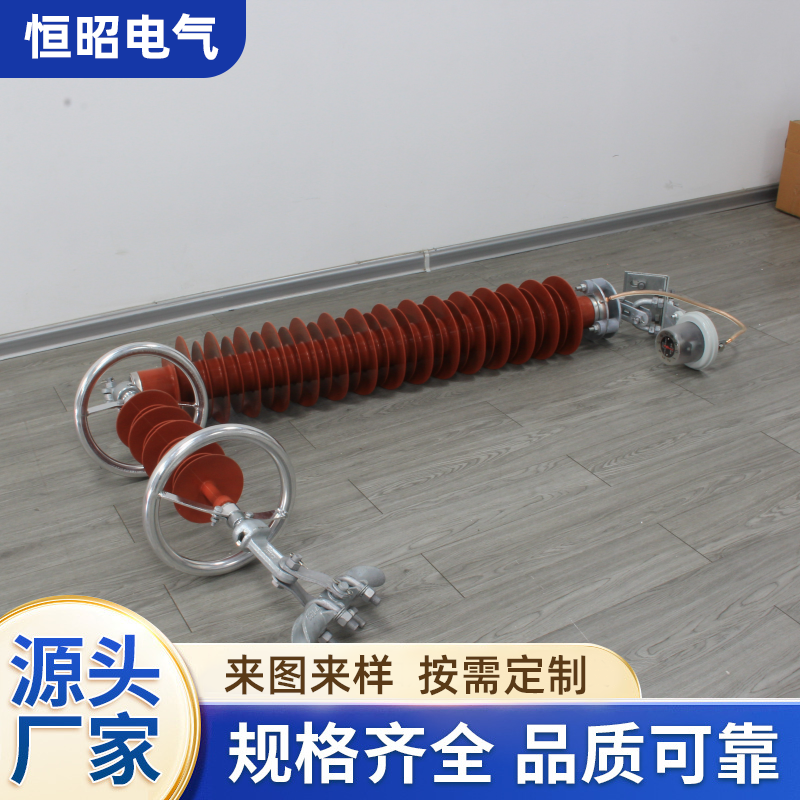

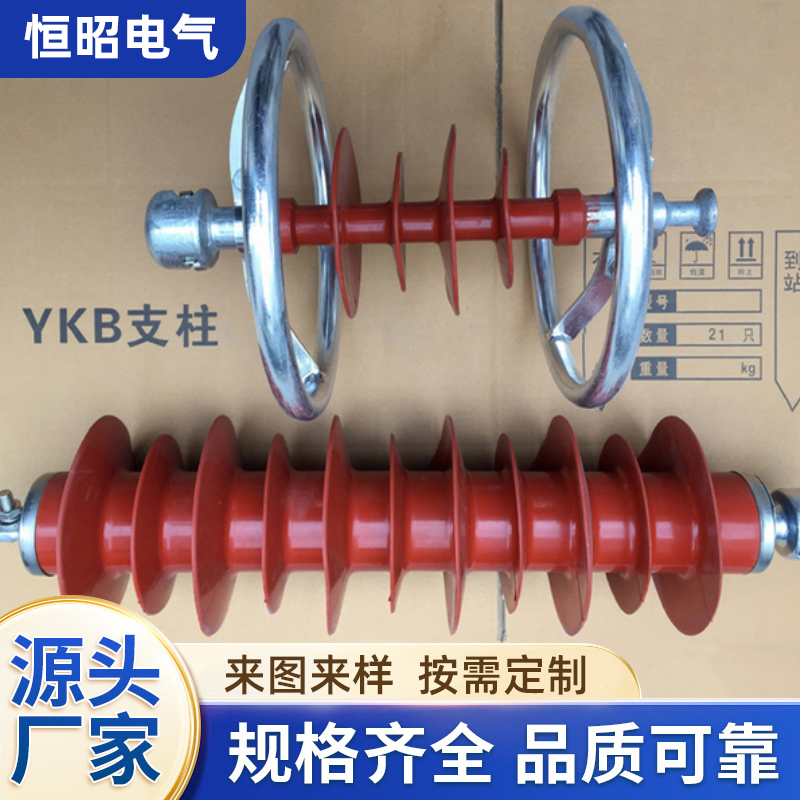

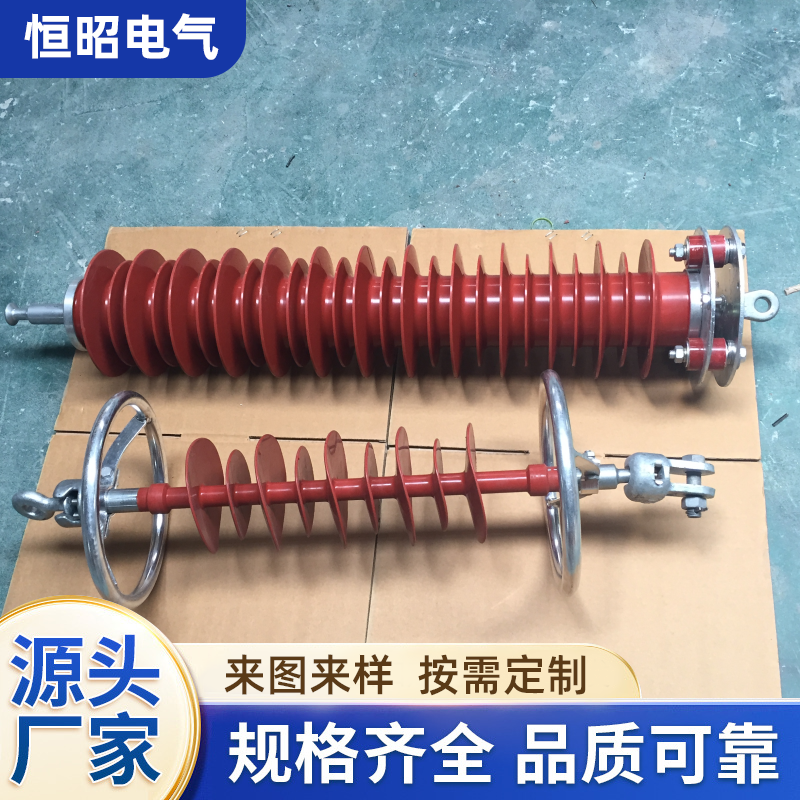

  HY10CX-108/281是一種線路型（懸掛式）有機復合外套金屬氧化物避雷器，其核心采用具有非線性伏安特性的氧化鋅電阻片。

  型號遵循JB/T 8459標準編制，具體含義如下：

  H：復合外套（有機材料）

  Y：金屬氧化物避雷器

  10：標稱放電電流（10kA）

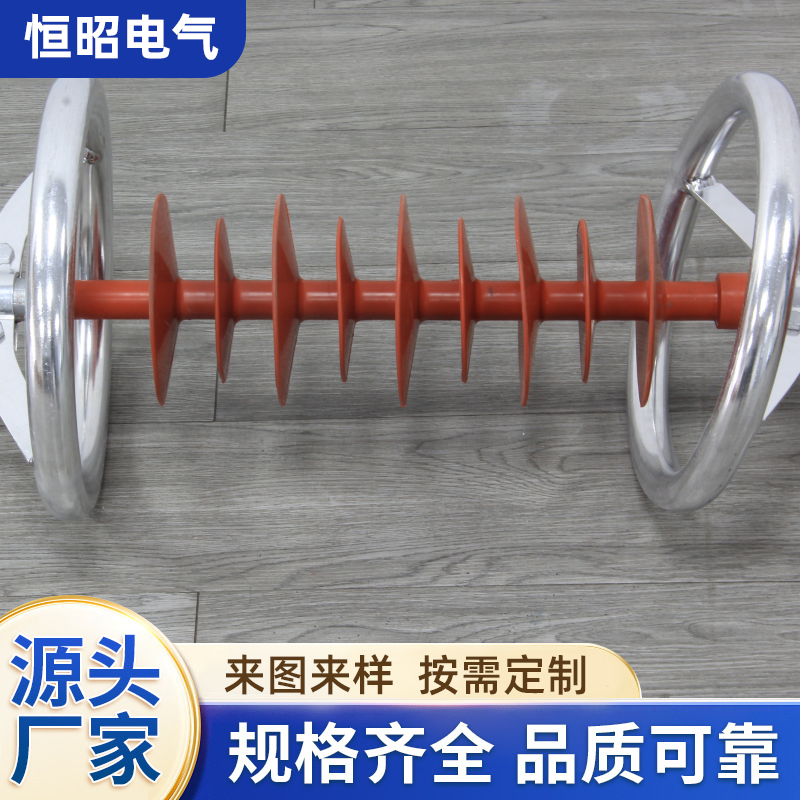

  C：串聯間隙結構

  X：線路型（使用場所）

  108：避雷器額定電壓（108kV，有效值）

  281：雷電沖擊電流下的殘壓（≤281kV，峰值）

  型號中的“HY”與“YH”通用，均指復合外套氧化鋅避雷器，無實質區別。

  二、 工作原理與核心優勢?

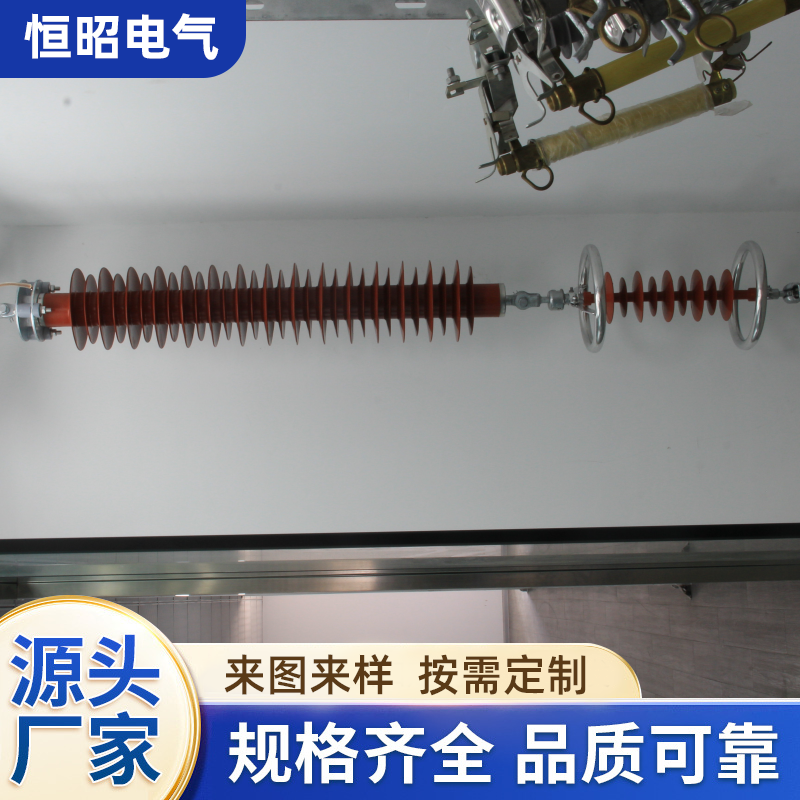

  該避雷器并聯連接于線路絕緣子（串）兩端，主要用于限制輸電線路的雷電過電壓，提高線路耐雷水平，降低雷擊跳閘率。

  工作原理：在系統正常運行電壓下，串聯間隙將氧化鋅電阻片與導線隔離，電阻片僅承受極小的泄漏電流（微安級）。當雷電過電壓達到間隙的放電電壓時，間隙擊穿，的非線性氧化鋅電阻片迅速導通，釋放過電壓能量，并將殘壓限制在設備安全水平以下，之后迅速恢復高阻狀態。

  技術優勢：

  保護性能：氧化鋅電阻片響應速度快，對陡坡電壓無延遲，操作殘壓低，保護特性全面優于傳統碳化硅避雷器，能有效吸收雷電、操作及工頻暫態過電壓。

  結構可靠：采用整體硅橡膠模壓成型，密封性好，防爆性能，體積小，重量輕，便于安裝和維護。

  耐污穢能力強：復合外套具有良好的憎水性和耐電蝕能力，適用于污穢地區，減少清洗維護需求。

  安裝靈活：主要設計為懸掛式（安裝于桿塔），也可采用座樁式安裝。

  三、 主要技術參數與執行標準

  系統標稱電壓：110kV。

  避雷器額定電壓：108kV（有效值）。

  雷電沖擊殘壓（8/20μs）：≤281kV（峰值）。

  標稱放電電流?：10kA。

  直流參考電壓（U1mA）：通常不低于約148kV（參考同類產品HY10CX-96/260參數推算）。

  串聯間隙距離：根據設計確定，用于隔離正常運行電壓。

  方波通流容量：通常為一定時間（如2ms）下的耐受能力，具體數值需參照制造商技術資料（參考同類產品，可能為400A或更高）。

  四、 典型應用場景

  本產品適用于以下110kV輸電線路場景：

  雷電活動頻繁、雷擊跳閘率偏高的區域。

  山區、丘陵等接地電阻較高的桿塔。

  大跨越檔距（如跨江、跨河）的桿塔。

  需要對進入變電站前的操作過電壓進行限制的線路段。

  嚴重污穢地區，可減少因污閃引發的故障。

  五、 使用環境條件

  常規使用環境條件如下（具體以產品說明書為準）：

  環境溫度：-40℃ 至 +40℃。

  海拔高度：通常不超過1000m（2000m及以下需考慮修正）。

  大風速：≤35m/s。

  地震烈度：7度及以下地區。

  電源頻率：50Hz或60Hz。

  長期施加的工頻電壓不得超過避雷器的持續運行電壓。

  六、 注意事項

  本產品為帶串聯間隙?線路型避雷器，其保護特性與純無間隙避雷器（如Y10W-108/281）的應用場合和安裝要求有所不同，選用時需明確。

  安裝和維護應嚴格按照制造商提供的安裝說明書及電力行業安全規程執行。

  避雷器完全損壞后可能具備安全警示功能（如無電流輸出），應及時更換。
