ZW20系列戶外高壓真空斷路器是一種用于10kV配電網用戶分界點的電路保護裝置，因其智能分界功能常被稱為“看門狗”。該設備集保護、控制與隔離功能于一體，適用于城鄉配電網及智能電網建設。

  一、 產品定義與型號

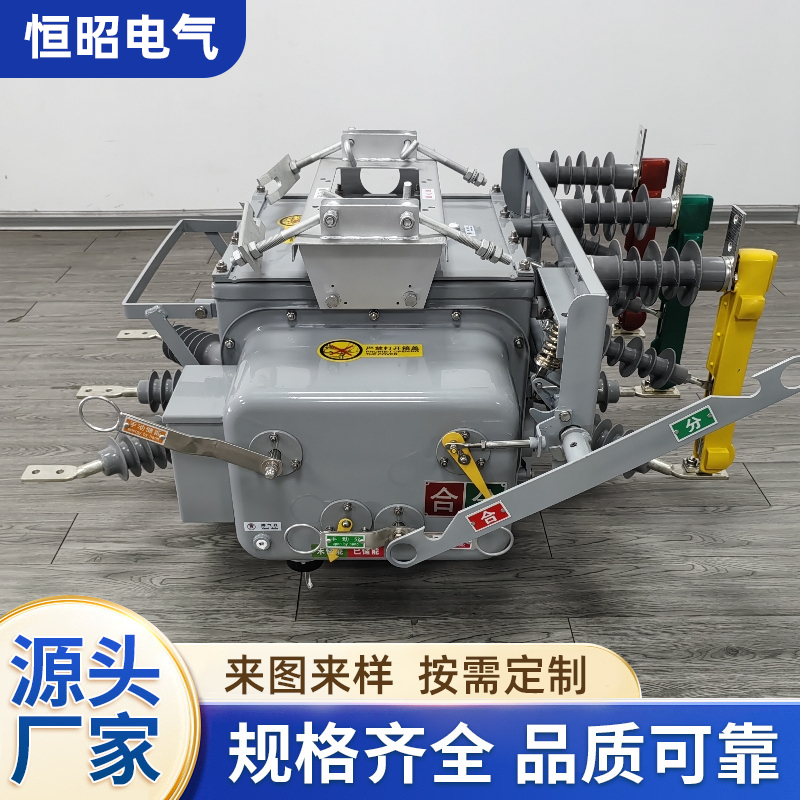

  ZW20-12型戶流高壓分界真空斷路器主要由斷路器本體、故障檢測控制器及外置電壓互感器三大部分組成，通過航空插座及密封控制電纜連接。

  常見型號包括ZW20-12F、ZW20A-12、ZW20B-12等，型號含義如下：

  ZW：代表戶外真空斷路器。

  20：代表設計序號。

  12：代表額定電壓12kV。

  F：代表具備智能分界功能。

  后綴參數如“/630-20”表示額定電流為630A，額定短路開斷電流為20kA。

  二、 主要技術參數

  以下是該系列斷路器的核心性能指標：

  三、 結構與工作原理

  1. 主要結構

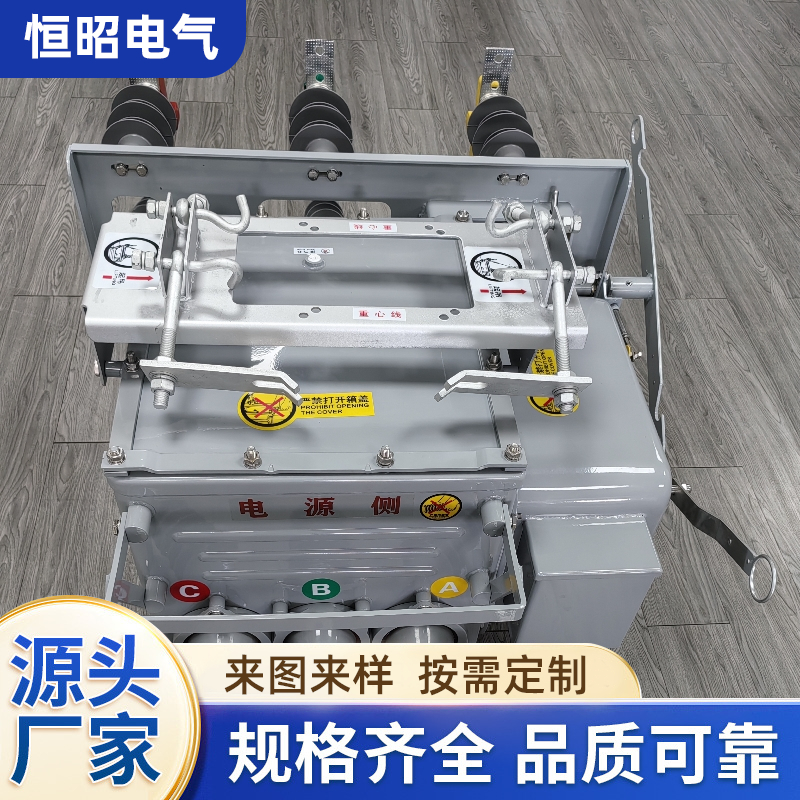

  斷路器采用三相共箱式密封結構，箱體內充有SF6氣體作為絕緣和滅弧介質，具備防爆性能。 主要組成部分包括：

  斷路器本體：包含真空滅弧室、導電回路、彈簧操動機構、電流互感器等核心部件。

  智能控制器：實現故障檢測、保護邏輯判斷及遠程控制功能。

  外置電壓互感器：為控制器及操作機構提供二次操作電源。

  2. 智能分界功能

  其核心功能在于能準確區分用戶側與電網側的故障：

  通過內置的?零序電流互感器?檢測毫安級零序電流，可識別單相接地故障。

  當檢測到用戶內部發生單相接地或相間短路故障時，斷路器會自動跳閘，隔離故障，避免波及上級電網。

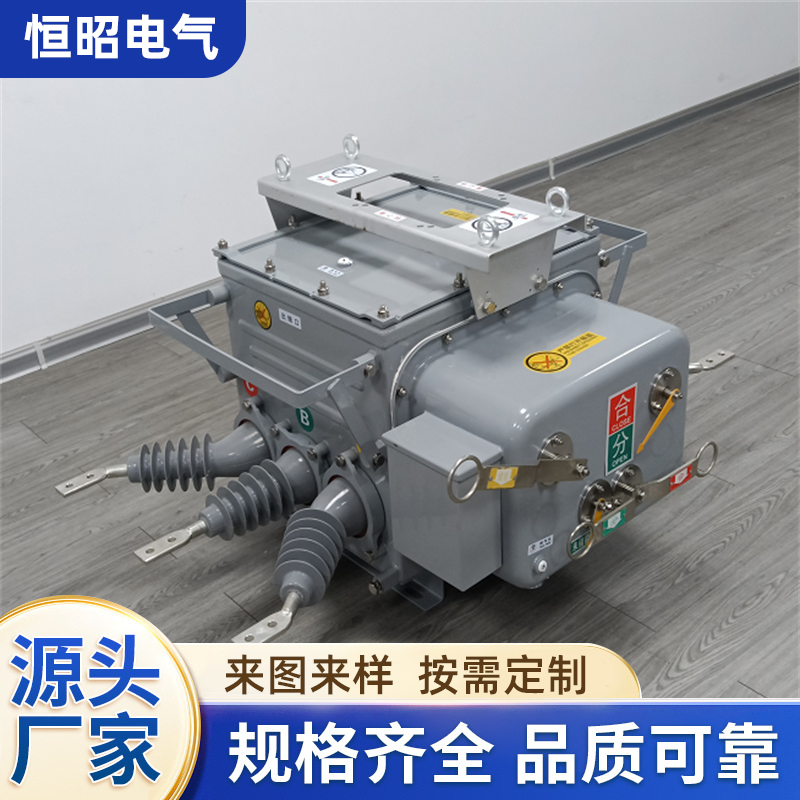

  3. 操作方式

  提供電動與手動兩種操作模式，確保可靠性：

  電動操作：通過控制器接收指令或自動觸發，由儲能電機完成彈簧儲能，并執行分合閘。

  手動操作：使用專用儲能手柄進行手動儲能，儲能到位后通過手動分合閘手柄進行操作。操作時需注意，若配置了智能控制器，不應隨意拔掉航空插座，否則可能損壞設備。

  四、 安裝與使用環境

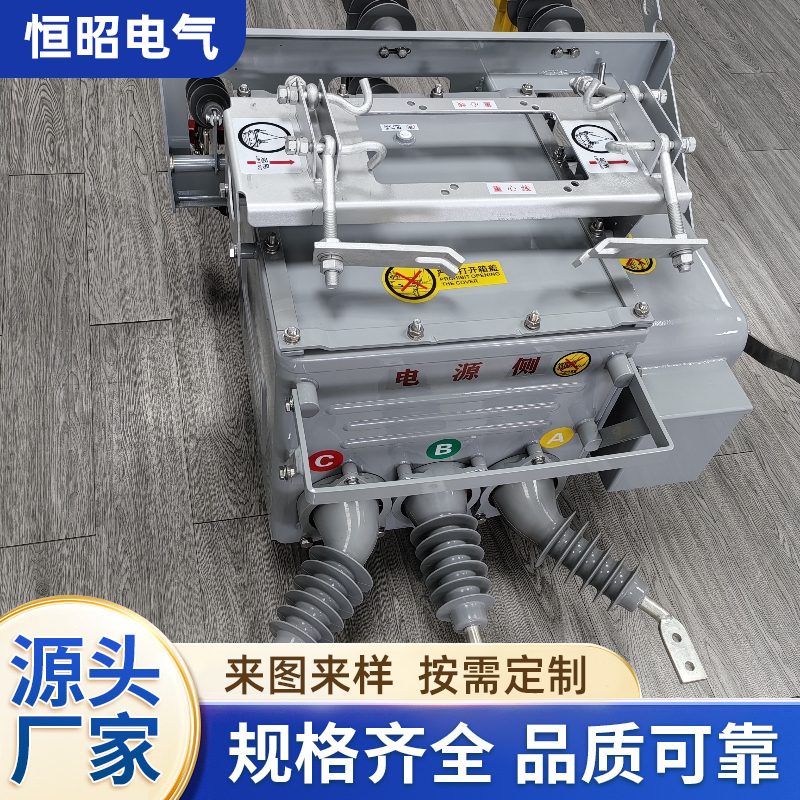

  安裝方向：一般采用橫向安裝，遵循“左進右出”的接線原則。

  安裝方式：支持吊裝或支架安裝。

  環境條件：適用于海拔2000米以下，環境溫度在-40℃至+55℃（不同來源有差異，常見為-25℃至+55℃），無易燃、爆炸及劇烈振動的場所。

  五、 核心特點

  高可靠性：采用真空滅弧與SF6氣體絕緣技術，密封結構適應戶外惡劣環境。

  智能化：集成故障檢測與自動隔離功能，減少停電范圍，提高供電可靠性。

  雙操作模式：兼?zhèn)潆妱优c手動操作，確保在無操作電源時仍可手動分合閘。

  長壽命：機械壽命高達10000次，觸頭系統磨損低。

  綜上所述，ZW20斷路器是一種技術成熟、功能全面的柱上智能開關設備，是提升10kV配電網自動化水平和供電可靠性的關鍵設備。
