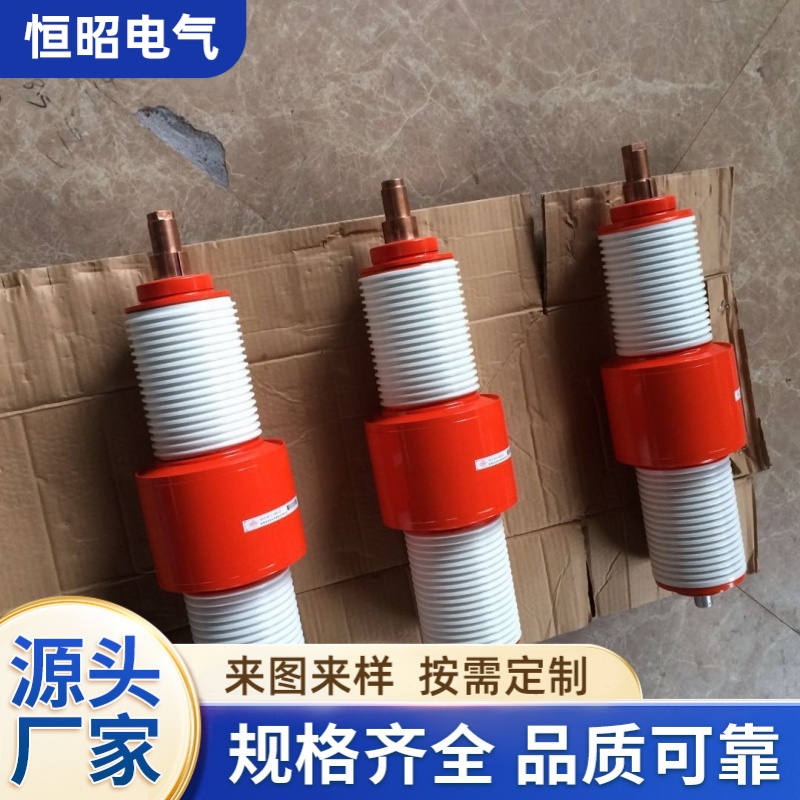

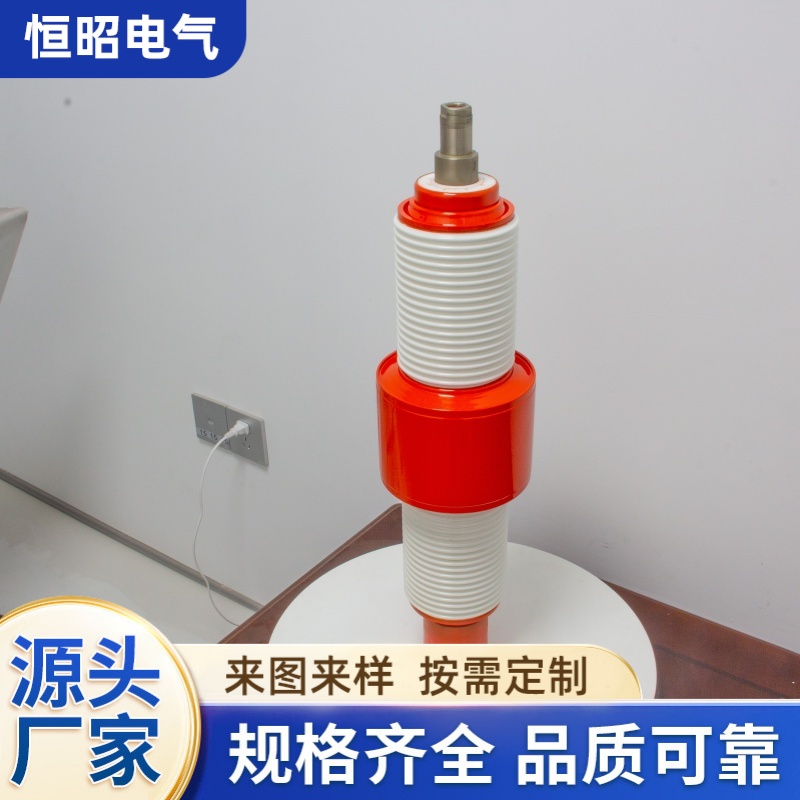

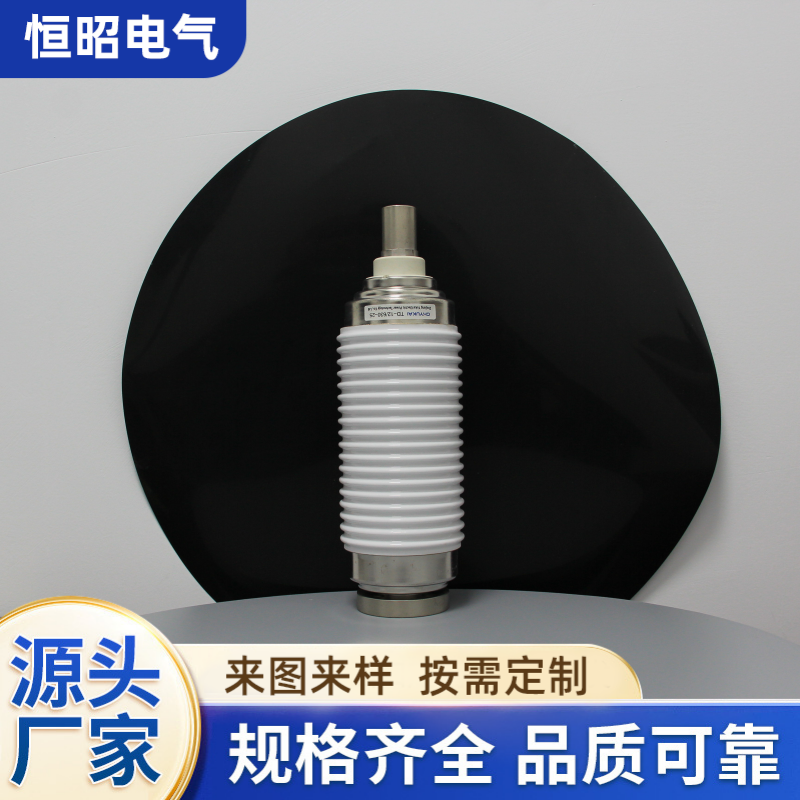

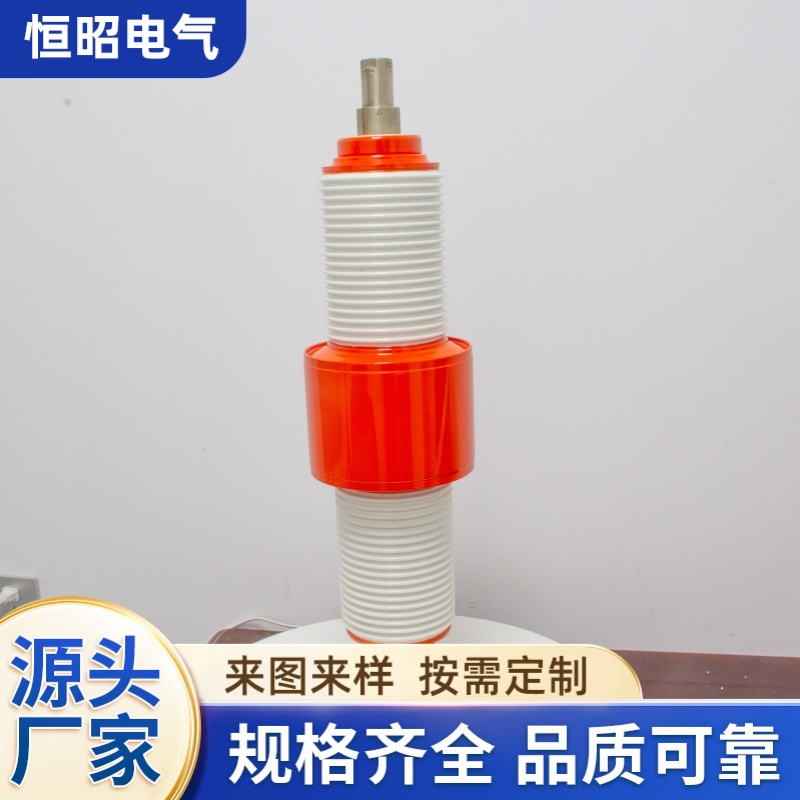

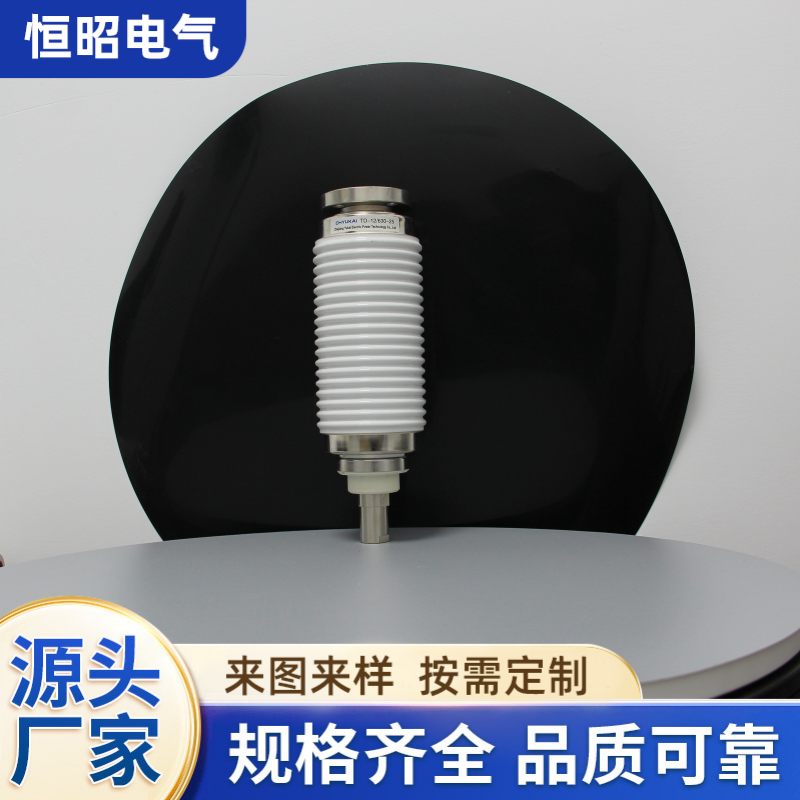

ZN12 ZW7 ZN23用真空滅弧室，又稱真空開關管，是中高壓電力開關設備的核心部件，其主要功能是在真空環境中利用高絕緣介質實現電路的通斷，并在電流過零時迅速熄滅電弧，從而安全、可靠地切斷電力線路。

  一、基本結構與組成部件

  真空滅弧室是一個密封的電真空器件，其典型結構主要包括以下幾個系統：

  氣密絕緣外殼：通常由玻璃或陶瓷制成，用于維持內部的高真空狀態（真空度通常在10Pa以下），并提供主絕緣。

  導電系統：由靜導電桿、靜觸頭、動觸頭、動導電桿等組成。動觸頭通過動導電桿與外部操動機構連接，實現分合閘操作。

  觸頭系統：是產生和熄滅電弧的關鍵部位。斷路器用真空滅弧室的觸頭材料通常采用銅鉻合金（銅與鉻各占約50%），這種材料具有高開斷能力、高抗電腐蝕性和良好的抗熔焊性能。觸頭結構早期為簡單的圓柱形，現代則普遍采用縱磁場杯狀結構，以提升開斷大電流的能力。

  屏蔽系統：主要由環繞觸頭的屏蔽罩（筒）構成。其作用包括：防止燃弧產生的金屬蒸汽污染絕緣外殼內壁；改善滅弧室內部的電場分布；吸收部分電弧能量，幫助冷凝電弧生成物，從而提高開斷容量

  波紋管：由不銹鋼制成的薄壁彈性元件，焊接在動導電桿與外殼之間。其核心作用是既保持滅弧室內部的真空密封，又允許動觸頭在分合閘過程中進行直線運動，是實現高機械壽命的關鍵部件。

  二、工作原理

  真空滅弧室的工作原理基于高真空介質優異的絕緣與滅弧性能：

  接通電路：操動機構推動動導電桿，使動、靜觸頭閉合，電路導通。

  產生電弧：當觸頭帶電分離時，接觸點迅速縮小，電流密度劇增，使金屬材料熔化并蒸發為金屬蒸汽。在強電場作用下，金屬蒸汽被電離，形成真空電弧。

  熄滅電弧：真空電弧由觸頭材料蒸發的金屬蒸汽維持。當交流電流自然過零時，電弧暫時熄滅，金屬蒸汽粒子迅速擴散并冷凝在屏蔽罩上。同時，觸頭開距增大，間隙介質強度快速恢復，從而阻止電弧重燃，徹底分斷電路。

  三、主要特點與優勢

  真空滅弧室技術具有以下顯著優點：

  安全環保：采用真空作為滅弧介質，無火災、爆炸風險，不產生有毒有害氣體，運行無污染。

  性能優異：熄弧速度快，開斷能力強，電氣壽命和機械壽命長。

  維護簡便：體積小，重量輕，結構緊湊，基本免維護，運行可靠。

  節能節材：能耗低，所需操作能量小，材料消耗少。

  四、應用領域

  真空滅弧室作為核心部件，廣泛應用于以下領域：

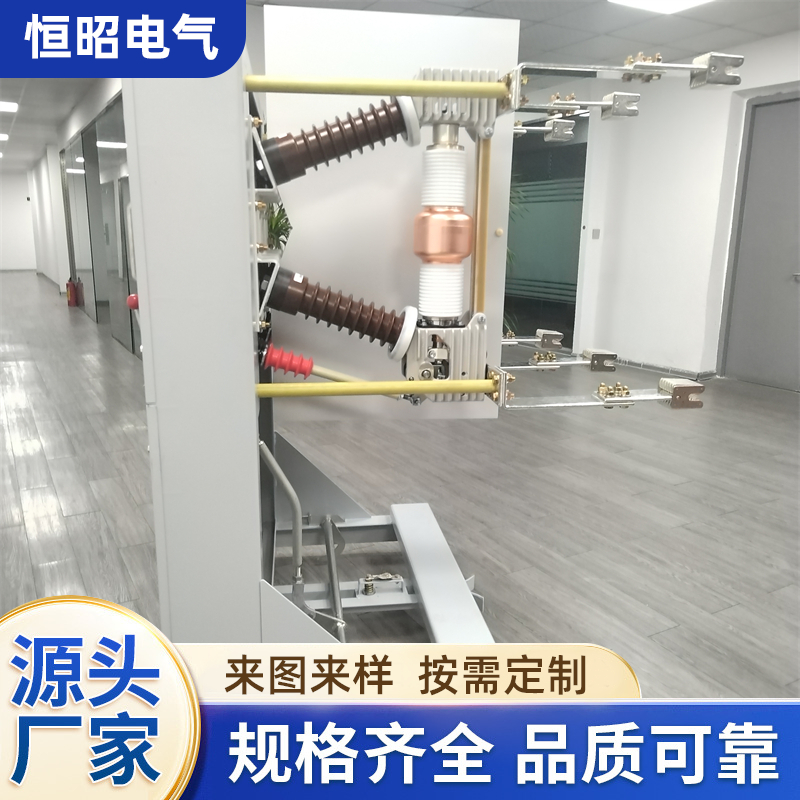

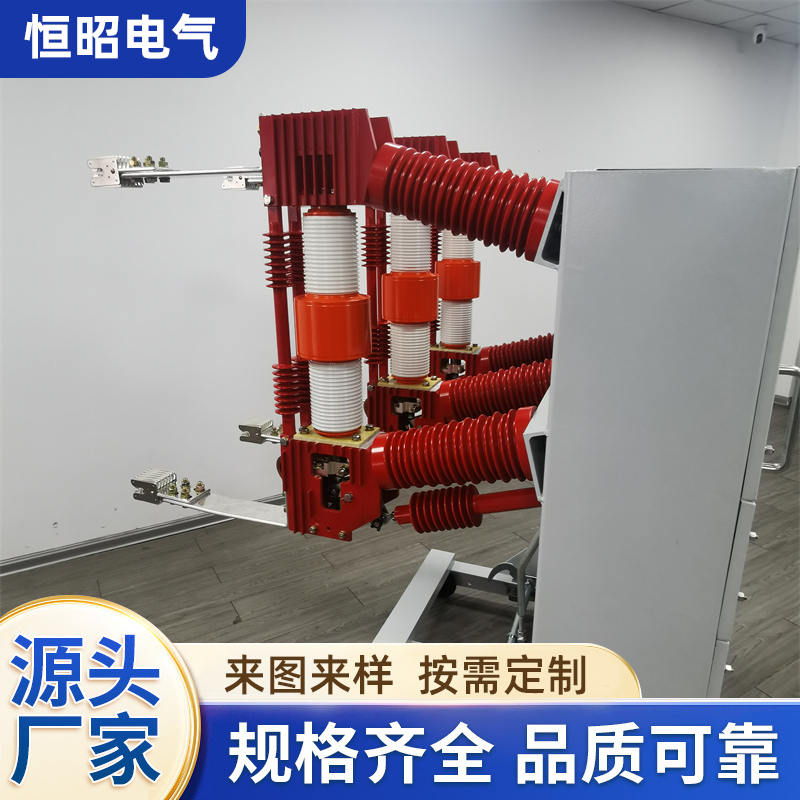

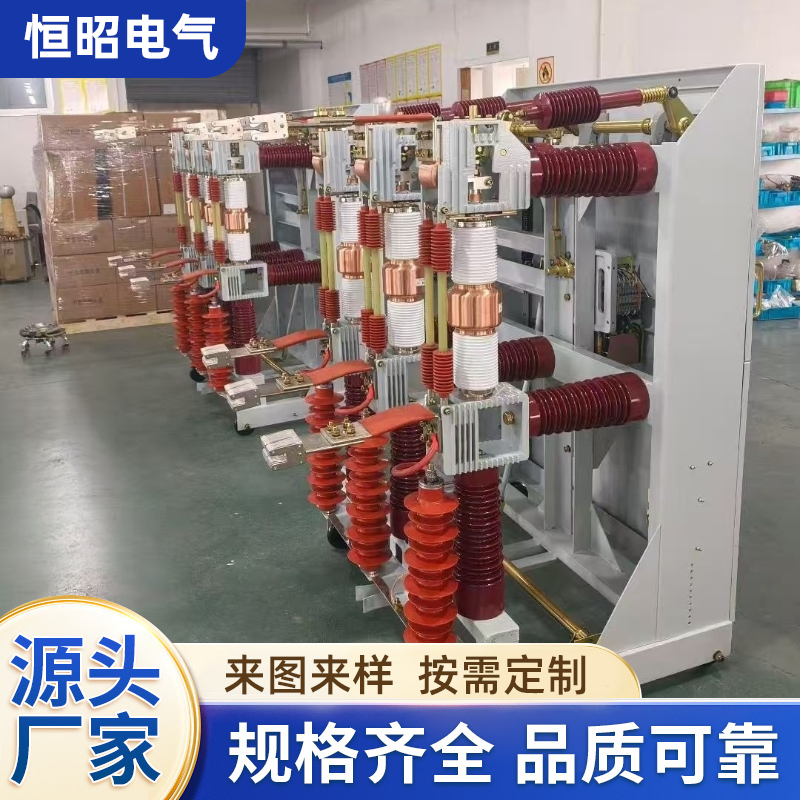

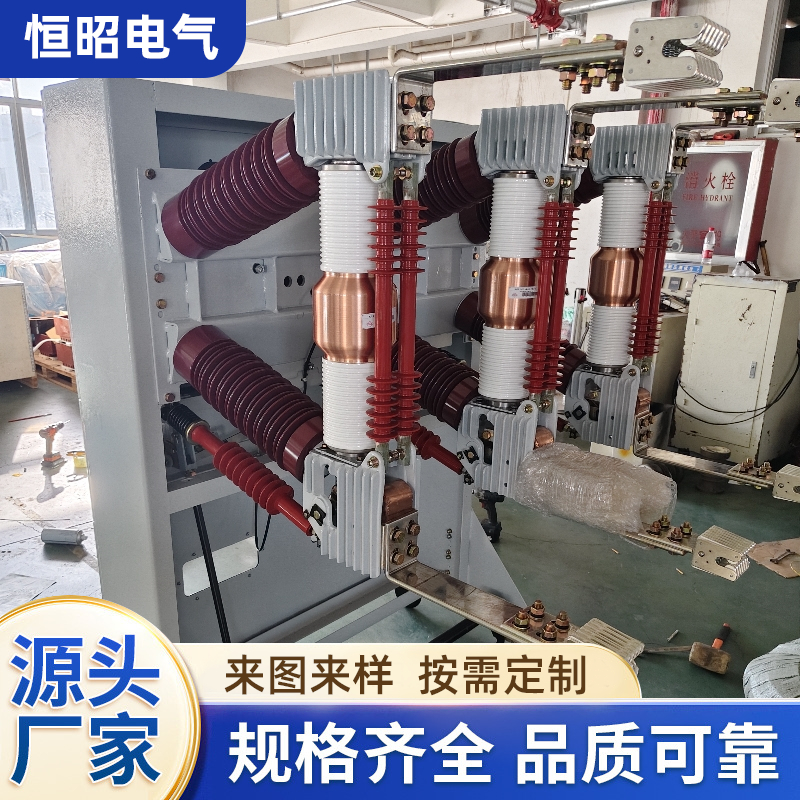

  電力系統：主要用于變電站及電網設施的真空斷路器，以及電網終端用戶的?真空負荷開關，覆蓋10kV、35kV乃至更高電壓等級。

  工業領域：廣泛應用于冶金、礦山、石油、化工、鐵路等行業的配電系統及電機控制設備中。

  五、技術發展

  真空滅弧室技術持續向高電壓、大容量發展。國際上已研制出168kV雙斷口及145kV單斷口的高壓真空斷路器。國內相關企業也已成功開發并通過126kV真空斷路器的全部型式試驗，標志著該技術在高電壓等級應用上取得重要進展。
