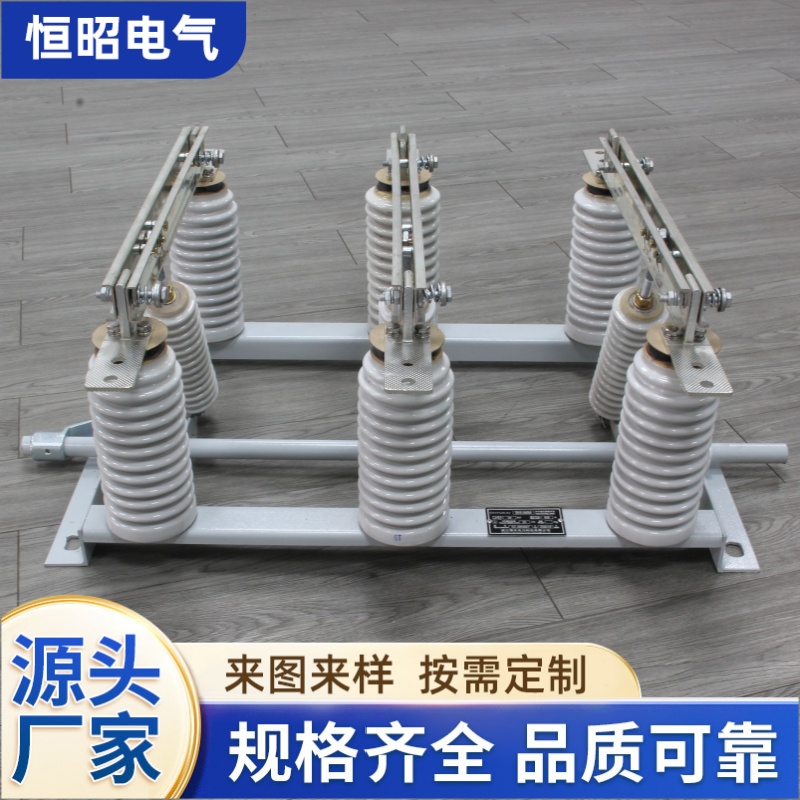

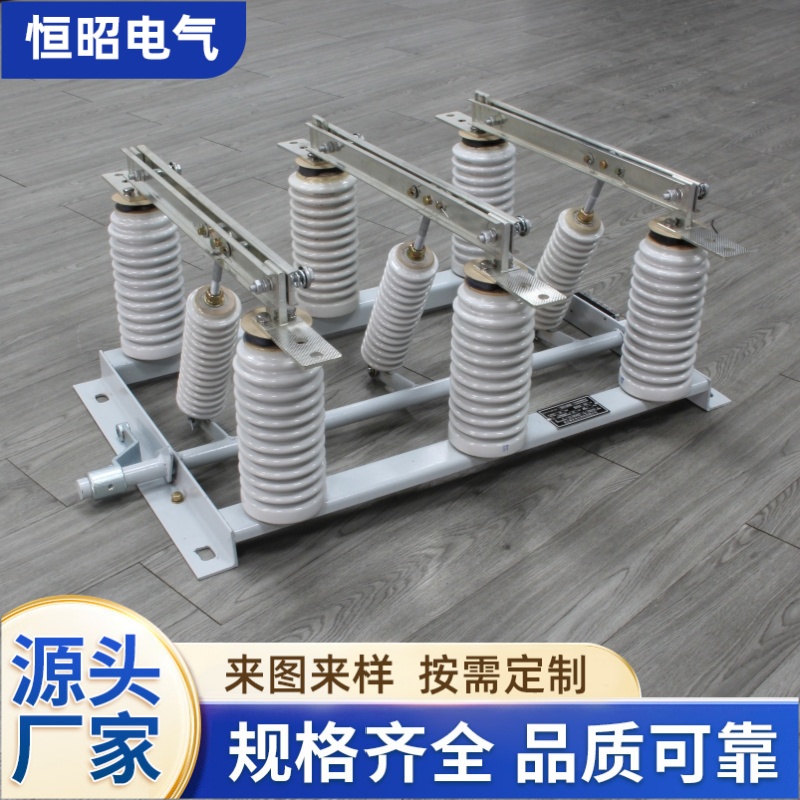

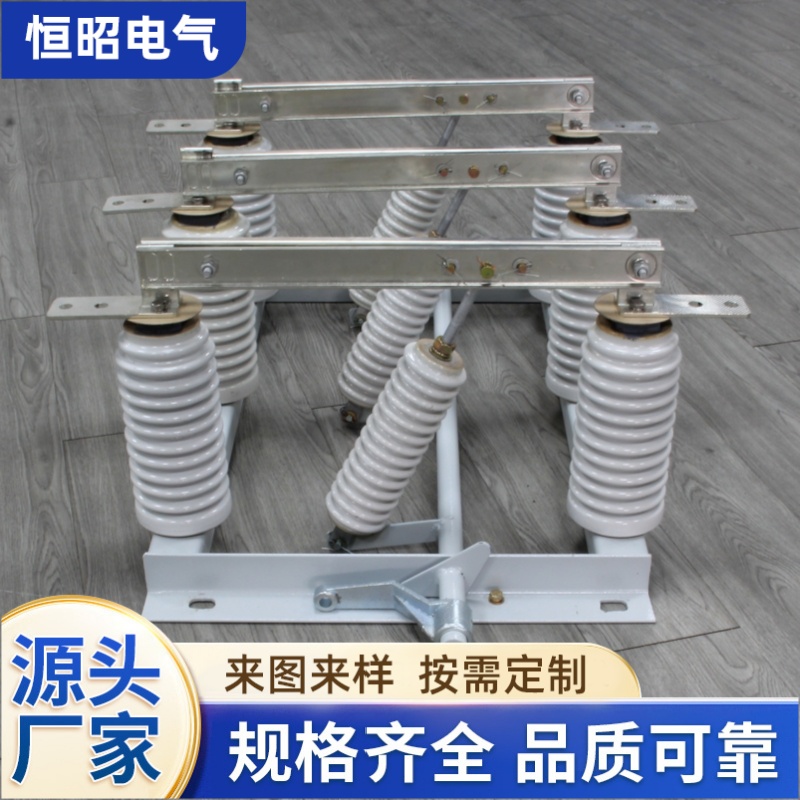

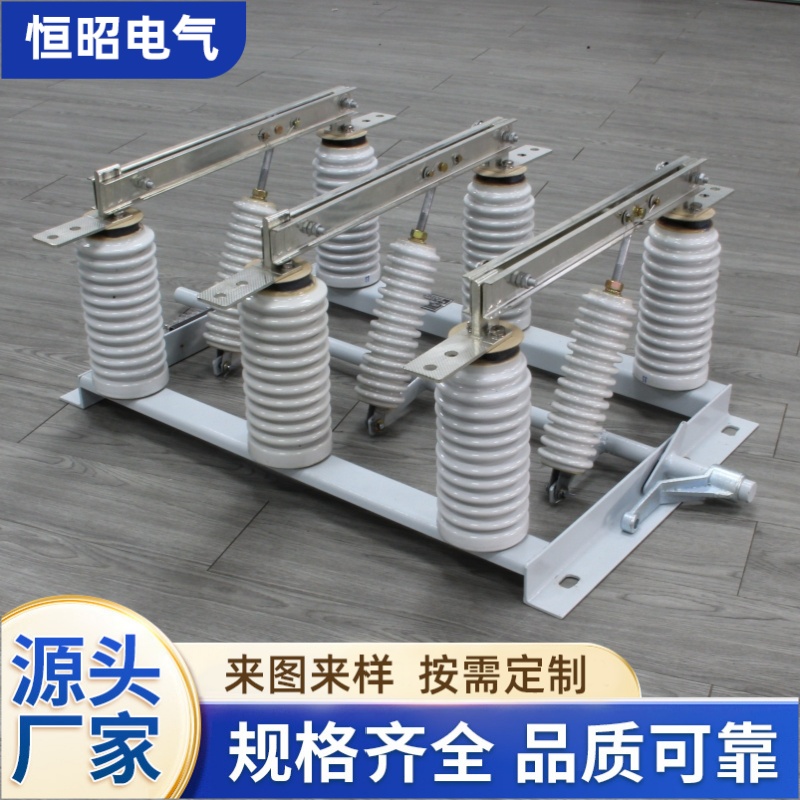

GN19 系列是?額定電壓 10-24kV、交流 50Hz 的戶內高壓隔離開關?，專用于?有電壓無負載?工況下的電路分合與電源隔離，無滅弧能力，須配 CS6-1 等手動機構操作 。

  核心參數與型號含義

  額定電壓：常見 GN19-10/12/24（分別對應 10kV/12kV/24kV），部分支持 6-10kV 寬范圍；

  額定電流：標準規格為 400A、630A、1000A、1250A（40.5kV 級僅 630A）；

  耐受能力：以 GN19-12/630 為例，短時耐受電流（4s）20kA，峰值耐受 50kA；1250A 級可達 40kA/100kA；

  型號規則：GN19-電壓/電流 - 動穩定值，后綴"C"表穿墻式（C1/C2/C3 區分套管側），"G"表接地型，"Y"表帶電顯示；

  結構形式：平裝型（雙支柱絕緣子）、穿墻型（一柱一套管）、帶接地開關型（單/雙接地）。

  結構與工作原理

  導電系統：每相觸刀由?兩片槽形銅板?組成，靠兩端彈簧維持接觸壓力；1000A 及以上型號加裝?磁鎖板?，利用短路電流電磁力增強夾緊力，提升動熱穩定性；

  傳動機構：操作機構帶動底座主軸旋轉，經拐臂、拉桿絕緣子驅動三相閘刀同步分合；

  限位設計：底架構設限位器（停擋），確保分/合閘終點位置準確；

  絕緣支撐：平裝型每相兩個支柱絕緣子，穿墻型一側為瓷套管以適應墻體穿越 。

  主要功能與操作規范

  隔離電源：分閘后形成明顯可見斷開點，保障檢修安全；

  換接線路：用于雙母線切換等運行方式改變；

  小電流操作：可分合電壓互感器、避雷器、母線充電電流、空載變壓器勵磁電流（通常≤2A）及短電纜電容電流；

  嚴禁帶負荷：禁止分合負荷電流或短路電流，操作前必須確認斷路器已斷開；

  ?操作順序?：送電時“先合隔離開關，后合斷路器”；停電時“先斷斷路器，后斷隔離開關”。

  使用環境與安裝

  環境條件：海拔≤1000m（部分高原型適配更高），溫度 -30℃~+40℃，相對濕度日≤95%/月≤90%，無劇烈振動及化學腐蝕；

  安裝高度：開關轉軸距地面 2.2~10m，手動機構手柄中心距地面 1~1.3m；

  安全間距：分合閘狀態下帶電部分對地絕緣距離≥300mm，相間距離≥150mm；

  固定方式：可水平或垂直安裝于墻壁/金屬架，穿墻型需配合相應墻體螺栓規范（磚墻≥90mm 深，水泥墻≥75mm 深）；

  聯鎖保護：帶接地刀型號需具備機械聯鎖，確保主刀分閘后接地刀方可合閘 。

  選型與維護要點

  選型依據：根據系統電壓、持續工作電流、短路動熱穩定值及安裝場景（平裝/穿墻/接地/防污）選擇具體型號；

  日常維護：必須在斷電驗電后進行；檢查絕緣子破損、觸頭燒蝕及緊固情況，接觸面清理后涂電力復合脂；

  故障處理：觸頭嚴重變形或彈簧殘余變形須更換；操作卡滯需調整連桿長度并潤滑傳動部件 。
