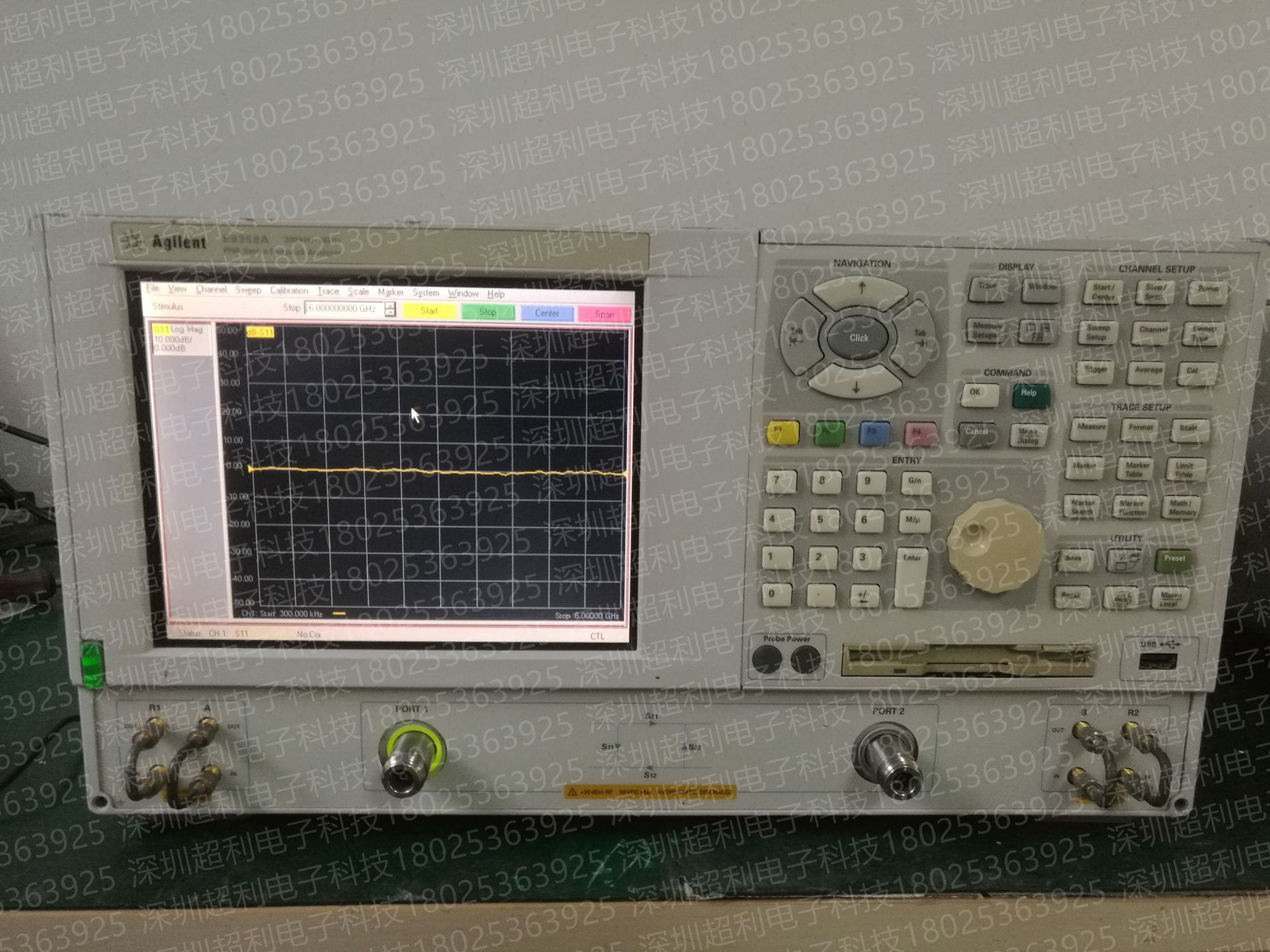

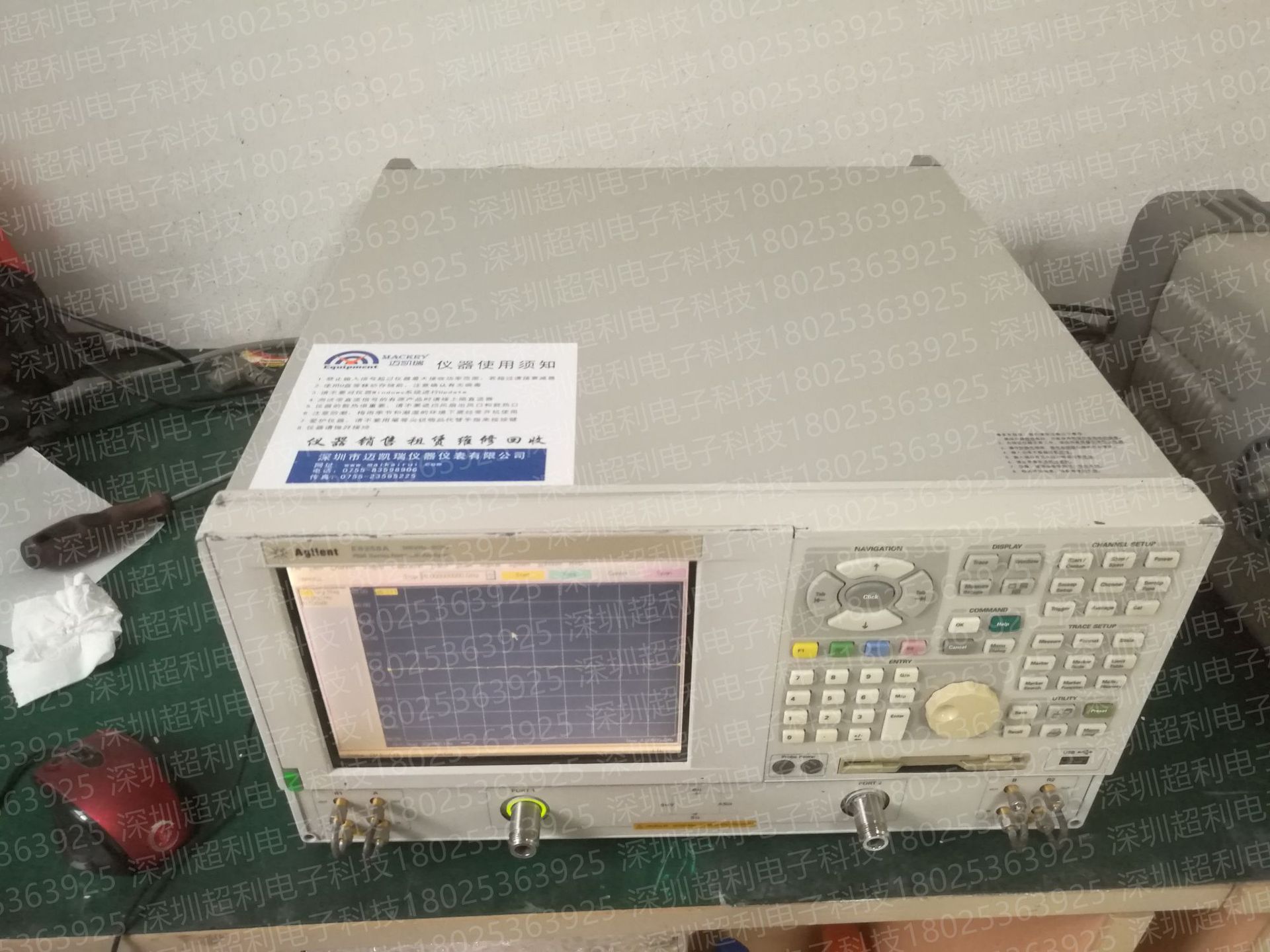

網絡分析儀E8357A 二手E8358A Agilent E8357A租賃E8357A

Agilent公司推出的PNA系統矢量網絡分析儀提供了無以匹敵的測量能力,以更好地表征您的高性能元件。利用該分析儀的9GHz頻率覆蓋、快掃描速度、動態范圍、低跡線噪聲、4個測量接收機以及直接接收機接入綜合特性,您將獲得為幾乎任何射頻應用所需的全部測量能力和靈活性。
PNA系列包含3,6或9GHZ三種型號(分別為E8356A,E8357A,E8358A)。當利用寬的帶寬和1601個測量點時,您將獲得35 s測量點的測量速度。此速度交不是以增加跡線噪聲來獲得的。35KHZ中頻帶寬可以給出0.004 dB(rms)低跡線噪聲,因而能對低損耗器件進行測量。利用對測量接收機的直接接入,能測量達143dB的動態范圍。這種經擴大的測量范圍能對基站濾波器或LAN接收機濾波器組合進行明確而精密的測量。
PNA系列通過TRLTRM校準進一步提高精度。由于利用了4個采用混頻器的接收機,所以能將真正的TRLTRM校準用于夾具內和晶上測量。
時域選件(選件010)使您能確定和辨別器件、夾具或電纜中不連續的位置。一旦確定出位置,便可以利用選通功能除去不希望的響應。選件010還提供一種簡單和明確的技術來對諧振控式濾波器進行調諧。
選件015提供一種可配置的測試裝置,使有*靈活性。對射頻信號路徑的前面板接入允許在測試裝置內部改變測量配置。您可利用全二端口誤差修在測試試端口針對達143dB動態范圍配置信號路徑。為了實現這個動態范圍,只需將耦合器反向連接,以增加一個方向上的動態范圍,并利用分段掃描方式。
連通性


PNA系列達到了新的連通水平。利用各種內置輸入輸出(IQ)接口,可以用多種方法實現與該系列儀器的聯絡。Windows 2000能夠充分利用您的個人計算機上所擁有的許多優點,從而幫助您在器件測量過程中達到新的配置水平。
為了進行本地貯存,可以利用分析儀的內部硬盤驅動或連接可兼容的CD讀寫驅動器。此外,利用驅動器變換和LAN接口,可以將數據直接貯存到運地PC機或文件服務器上。這種布置非常全球建立統計過程受控的制造環境。
PNA系列允許將許多種方法用于連接和控制其它測試設備,如功率計或信號源。您可以選擇所提供的USB、GPIB、LAN、串行接口或并行接口與測試設備相連。當利用您所擁有的任何和一種Windows支持的自動化工具時,便能直接由分析儀對測試設備進行控制。
LAN接口還使完成遠地故障查尋十分方便。無論您處在哪一樓層、哪一棟大樓甚至在不同地區,您都能從網絡上任意處審查測量結果并控制分析儀。此外,在可能的條件下,您可以從我們的網址下載*版的操作軟件和求助文件:
自動化


在制造環境下,測試自動化對獲得高生產率是必不可少的。對于研究開發來說,自動測試能節省進行重復和冗長測量可能消耗的大量時間。PNA系列采用若干高效能的自動化算途徑來使您的測試過程實現自動化。您可以利用熟悉的SCPI命令經GPIB或LAN接口來建立程序,或者利用COM命令經LAN實現分析儀的快速接入。分析儀的操作軟件與許多可編程的目標文件或自動“入口點”相連接,可以迅速直接對COM語句起響應。COM編程使您更容量將您的測試代碼在多個計算機軟件和硬件平臺上反復使用,同時便實際源碼更容易理解和調試。COM還為您帶來顯著的速度優點。在某些情況下,基于COM的程序可以執行相同的儀器設置,并以大約比利用SCPI快4倍的速度傳送數據。此外,這些程序既可以在網絡分析儀的內部執行,也可以從外部在您的PC機上執行。
