淺談E8257D信號發生器

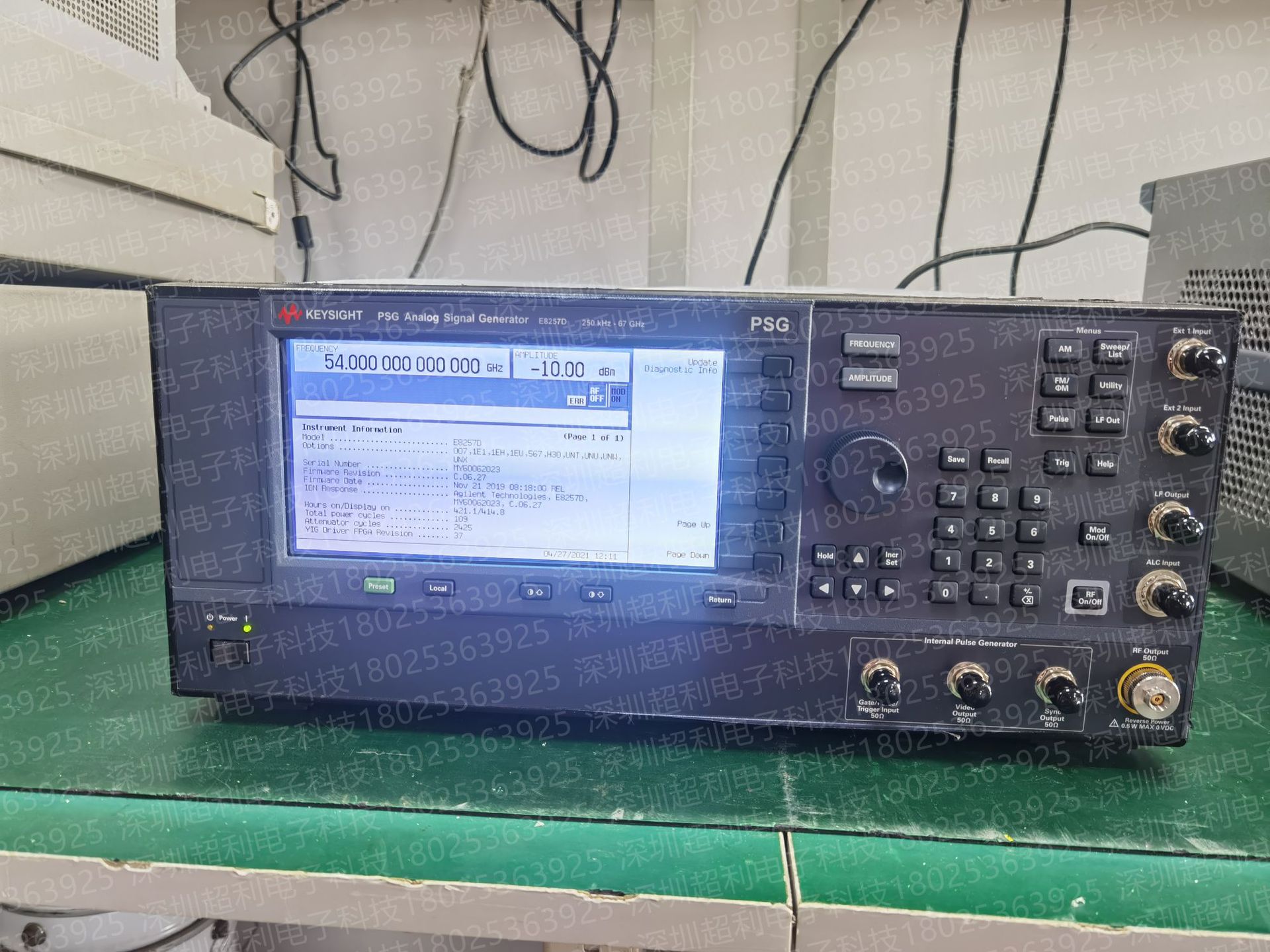

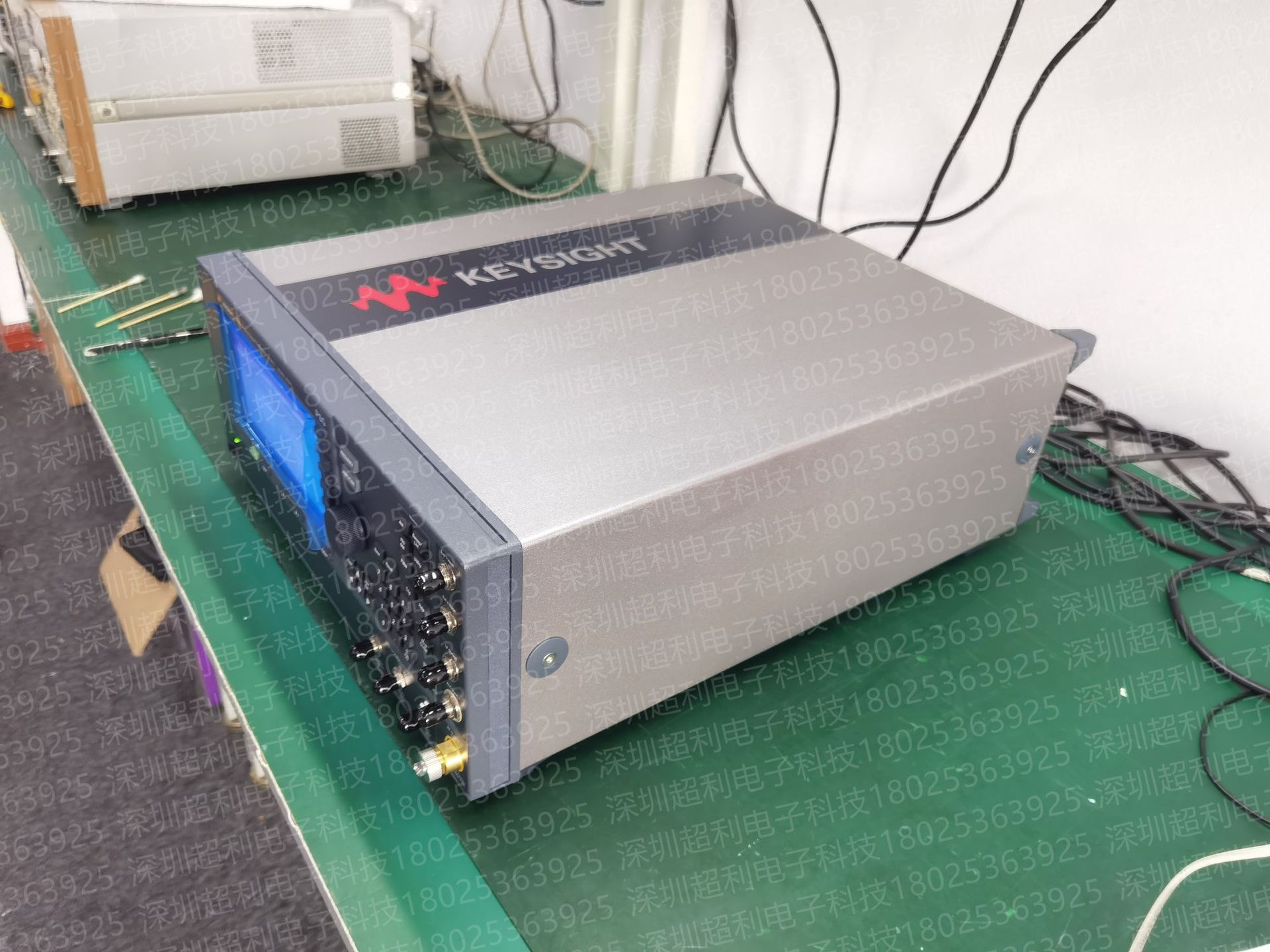

Keysight是德E8257D是一款全合成信號發生器，輸出功率大、相位噪聲低，還提供了強大的調制能力。 除非另有說明，儀器在 0 至 55 °C 溫度范圍內且經過 45 分鐘預熱后可以實現這些技術指標。 補充特性（標注為典型值、標稱值或測量值）提供了儀器在 25 °C 時的額外（非保證）信息，可能對產品應用有所幫助。

計量級模擬信號發生器具有輸出功率、電平準確度和相位噪聲性能，可覆蓋 100 kHz 至 67 GHz（可擴展至 500 GHz）頻率范圍，適合用于測試射頻和微波雷達。

E8257D特點：

。具有計量級的頻率和電平準確度以及失真和雜散特性，能夠滿足非常嚴苛的測試要求

。可在寬廣的頻率范圍內進行測量：提供 13、20、31.8、40、50 和 67 GHz 型號（通過擴頻器可擴展至 1.1 THz）

。借助選件可以生成高達 1 W（+30 dBm）的輸出功率，從而能夠測試大功率器件并補償測試系統的功率損耗

。獲得極低的相位噪聲：-91 dBc/Hz（100 Hz 頻偏）、-126 dBc/Hz（10 kHz 頻偏）（10 GHz），可以滿足多普勒雷達、ADC 和接收機阻塞測試的需求

。可以向信號添加 AM、FM、PM 和脈沖調制，從而表征器件和電路

E8257D為本振（LO）替代或掃描激勵響應分析生成連續波(CW)信號,它還可以有選擇性地添加AM、FM、?M和/或脈沖調制，來地描述射頻和微波元器件及設備。同時，可以通過一些性能增強選件來配置符合您特定測試需求的信號發生器。您還可以為當前的射頻和微波測試應用軟件定制PSG

信號特征

100 kHz至20、31.8、40、50或67 GHz，工作時可達70 GHz（0.001 Hz分辨率），

kHz 到 20 GHz (僅適用于選件521)

可擴展至75、90、110、140、170、220,325, 或500GHz――毫米波模塊

+26 dBm @ 20 GHz、+17 dBm@ 40 GHz、+14 dBm @ 67 GHz輸出功率；

選件 521 可達 +30 dBm@ 6 GHz 以上（典型值）

SSB相位噪聲――選件UNX

調制

AM、FM、?M、脈沖和掃描

8ns上升/下降時間和20 ns脈沖寬度（典型值）

兩個內置函數發生器：正弦波、方波、三角波、斜波和噪聲

掃描

步進掃描、列表掃描和斜波掃描（頻率和功率）

使用PSA系列頻譜分析儀控制信號源PSA系列頻譜分析儀

兼容Agilent8757D標量網絡分析儀代碼

自動和通信接口

10BaseT LAN和GPIB SCPI和IVI-COM驅動器 后向兼容所有PSG信號發生器
