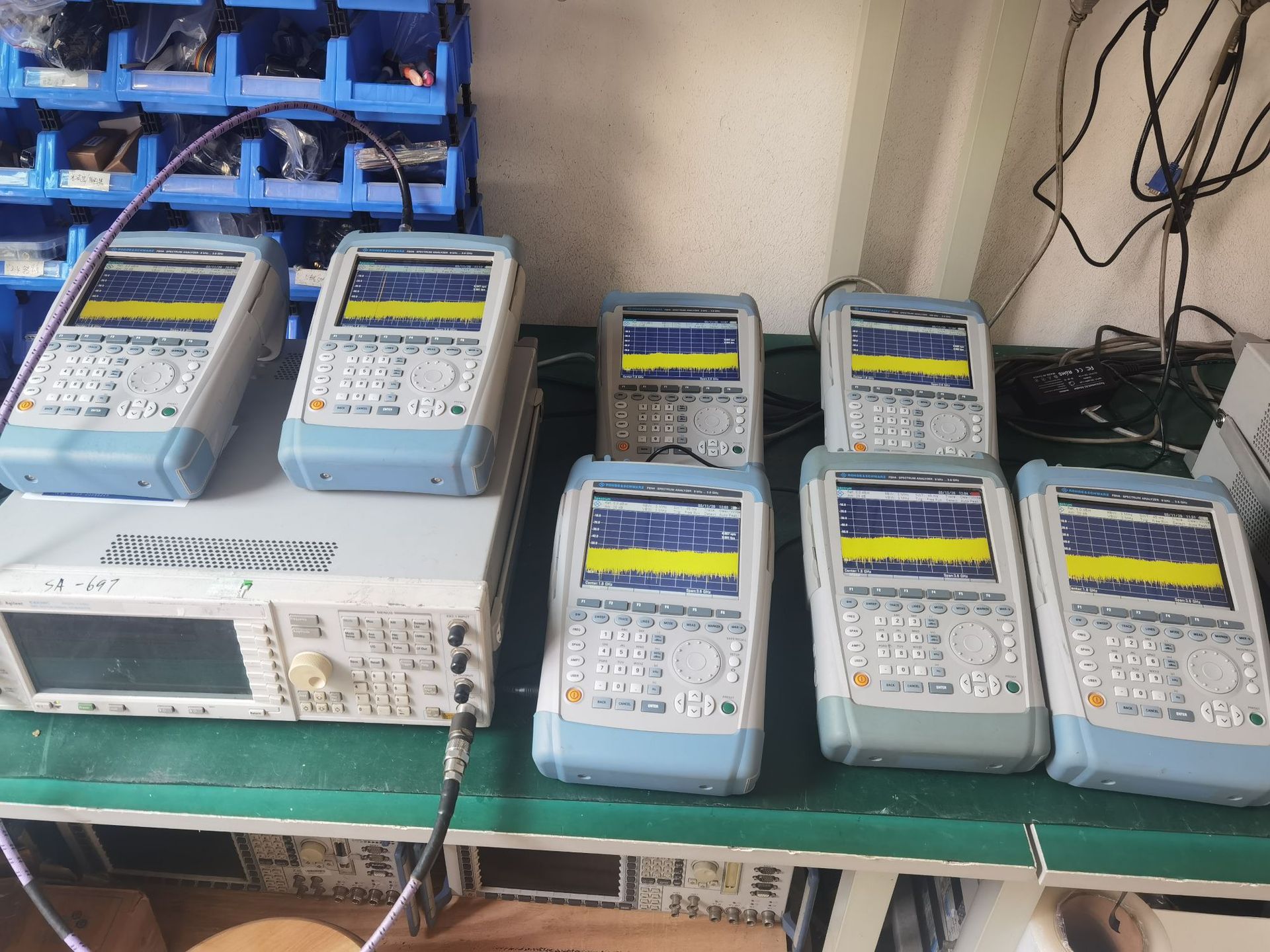

FSH8便攜式頻譜分析儀FSH8參數資料
頻率范圍：9 kHz 到 8 GHz ? 高靈敏度 (<–141dBm；前置放大器打開時，<–161 dBm ) ? 較低的測量不確定度（典型值 0.5 dB） ? 分辨率帶寬*低可達1 Hz，清晰呈現信號細節 ? 高達20 MHz的信號解調帶寬，滿足未來的測試需求 ? 內置的跟蹤信號源和VSWR電橋，帶直流偏置電源 ? 全系標配THD/OBW/ACLR/SEM/信道功率/門控觸發掃描等測量功能 ? 選配全功能雙端口網絡分析、電纜斷點分析與矢量電壓表 ? 選配頻譜瀑布圖功能，捕獲與記錄偶發信號 ? 選配WCDMA/CDMA2000/EVDO/LTE-FDD/LTE-TDD解調測試 ? 可選配豐富的天線探頭等配件，輕松完成各種射頻測量任務 ? 堅固的防水外殼，適合現場的惡劣工作條件 ? 重量輕（帶電池3 kg），易于手持，中文界面、功能鍵觸手可及 ? 支持GPS定位
FSH8便攜式頻譜分析儀FSH8參數資料
R&S®FSH8是羅德與施瓦茨公司全新推出面向未來應用的手持式頻譜分析儀。它集頻譜分析、天饋線分析、全功能矢量網絡分析、矢量電壓表、功率計主機、寬帶通信解調等多種測試功能于一身，擁有媲美中**臺式頻譜儀的指標和R&S®FSH8**演繹了小體積和高性能的奇跡，是業界*優良的手持式射頻測試儀表。
全功能兩端口矢量網絡分析
CDMA2000碼域功率測量
結合TS-EMF寬帶三軸全向天線進行**的場強測量
結合HZ-15近場探頭進行EMI的輻射故障診斷
結合FSH-Z44定向探頭可直接測量高達300W的射頻信號
功能強大的FSH4View軟件
FSH8便攜式頻譜分析儀FSH8參數資料
|
型號
|
|
R&S®FSH型號
|
頻率范圍
|
前置放大器
|
跟蹤信號源
|
內置VSWR電橋
|
|
R&S®FSH4, 型號 .04
|
9 kHz 到 3.6 GHz
|
√
|
—
|
—
|
|
R&S®FSH4, 型號 .14
|
9 kHz 到 3.6 GHz
|
√
|
√
|
—
|
|
R&S®FSH4, 型號 .24
|
100 kHz 到 3.6 GHz
|
√
|
√
|
√
|
|
R&S®FSH4, 型號 .08
|
9 kHz 到 8 GHz
|
√
|
—
|
—
|
|
R&S®FSH4, 型號 .18
|
9 kHz 到 8 GHz
|
√
|
√
|
—
|
|
R&S®FSH4, 型號 .28
|
100 kHz 到 8 GHz
|
√
|
√
|
√
|
|
標準功能
|
|
應用/產品
|
TDMA 功率測量
|
信道功率測量
|
場強測量/帶全向
天線的測量
|
OBW/ACLR/
SEM測量
|
移動通信解調測試
|
標量傳輸測量
|
矢量網絡分析
|
|
R&S®FSH4/8,
型號 .04/.08
|
√
|
√
|
√
|
√
|
√
|
—
|
—
|
|
R&S®FSH4/8,
型號 .14/.18
|
√
|
√
|
√
|
√
|
√
|
√
|
—
|
|
R&S®FSH4/8,
型號 .24/.28
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|
選件
|
|
應用/產品
|
故障距離（DTF）
測量
|
矢量反射和傳輸測量
|
單端口電纜損耗測量
|
功率測量，*高
8 GHz/18 GHz
|
定向功率測量，
*高1 GHz/4 GHz
|
通過LAN或USB
的遠程控制
|
|
R&S®FSH4/8,
型號 .04/.08
|
—
|
—
|
—
|
R&S®FSH-Z1/-Z18
|
R&S®FSH-Z14/-Z44
|
R&S®FSH-K40
|
|
R&S®FSH4/8,
型號 .14/.18
|
—
|
—
|
—
|
R&S®FSH-Z1/-Z18
|
R&S®FSH-Z14/-Z44
|
R&S®FSH-K40
|
|
R&S®FSH4/8,
型號 .24/.28
|
R&S®FSH-K41
|
R&S®FSH-K42
|
R&S®FSH-K42
|
R&S®FSH-Z1/-Z18
|
R&S®FSH-Z14/-Z44
|
R&S®FSH-K40
|
|
技術參數
|
|
頻譜分析
|
|
|
|
R&S®FSH4
|
R&S®FSH8
|
|
頻率范圍
|
型號 .04/.14 或型號 .08/.18
|
9 kHz 到3.6 GHz
|
9 kHz到 8GHz
|
|
|
型號 .24/.28
|
100 kHz 到3.6 GHz
|
100 kHz 到 8GHz
|
|
分辨率帶寬
|
|
1 Hz 到 3 MHz
|
|
顯示的平均噪聲電平
|
不帶前置放大器, RBW = 1 Hz
|
|
|
9 kHz 到 100 kHz
(僅型號 .04/.14/.08/.18)
|
<–108 dBm, 典型值 –118 dBm
|
<–108 dBm, 典型值 –118 dBm
|
|
|
100 kHz 到 1 MHz
|
<–115 dBm, 典型值 –125 dBm
|
<–115 dBm, 典型值 –125 dBm
|
|
|
1 MHz 到 10 MHz
|
<–136 dBm, 典型值 –144 dBm
|
<–136 dBm, 典型值 –144 dBm
|
|
|
10 MHz 到 2 GHz
|
<–141 dBm, 典型值 –146 dBm
|
<–141 dBm, 典型值 –146 dBm
|
|
|
2 GHz 到 3.6 GHz
|
<–138 dBm, 典型值 –143 dBm
|
<–138 dBm, 典型值 –143 dBm
|
|
|
3.6 GHz 到 5 GHz
|
–
|
<–142 dBm, 典型值 –146 dBm
|
|
|
5 GHz 到 6.5 GHz
|
–
|
<–140 dBm, 典型值 –144 dBm
|
|
|
6.5 GHz 到 8 GHz
|
–
|
<–136 dBm, 典型值 –141 dBm
|
|
顯示的平均噪聲電平
|
帶前置放大器, RBW = 1 Hz
|
|
|
100 kHz 到 1 MHz
|
<–133 dBm, 典型值 –143
|
<–133 dBm, 典型值 –143
|
|
|
1 MHz 到 10 MHz
|
<–157 dBm, 典型值 –161 dBm
|
<–157 dBm, 典型值 –161 dBm
|
|
|
10 MHz 到 2 GHz
|
<–161 dBm, 典型值 –165 dBm
|
<–161 dBm, 典型值 –165 dBm
|
|
|
2 GHz 到 3.6 GHz
|
<–159 dBm, 典型值 –163 dBm
|
<–159 dBm, 典型值 –163 dBm
|
|
|
3.6 GHz 到 5 GHz
|
—
|
<–155 dBm, 典型值 –159 dBm
|
|
|
5 GHz 到 6.5 GHz
|
—
|
<–151 dBm, 典型值 –155 dBm
|
|
|
6.5 GHz 到 8 GHz
|
—
|
<–147 dBm, 典型值 –150 dBm
|
|
三階截止點
|
300 MHz 到 3.6 GHz
|
>10 dBm, 典型值 +15 dBm
|
>10 dBm, 典型值 +15 dBm
|
|
|
3.6 GHz 到 8 GHz
|
—
|
>3 dBm, 典型值 +10 dBm
|
|
相位噪聲
|
頻率 500 MHz
|
|
|
|
30 kHz 載波偏移
|
<–95 dBc (1 Hz), 典型值 –105 dBc (1 Hz)
|
|
|
100 kHz 載波偏移
|
<–100 dBc (1 Hz), 典型值 –110 dBc (1 Hz)
|
|
|
1 MHz 載波偏移
|
<–120 dBc (1 Hz), 典型值 –127 dBc (1 Hz)
|
|
檢波器
|
|
取樣、*大/*小峰值、自動峰值、有效值
|
|
電平測量不確定度
|
10 MHz< f ≤ 3.6 GHz
|
<1 dB, 典型值 0.5 dB
|
<1 dB, 典型值 0.5 dB
|
|
|
3.6 MHz< f ≤ 8 GHz
|
—
|
<1.5 dB, 典型值 1 dB
|
|
顯示屏
|
|
具有VGA分辨率的 6.5" 彩色LCD
|
|
電池工作時間（不帶跟蹤信號源）
|
R&S®HA-Z204, 4 Ah
|
*大 3 h
|
|
|
R&S®HA-Z206, 6 Ah
|
*大 4.5 h
|
|
規格 (W × H × D)
|
|
194 mm × 300 mm × 69 mm (144 mm 1) )
7.6 in × 11.8 in × 2.7 in (5.7 in 1) )
|
|
重量
|
|
3 kg (6.6 lb)
|
|
|
FSH8便攜式頻譜分析儀FSH8參數資料
產品特性
發射臺的安裝和維護
? 脈沖信號的功率測量
? 信道功率測量
? 至故障點距離(DTF)測量
? 雙端口矢量網絡分析
? 標量網絡分析
? 單端口電纜損耗測量
? 頻率高達18 GHz 的功率測量
? 頻率高達4 GHz 的定向功率測量
FSH8便攜式頻譜分析儀FSH8參數資料
電磁場測量
? 定向天線的場強測量
? 全向天線的場強測量
實驗室或檢修中的診斷應用
? 通用頻譜分析
? EMC 問題的定位
存檔和遠程控制
? R&S®FSH4View 軟件可用于對測量結果進行存檔
? 通過LAN 或USB 進行遠程控制
便于操作
? 通過鍵盤和旋鈕實現快速功能選擇
? 在任何位置角度均可容易的讀取測量結果
? 通過信道表來設置頻率
? 接頭便于連接，并且有良好的保護措施
應用領域
? 基站發射機的安裝與維護
? 廣電發射臺的安裝與維護
? 無線設備外場測試
? 場強覆蓋測量
? 無線電干擾查找與定位
? 電磁兼容故障點定位
