將 170 伏的直流電壓加在陰極和陽極之間，每一個陰極可以發出氖的的紅橙色光。由于混合氣體的不同，不同類型的數碼管之間的顏色有所區別。壽命較長的數碼管在制造中加入了汞，減少了濺射，結果發出的光的顏色為藍色或紫色調。在某些情況下，這些顏色被玻璃上的紅色或橙色過濾涂層過濾。
數碼管是如何形成數字 0 到 9？
數碼管又稱 8 段 LED 燈，就是由 8 段 LED 燈組成。
在我們的實際應用中，對這 8 段 LED 燈又分別取名為：a，b，c，d，e，f，g，h（或叫 dp）
在數碼管的內部，根據連線的不同，將數碼管分為共陰數碼管和共陽數碼管。
共陽數碼管：8 個 LED 燈的陽極全部連接在一起，將每個 LED 燈的陰極分別引出；
共陰數碼管：8 個 LED 燈的陰極全部連接在一起，將每個 LED 燈的陽極分別引出；

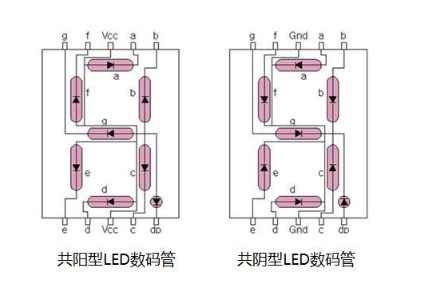

下圖中左邊為共陽數碼管的內部結構，右邊則為共陰數碼管的內部結構。
共陽數碼管的公共端接高電平，某一端接低電平，該段則亮；共陰數碼管為公共端接低電平，某一端接高電平，該段則亮，二者的邏輯剛好相反。
數碼管的驅動顯示
一般來說，數碼管要正常顯示，就要用驅動電路來驅動數碼管的各個段碼，從而顯示出我們要的數字，因此根據數碼管的驅動方式的不同，可以分為靜態式和動態式兩類。
1、靜態顯示驅動
靜態驅動也稱直流驅動。靜態驅動是指每個數碼管的每一個段碼都由一個單片機的 I／O 端口進行驅動，或者使用如 BCD 碼二－十進制譯碼器譯碼進行驅動。靜態驅動的優點是編程簡單，顯示亮度高，缺點是占用 I／O 端口多，如驅動 5 個數碼管靜態顯示則需要 5×8＝40 根 I／O 端口來驅動，要知道一個 89S51 單片機可用的 I／O 端口才 32 個，實際應用時必須增加譯碼驅動器進行驅動，增加了硬件電路的復雜性。
2、動態顯示驅動
數碼管動態顯示接口是單片機中應用最為廣泛的一種顯示方式之一，動態驅動是將所有數碼管的 8 個顯示筆劃＂a，b，c，d，e，f，g，dp＂的同名端連在一起，另外為每個數碼管的公共極 COM 增加位選通控制電路，位選通由各自獨立的 I／O 線控制，當單片機輸出字形碼時，所有數碼管都接收到相同的字形碼，但究竟是哪個數碼管會顯示出字形，取決于單片機對位選通 COM 端電路的控制。
所以我們只要將需要顯示的數碼管的選通控制打開，該位就顯示出字形，沒有選通的數碼管就不會亮。通過分時輪流控制各個數碼管的的 COM 端，就使各個數碼管輪流受控顯示，這就是動態驅動。
在輪流顯示過程中，每位數碼管的點亮時間為 1～2ms，由于人的視覺暫留現象及發光二極管的余輝效應，盡管實際上各位數碼管并非同時點亮，但只要掃描的速度足夠快，給人的印象就是一組穩定的顯示數據，不會有閃爍感，動態顯示的效果和靜態顯示是一樣的，能夠節省大量的 I／O 端口，而且功耗更低。
