簡介：

   YJ-UV20B氣體臭氧測試儀依據朗伯—比爾定律，通過測量臭氧對紫外光吸收前后的光信號強度變化，由此計算出當前臭氧濃度值。





儀器有以下特點

  1、紫外光吸收

  2、雙光路結構

  3、緊湊結構

  4、可以連續在線測量



儀器主要技術指標：

測量原理：  254nm紫外吸收法，雙光路原理

紫外燈壽命：大于10，000小時

顯      示：兩行點陣英文字符

測量范圍：   0—20mg/L

分辨率：   0.1 mg/L

精確度：   0.5%

重復度：   0.5%

響應時間：  小于1s

零位漂移：  小于0.2%

使用壓力：  小于1Mpa

流量使用：  0.1-1L/min

信號輸出：4-20mA；報警（高低濃度值可設定）；RS232(2400波特率);

信號輸出控制： RS485

使用環境溫度：0—50℃

尺寸（最大）：158×76×130

嵌入式安裝孔位：148*60

供電：AC 100—240V 10VA

重量：1.5kg





后面板的操作

     （1）電源的接入    黃色線接AC220V電源.

     （2）串口信號輸出  為缺省項。如需要，請與本公司銷售人員聯系

     （3）進出氣管采用標準的4×6設計，帶鎖緊螺母

          進出氣口有英文IN  /  OUT 標注



安裝事項

插入卡式設計，只需具備148×62的方孔，適合板厚為0.5-2.5mm

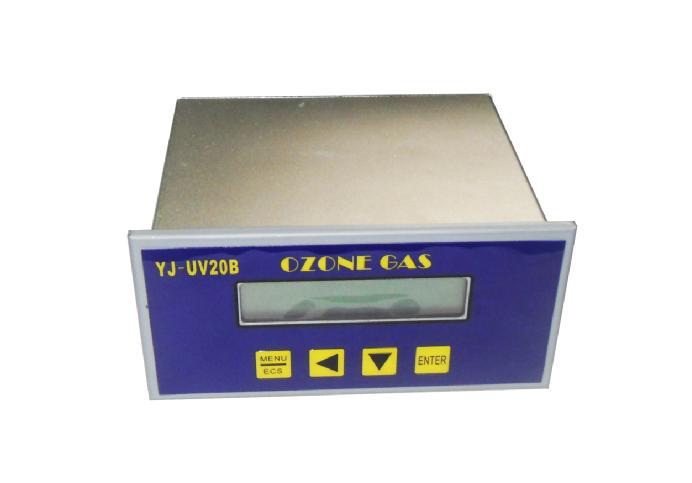

儀器的外觀圖（前面板圖）

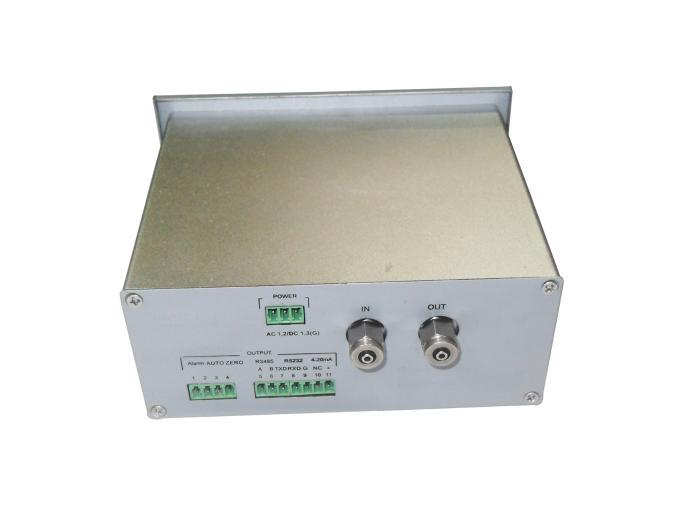

             （后面板圖）




儀器操作

1、通電后的面板顯示   OZONE=   mg/L




△儀器通電后會自動進入測量狀態，根據當前信號值自動運算并且顯示相應數值

  由于紫外燈有預熱時間，一般需要10分鐘左右

△正常通電大于半小時后，假若顯示數值有偏差，可以使用調零功能



 如何進行調零操作

  前提條件：①通電長時間后屏幕顯示數值大于0.2 mg/L

            ②確認儀器已經處于穩定狀態（屏幕顯示數值相對穩定，跳動小于    0.2 mg/L）

            ③儀器內測量管道沒有臭氧存在

  操作：    ①進入調零功能菜單（按ESC鍵一次）




            ②按下調零確認鍵（第四鍵）2次

            ③屏幕顯示0.0 mg/L，調零完成



2、其他相關菜單功能操作

   按下ESC鍵，進入菜單相應設置，首先會顯示調零功能

  △通過按下第二個菜單翻滾鍵，然后會依次顯示調零（Zero）  報警(Alarm)  重啟(Reset)  校正(Calibrate) 調試(Debug)



2-1報警輸出Alarm設定

功能說明：儀器可以進行臭氧濃度高值、低值設定。當臭氧濃度超過高值或低于低值時，都會輸出報警信號

   操作：①ESC進入菜單功能選擇

         ②通過按第二個菜單翻滾鍵選擇報警（Alarm）功能，并按確認鍵進入高低值選擇






 ③確認選擇高值(high)還是低值(low)設定，通過按第二鍵滾動顯示，最后按確認鍵選擇









④設定值由對應位數選擇（通過第二鍵實現），先選擇要修改的值的位數，具體數值選擇（通過第三鍵實現），會0～9循環滾動




         ⑤最后確認是目標值設定后，按下確認鍵

△通常會進行2次相應操作，分別為高值和低值設定



2-2 重啟出廠原始設定Reset

功能說明：恢復出廠時原始設定，會同時將用戶自行設定的數值刪除，至少要進行調零操作

操作：①按下ESC進入菜單設定

      ②通過按第二個菜單翻滾鍵選擇至RESET




      ③確認



2-3校正設置Calibrate

功能介紹：此功能允許用戶自行進行校正臭氧測量數據偏差（需要密碼進入菜單，如有需要，請與本公司銷售人員聯系）



背景介紹：臭氧測試儀在出廠時都已經校正，但是由于紫外燈及傳感器參數有差異，可能用戶會認為測量數據存在微小差異。這個功能允許由用戶自行修正臭氧測試儀的標準數值。



操作：①按下ESC 鍵，進入菜單功能選擇

      ②通過按第二個菜單翻滾鍵選擇校正功能，并確認

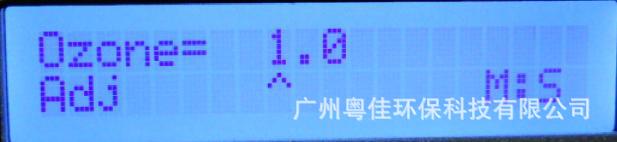

      ③選擇用戶認為合適的系數

      ④第二鍵為數位選擇鍵，第三鍵為數字選擇鍵

說明：出廠默認系數為1.0






2-4調試功能Debug

功能介紹：①判斷儀器是否正常工作

                 ②光吸收池鏡片是否存在過度臟，需要清洗



操作：①按下ESC鍵，選擇調試功能并確認




      ②第一行，顯示當前濃度顯示值

         第二行，顯示儀器兩個數值

儀器正常工作時，顯示數值在1.0～2.0之間

有臭氧存在時，M值為減小，濃度越高，R值相對不變

              M值越小，而R值相對正常，表明鏡片需要清洗（通常進入臭氧測量池臭氧氣體要避免含有灰塵）
