技術參數：

產品名稱：10升每分鐘制氧機

產品型號：YJO2-10

工作電壓：AC220V/50HZ~60HZ 其他工作電壓可定做

功    耗：25W

氣源進氣要求：壓縮空氣先干燥處理，露點小于0度，溫度小于40℃，流量120L~130/MIN（壓力250~300KPA）。

產出氧氣流量：0~10L/MIN可調

產出氧氣壓力：0~100KPA可調(出廠設定60~80KPA)。

氧氣產出純度：≥95%

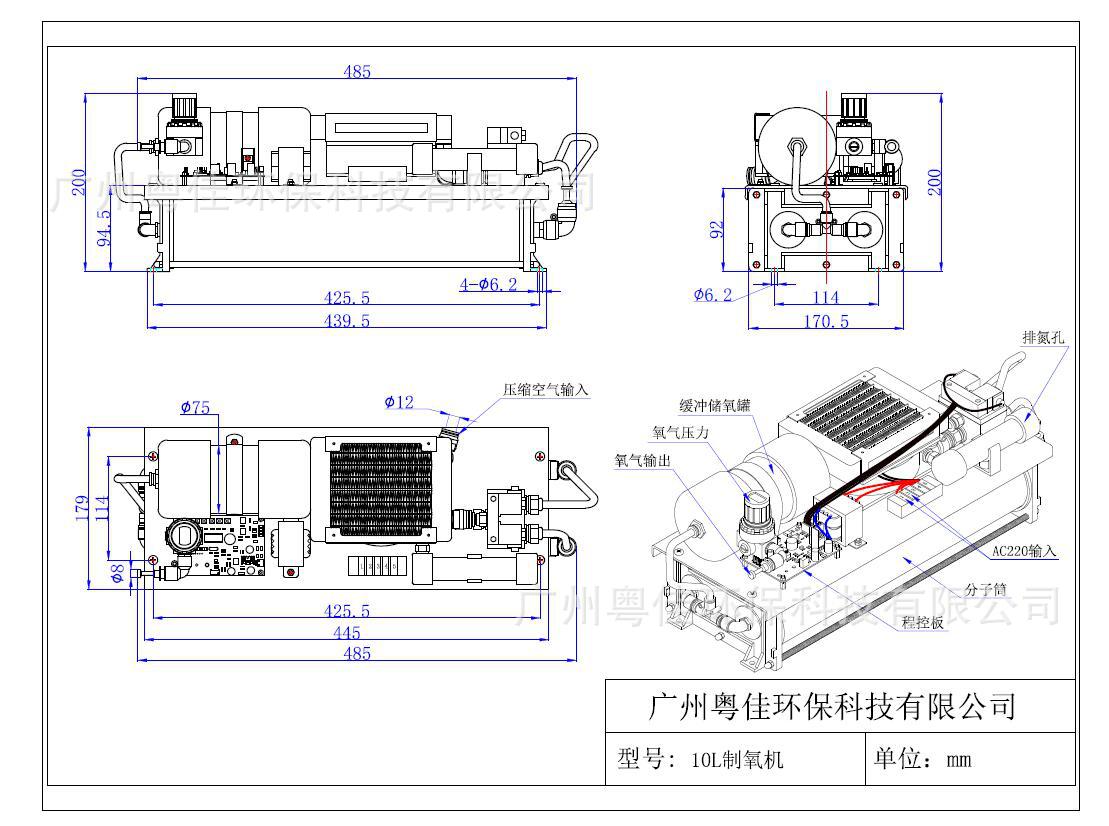

外形尺寸：500*180*200MM長*寬*高，

安裝尺寸：425*115，安裝孔直徑6MM，

進氣口尺寸：12MM快插（接外徑12MM硬管），出氣嘴8MM（接外徑8MM硬管）。

制氧機重量：6.5KG

壓縮機重量：11KG（選配）

分子篩：氧氣LI篩（鋰低硅制氧分子篩），抗潮，耐壓，分離氮氧效率高，機械運轉耗損低。

使用壽命：按使用次數約5000次，按工作小時算約15000小時，由于制氧機分子篩的特性及制氧機工作原理，分子篩在使用過程中會存在損耗，使用壽命到期后機器可以工作，但是產出氧氣濃度會降低，此時氧氣濃度若還可以滿足使用要求，可以繼續使用，若產出濃度不能滿足使用要求，則根據需要更換分子篩。





一、 氧氣簡介：

氧氣作為空氣中含量豐富的氣體，取之不竭，用之不盡。它無色、無味，透明，維持生命。氧氣（O2）分子量為32，沸點：-183℃，在空氣中的含量約為21%（空氣中各種氣體的容積組分為：N2：78.084%、O2：20.9476%、氬氣：0.9364%、CO2：0.0314%、其它還有H2、CH4、N2O、O3、SO2、NO2等，但含量極少），

二、 機器原理:

采用變壓吸附（PSA）制氧工藝是加壓吸附、常壓解吸的原理制排出氮?dú)馀c其他氣體制取氧氣，此原理必須使用壓縮空氣。所使用的吸附劑——鋰低硅制氧分子篩吸附壓力為0.22~0.3MPa，整個制氧系統中氣體均是帶壓的，具有沖擊能量；因此設備安裝、調試、操作維修時必須注意安全，不得近距離面對氣體。非專業人員請勿擅動系統中管路閥門及控制器等部件。

三、 安全知識

 在安裝、調試、操作、維護本制氧組件之前，請務必先閱讀以下安全警示！設備在通氣之前必須先通電或電氣同時通電；高純氧在密封環境中直接吸入純氧容易使人發生氧中毒。使用時，人員必須處于通風良好的環境中。由于整個制氧系統中氣體均是帶正壓的，在空壓機、制氧主機等機器的排氣口，請注意安全。整個系統中的連接管路必須牢固可靠密封，以免漏氣或造成管路破裂。由于整個制氧系統中要使用110V或220V動力電源，請注意用電安全！非專業人員或未經許可和培訓的其他人員切勿擅自操作電器或擅改電路，否則，造成設備損壞我方將不負任何責任，也不在設備保修范圍之內。對于不遵守安全操作規范等造成的設備損壞及財物損壞等，我公司不承擔任何責任。

四、 工作條件

環境溫度：≤40℃

相對濕度：≤85%RH    光滑物體表面無凝水

原    料：壓縮空氣（壓力0.25MPA~0.3MPA，流量120L~140L/MIN不含油份，及腐蝕性

氣體，溫度小于45℃，露點小于零度）。

氣源機械雜質：≤20mg/m3

 電    源：220V/50Hz   ±5%

五、設備安裝

 設備安裝由用戶負責，我公司負責指導設備安裝。所有設備就位后，設備之間的管路連接就根據實際情況現場配置。所有管路必須采用硬連接方式以免發生泄漏現象。

                   安裝氣體走向流程圖如下：





六、實際標態下的流量

QSN=QN×√1+PS  （簡化式）。

公式中：QSN——標態下額定流量

QN——流量計示值流量

              PS——氧氣絕對壓力

舉例說明；現場一個浮子流量計的指示讀數為5.0L/min，流量計下游的壓力表壓力為 0.1MPa，那么在標準狀態下的實際流量： QSN=5.0×√（1+0.1×9.8）=5.0×1.407 ≈7L/min=7升每分鐘

七、設備檢驗標準

           制氧機設計、制造條件：     JB/T6427-92 壓力容器

設計技術條件：             GB150-89

制造標準：                 GB150-89

探傷標準：                 JB-4730-94

設備噴漆、包裝、運輸：     JB2536、GB/T13384

消音器噪音測量：           JB/T6427-92

           管道設計、安裝：           JB5902

測氧儀鑒定標準：           JJ365-1998

流量計設計、制造標準：     JB/T6844-1993

制氧分子篩：               按供貨商提供的性能參數

八、正常使用設備的使用壽命應在3年以上，正常使用公司保修一年。保修期外我公司維修需收取成本費用。

說明：本公司保留對本說明書修改和最終解釋的權利。以后如有修改或升級，另行通知。

九、性能特點：

1，以空氣為原料，能耗僅為空壓機所消耗的電能，具有運行成本低、能耗低、效率高等優點。

2，嵌入式系統控制，結構簡單可靠，操作簡單，即用即開，維修保養容易。

3，高性能進口Li分子篩，有效縮減體積，制氧迅速、穩定、制氧純度高。

4，氧氣流量隨意調節（不能超負荷工作，流量不能調節超出機器規定）。

5，在高寒和氣候驟變的地區（溫差變化大），制氧質量仍然穩定可靠。

6，安裝方便  設備結構緊湊、整體撬裝，占地小無需基建投資，投資少。

7，吸附容量大，抗壓性能高，氧氣回收率高，填裝密度大，使用壽命長。

十、應用領域：

工業制氧機工業上可以應用于鋼鐵業、造紙業、化工業、電子業、金屬冶煉、電池、玻璃藝品、安培藥瓶、各類照明及裝飾燈泡等制程中。工業制氧機也可以應用于養殖業的供氧，生成臭氧滅菌、臭氧發生器的氧氣源等。



注意事項：

1、壓縮機和制氧機必須同步啟動或制氧機先啟動壓縮機后啟動，

 切記不可壓縮機先啟動，否則可能導致氣路管件爆裂。

2、制氧機上的程控調節器不可調動，否則會導致出氧濃度濃度降

低及不正常運轉。

3、壓力調節器可改變輸出氧氣的壓力大小，15KPA~120KPA（0.15

~1.2公斤壓力）。

4、制氧機安裝時必須垂直于地平面（氧氣出口向上）。

5、氣源必須保持潔凈、干燥。
