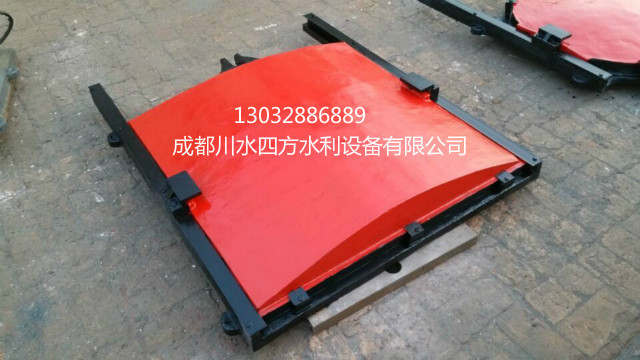

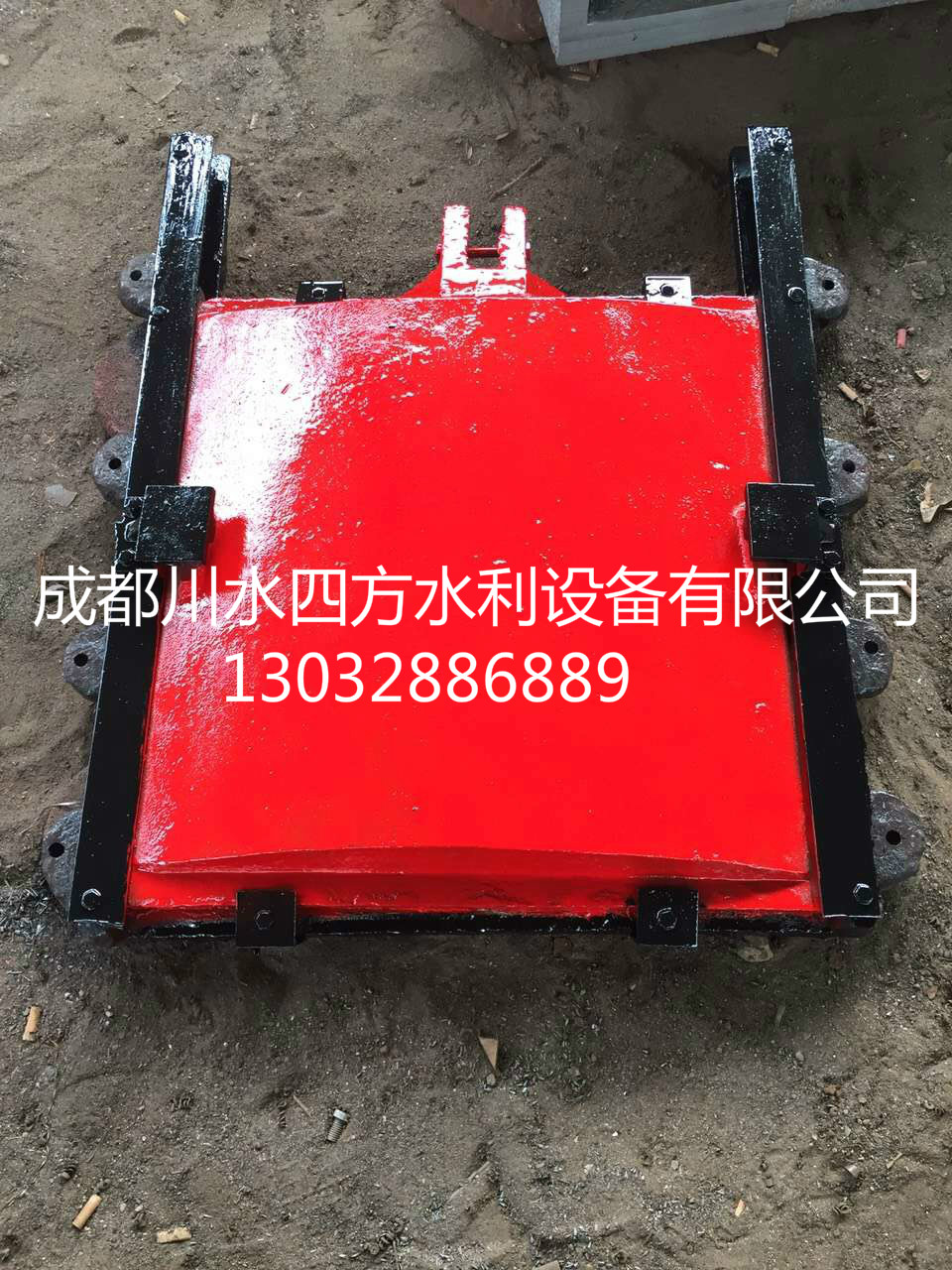

PGZ鑄鐵拱型閘門產品簡介

PGZ鑄鐵拱型閘門屬于四川水閘廠家生產的一種產品，具有耐腐性強、不易變形、操作安全簡便、啟閉靈活耐用、磨擦力小經久耐用、止水性能好、滲水量小(正向0.72L/m.min、反向1.25L/m.min)，能承受較大的水壓力等特點。安裝鑄鐵鑲銅閘門時門框和門體都是安裝在水下部位的，而導軌則是安裝在門框的上端，這樣便可以保證門體在工作時，可以沿著門框進行，在導軌的一定形成內做上下垂直方向的往復運動。操作鑄鐵鑲銅閘門時是利用螺桿啟閉機從而使得螺母或者是螺桿渦輪開始做旋轉運動，帶動傳動螺桿開始進行工作，使得門體相對門框開始進行上下的往復運動，同時，楔緊裝置在作用時，其楔塊可緊可松，使鑄鐵鑲銅閘門的門體下降到設定的極限位置時，其門框、門體的密封坐面可以有效的進行貼合，從而達到截水的目的。鑄鐵鑲銅閘門使用工況是在水下進行工作的，因此為了操作方便，需要再水下設置啟閉裝置。因為鑄鐵鑲銅閘門的標高不一樣，所以傳動螺桿的長短，軸導架的設置與否，都需要根據其具體的實際尺寸來進行規定。

PGZ鑄鐵拱型閘門主要特點

1，結構合理，便于安裝，操作簡便靈活，便于管理。
2，防腐能力強，可在PH=6-8的流體酸堿中使用。
3，止水效果好；正常滲水量L≤0．07L／m．s。

PGZ鑄鐵拱型閘門主要性能參數

1，按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,又可分為整體式和組裝式兩種。
2，規格齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；出水口>=3米時，為雙吊點閘門。
3，拱形閘門主要適用與正向受壓止水，根據用戶需要可制向止水閘門。
4，在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。
5，根據用戶要求，可采用鑲銅或鑲不銹鋼止水。
6，拱形閘門正常使用水頭1-6米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。
7，拱形閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。

8，在澆注混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。

9，閘門上下框設有固定塊，可防止閘板在運輸吊裝等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。
10，閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機。

PGZ鑄鐵拱型閘門型號注解
比如水利工程，過水口寬度為2米，過水口高度為2米，設計水頭為2米，急需平面鑄鐵弧形閘門，選用型號規格標識為：

PGZ鑄鐵拱型閘門安裝示意圖

成都川水四方水利設備有限公司—專業四川水閘廠家整理。

PGZ鑄鐵拱型閘門外形安裝尺寸

PGZ鑄鐵拱型閘門安裝要素概述

1，施工導流封孔PGZ鑄鐵拱型閘門其啟閉力應考慮在一定水位下有啟門的可能，同時應有準確的指示裝置以顯示閘門是否到達底坎。
2，擋潮閘、水閘的工作PGZ鑄鐵拱型閘門，一般采用一門一機以便迅速啟閉鑄鐵鑲銅閘門。

3，電站機組進水口和泵站出口快速的PGZ鑄鐵拱型閘門，應根據工程布置、鑄鐵鑲銅閘門的啟閉荷載等進行全面的技術經濟比較，選用卷揚式或液壓式快速鑲銅閘門啟閉機。
4，當多機組電站進水口設有檢修PGZ鑄鐵拱型閘門時，一般選用移動式啟閉機，同時在樞紐總體布置條件允許的情況下，應盡量與溢洪、泄水系統檢修鑄鐵鑲銅閘門的啟閉機協調共用。

5，泄水系統工作的PGZ鑄鐵拱型閘門一般選用固定式啟閉機和一門一機的布置，但若鑄鐵鑲銅閘門操作運行方式和啟閉時間允許時，也可選用移動式啟閉機。

6，多孔泄水系統的事故、檢修PGZ鑄鐵拱型閘門的啟閉機，一般選用移動式啟閉機。

7，機組進水口多孔攔污柵的啟閉機，可用門式啟閉機在其上游側設置副起升機構，也可用跨內副鉤和主鉤。若水工建筑物布置分散，無條件利用已有啟閉機時，也可單獨設置移動式啟閉機。
8，電站機組多孔尾水管檢修鑄鐵鑲銅閘門的啟閉機一般采用移動式啟閉機。

9，對于需要分節裝拆的PGZ鑄鐵拱型閘門或分節啟閉的疊粱鑲銅閘門，應選用移動式啟閉機操作。

PGZ鑄鐵拱型閘門保養方法

1，進口PGZ鑄鐵拱型閘門和出口PGZ鑄鐵拱型閘門應由專人負責管理。
2，PGZ鑄鐵拱型閘門在運行工作必須實行二十四小時值班制。
3，管理人員負責PGZ鑄鐵拱型閘門啟閉機房和附屬設施的安全保衛工作，負責完成啟閉鑄鐵鑲銅閘門機房和工作環境的清潔衛生工作。

4，PGZ鑄鐵拱型閘門啟閉操作完成后，必須進行啟閉機和鑲銅閘門等設備的維護保養工作。

5，檢查電器回路中單個元件和所有動力回路和操作回路，保證接線正確、整齊。
6，檢查所有機械部件，連接部件的緊固螺栓和各種保護裝置及潤滑，注油情況等。
7，檢查PGZ鑄鐵拱型閘門門體及啟閉機傳動部位有無阻卡物件，清除一切雜物。

成都川水四方水利設備有限公司—專業四川水閘廠家整理。

鑄鐵閘門安裝準備工作

1，技術方面的準備

必須熟悉鑄鐵閘門施工圖紙是非常必要的，然后，盡可能的準備好施工方案資料，做好工程驗收需要的各種表格資料，對于重點的細節必須做好記錄。

2，原材料（鑄鐵閘門產品）方面的準備

原材料（鑄鐵閘門產品）必須具有出廠合格證、性能檢測報告等各項資料。

3，施工人員方面的準備

所有施工人員必須進行安全培訓、技術交底，持證上崗。

4，施工用機械設備方面的準備

檢測儀器等擬投入本工程的機械、設備、工具儀器進行維修保養、調試、檢驗其運行情況，確保能在施工過程中正常使用，檢測儀器應在有效使用期內，并具有檢定合格證。

鑄鐵閘門安裝方法

1，鑄鐵閘門安裝前，要首先檢查豎框與橫框之間、閘板與閘板之間（指多塊閘板組合的閘門）的連接螺絲，是否在運輸裝卸中引起松動，它們的接茬是否錯牙，要調整成一個平面，檢查閘板與閘槽的間隙，保證閘槽與閘板的間隙不大于0.08mm，如有間隙可以調節閉緊裝置。
2，安裝時鑄鐵閘門整體豎入預留槽，在兩邊立框的下面墊上調整墊（嚴禁墊下橫梁），兩立框用手動葫蘆和斜拉立穩，將鑄鐵閘門找直找平，各地腳孔內串上地腳螺栓，調節好閘門的位置，支好模板進行二期澆注。

3，澆注混凝土時，流進閘板、閘框、斜鐵、擋板間的灰漿應徹底清除，以防止灰漿凝固后影響閘門啟閉。

4，鑄鐵閘門出廠前，為使閘板、閘框貼合緊湊，安裝后減少間隙，2m以上的閘門在上下框上安裝了4-6個緊閉裝置壓鐵，注意在間隙調整后，閉緊壓鐵必須拆除，才能進行鑄鐵方閘門啟閉操作。

安裝鑄鐵閘門必須注意的事項

鑄鐵閘門就是關閉和開啟泄水通道的控制設備，水利工程重要的組成部分，鑄鐵閘門安裝前，首先檢查豎框與橫框之間、閘板與閘板之間的連接螺絲，是否在運輸裝卸中引起松動，它們的接茬是否錯牙，要調整成一個平面，檢查閘板與閘槽的間隙，保證閘槽與閘板的間隙不大于0.08mm，如有間隙可以調節閉緊裝置，上緊各連接螺栓。鑄鐵閘門安裝時應整體豎入預留槽，在兩邊立框的下面墊上調整墊(嚴禁墊下橫梁)，兩立框用手動葫蘆和斜拉立穩，將鑄鐵方閘門找直找平，各地腳孔內串上地腳螺栓，調節好閘門的位置，支好模板進行二期澆注。鑄鐵方閘門套進門槽后澆注混凝土時，流進閘板、閘框、斜鐵、擋板間的灰漿應徹底清除，以防止灰漿凝固后影響閘門啟閉。鑄鐵方閘門出廠前，為使閘板、閘框貼合緊湊，安裝后減少間隙，注意在間隙調整后，閉緊壓鐵拆除，以便鑄鐵閘門啟閉順暢。
