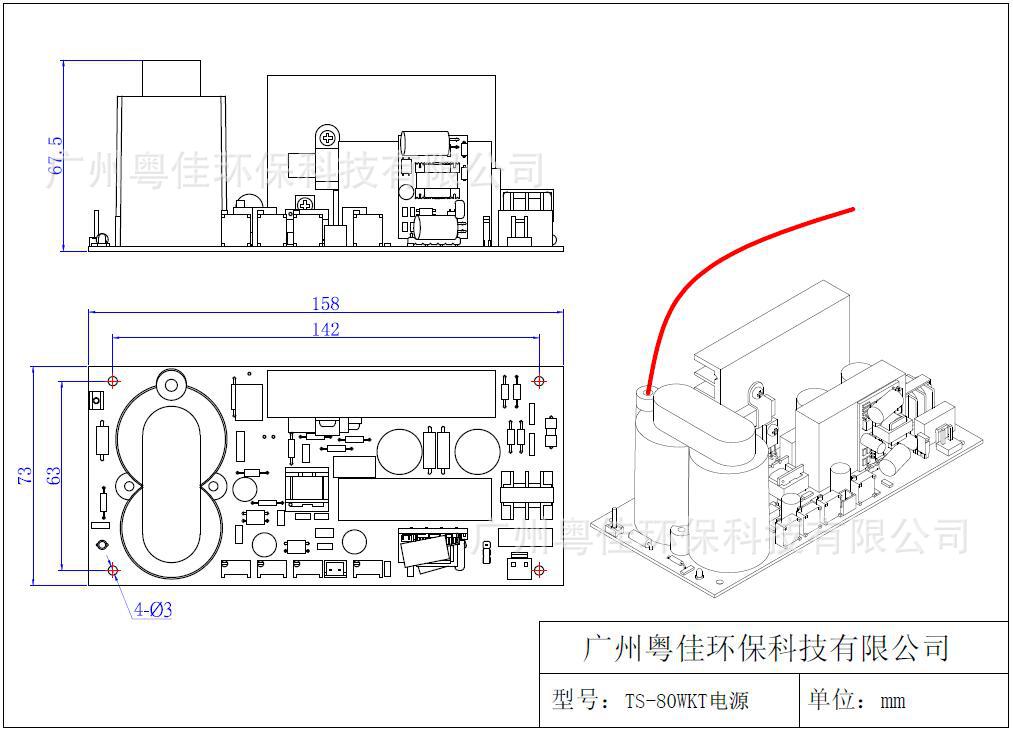

電源基本圖解

高壓地線：接臭氧發生器其中一個電高壓線：接臭氧發生器另外一個電極。

P3 插座：可接DC3V的LED指示燈作為高壓正常工作的指示燈，外正內負。

電位器：電阻值0~10K歐姆可調電位器，接W1插座。

通電指示燈：通電后正常工作時燈亮。

電壓切換插座：可切換220V或110V，切換時將黑色小插座拔起后插另外一端即可。其他不變。

P1 插座：電源輸入，AC 220V/50~60HZ或AC110V/50~60HZ，





技術參數

-----------------------------------------------------------------------------

名    稱：80W臭氧高壓高頻電源

型    號：TS-80WKT

工作電壓：AC220V/50HZ、AC110V/60HZ，（可相互切換）

功    率：2～80W 可調（最大可調100W）
高壓輸出：3~4.8KV / 5~12KHZ  高壓可定，頻率可調

工作環境溫度：-20～50℃

工作環境濕度：≤90%RH（室內玻璃不掛水）

外形尺寸：158*72*70mm

凈    重：0.6kg



設備用途說明

-------------------------------------------------------------------------------

TS-80W臭氧高壓高頻電源主要用于臭氧發生器（間隙放電或表面放電臭氧發生器）的驅動電源，一般可以匹配臭氧產量10G/H以下的臭氧發生器。根據臭氧發生器的電容性不同，可以通過調節電源上的頻率、脈寬、電流輸出大小等與之匹配，達到臭氧發生器運用的最佳效果，本電源的靈活性和通用性相對較強，可以跟市面上95%以上的10G/H以下的臭氧發生器匹配使用，它精湛的工藝及穩定的使用壽命在同行業及廣大客戶的一致認可。



電源特點

----------------------------------------------------------------------

1、功率管推動，頻寬手動，真空高壓包阻燃外殼灌封，5年內高壓包損壞率不到千分之一。

2、開機緩啟動,（限制浪涌電流），電源可在220V或110V電壓下靈活切換工作。

3、供電過電壓保護，電源降壓保護。

4、功率變換器過熱保護，輸出短路，斷路保護。

5、電路抗干擾,防潮，防腐設計。F4玻纖PBC，結構性強，抗摔能力強！

6、輸出功率可調，方便控制臭氧發生器臭氧產量大小及臭氧濃度大小。

7、靈活性強，通過電源上的內部調節匹配多種不同容性的發生器負載。



使用注意事項

-------------------------------------------------------------------------------

1、收到貨物后，請先檢查設備有無損壞或缺失零配件，確保沒有問題后再投入到安裝使用環節。

2、安裝前，先核對工作電壓是否正確，安裝時請注意輕拿輕放，避免摔毀。

3、安裝好設備以后，通電之前請檢查清楚電路之間有沒有問題，確保無誤后再通電。

4、設備安裝確保高壓無外泄到機箱外殼上，高壓危險。

5、禁止在易燃易爆場所使用。

6、高壓輸出兩條線，5MM左右粗為高壓線，黃綠色2.5MM粗為地線，分別接在臭氧發生器的兩個電極上，安裝時請注意其他非高壓線路應遠離高壓線，高壓包距離金屬板應大于3厘米。

7、供電110V或220V接P1插口，P3插口是2.5~3V輸出，可接一個3V的LED作為電源的高壓工作指示燈（工廠出廠不配）。WI插口為10K歐姆手動電位器插口。







 電源調試說明------------------------------------------------------------------------------





電路板上內調說明：（非專業人員請先咨詢后再調）

 調節所需：1、電量參數儀器一臺，（調試時觀察電壓、電流、功率、功率因數，必用）

           2、示波器一臺，（調試時觀察電源頻率，經驗豐富的技術人員可不用）

           3、臭氧濃度檢測儀一臺。（檢測匹配后使用效果，經驗豐富的技術人員可不用）



調試準備：（高壓危險、非技術人員勿動）

1、高壓線及高壓地線鏈接好臭氧發生器的兩個電極，兩條高壓線保持一厘米以上距離，不能合并或交叉。

2、臭氧發生器風冷或水冷的需要把冷卻水或風扇接通給予正常得冷卻。

3、間隙放電的發生器應通氣調試，這樣調試出的效果適合使用方的正常使用。

4、ZDK順時針調到最大，TK逆時針調到最小后，順時針調7~8圈，電位器逆時針調到最小。



 調試技巧：

1、調試準備完成后，觀察電量參數儀的電壓數值是否與本電源一致，一致后電源可以通電，通電后觀察電量參數儀上儀表的功率值，此時功率數值小于3W為正常，如有異常要及時斷電。正常請繼續下一步。

2、順時針緩慢調節電位器，觀察電量參數儀的功率值大小：

   A：電位器順時針扭轉沒到底時，功率已經上升到臭氧發生器所需得功率數值：此時將TK逆時針扭轉將低功率，然后配合電位器順時針扭轉到最大值時功率剛好等于臭氧發生器所需得數值多5W左右，然后逆時針調節ZDK降功率降低5W即可；

   B:若扭到最大值時功率不夠，順時針調節TK讓功率上升到臭氧發生器所需得功率值，并且多出5W左右，然后逆時針調節ZDK讓功率下降5W左右即可。

3、完成上一步后，電位器緩慢逆時針調小觀察功率變化，并注意此過程中有無異常聲響，當電位器逆時針到最低值時，功率大約小于3W。然后再順時針調電位器觀察功率變化，到最大值時功率應等于臭氧發生器所需功率數值。

4、完成以上步驟就已經完成調試工作，此時測量臭氧濃度產量是否達標，若不達標，可能是功率不夠，功率不夠重返第二步，也有可能是功率超標導致臭氧發生器過熱引起的臭氧濃度衰減，此時應返回第二步將功率調低。





特別聲明：本說明書制定日為2015年07月31日，將來如有修改之處，請恕不另通知！本公司保留產品本身及此說明書修改所有權！







單獨購買臭氧高壓電源的客人請注意，由于高壓電源的特殊性，以上電源在不同負載情況下，其電參數會有變動，特別是功率的大小會有變動，在我公司不確定負載情況下單獨購買電源的，使用后出現帶不動負載、負載工作不穩定、燒毀負載等質量問題的，將不予免費質保，售后維修需收取維修費用。如需質保服務，購買前請將負載特性告知我們或將負載直接發給我們，我們將按照負載特性給予調整對應的電參數。

我公司專業設計開發各種高壓高頻電源，如以上電源沒有合適參數選擇的，我們可以根據客人的要求單獨研發生產，也可以根據客人提供的樣品改變一定外觀或結構進行復制COPY。
