一.產品介紹
1.由于本開關電源采用無工頻變壓器技術，所以電源具備交、直流兼容輸入功能，并且輸入電壓范圍寬；采用先進的開關電源控制技術和元器件以及精心的設計，使得電源整機體積小、重量輕、效率高，確保了長期滿負荷運行的穩定、可靠。
銷售電話 14781902393（楊經理）
2.本電源輸出的穩壓值(當輸出電流＜輸出恒流值時的輸出電壓)和恒流值(當輸出電壓＜輸出穩壓值時的輸出電流)都可以在各自最大值的(0～100)％范圍連續可調。輸出恒流值可調給許多應用帶來方便，例如許多調試應用，調小恒流值能方便有效地保護負載設備的安全。
3.設有完善的保護功能。內置溫控散熱風扇，既能有效散熱，又能有效延長風扇壽命；過熱自動關機保護；輸出過壓、過流和短路保護。開機延時軟啟動，避免開機輸出電壓過沖。
4.環境條件：
貯存溫度：(-40～70)℃；工作溫度：(-10～45)℃；
相對濕度：90％(40±2℃)；大氣壓力：(70～106)kPa。
5. 交流或直流的輸入電壓經“輸入陷波”電路后到“整流濾波”電路，得到高壓(約300V)直流電壓�！肮β兽D換”將高壓直流逆變成約35kHz的高頻交流， 經高頻變壓器變換到輸出所需的電壓，再經高頻整流濾波得到輸出電壓�？刂齐娐穼敵鲭妷汉洼敵鲭娏魅樱]環反饋后產生脈寬調制(PWM)信號控制“功率 轉換”電路，使輸出電壓或電流保持穩定。
6.輔助電源也是由開關電源構成。由于完全取消了工頻變壓器，因而具有交流、直流兼容輸入功能。輸出穩壓和恒流都是從輸出側取樣，因而能做到高度穩定可靠。
7.保護電路提供風扇溫控、過熱保護、輸出過壓過流短路等保護功能。
產品簡介

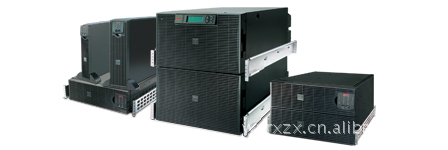

秉承Smart-UPS的卓越品質和高可管理性，Smart-UPS RT系列采用雙變換在線式結構，具有更高的電性能輸出指標、零轉換時間、輸入功率因數校正等特色功能。
Smart-UPS RT系列，以其更高的性能以及獨特的塔式、機架式可轉換結構，適用于：
保護Unix器、ATM設備、自控設備、電信設備、醫療儀器等對電力要求極高的設備
保護需求配接發電機供電的設備
保護機柜式安裝的網絡設備等
關鍵性能與特點
●雙變換純在線式電路結構，真正的零轉換時間
●純正弦波輸出，適用于任何敏感性負載
●極寬的輸入電壓范圍，滿載時：160-280VAC；半載時：100-180VAC
●沒有數量限制的外部電池組，可將運行時間延長到期望值
●內置自動和手動旁路功能，可在故障時仍能保證負載的無間斷供電
●用戶可熱更換電池功能
●無市電啟動功能(冷啟動)，使UPS的使用更加靈活和方便
●智能電池管理，有效延長電池使用壽命
●快速電池回充功能，使UPS能快速應對下一次電源異常問題
●自動自檢功能，以確保電池在失效之前能及時發出預警
●信息化的LED指示燈使UPS運行狀況一目了然：包括負載大小、電池容量、市電、電池供電、更換電池、過負荷、旁路運行等
●功能強大的網絡管理功能，可實現：UPS的遠程監視和網絡化管理
●靈活的安裝方式，可根據用戶需要轉換成機架式安裝
●單相、三相輸入選擇功能，可輕松實現單相輸入與三相輸入的切換
●用戶可選的多種額定輸出電壓(220V/230V/240V)，以滿足不同的使用環境要求
● 50Hz、60Hz用戶可選的輸出頻率及頻率范圍
●符合ANSI/IEEE 587的雷擊和浪涌保護
● EPO緊急電源關閉功能，可在緊急情況下迅速關閉UPS輸出
●輸入功率因數校正功能
●內置SmartSlot智能卡插槽，允許用戶根據需要定制功能
●包含用于高級UPS管理及診斷的PowerChute系列軟件
技術指標
| 產品型號 | SmartRT1000 | SmartRT2000 | SmartRT3000 | SmartRT5000 | SmartRT7500 | SmartRT10000 |
| 額定容量 | 1KVA | 2KVA | 3KVA | 5KVA | 7.5KVA | 10KVA |
| 輸入參數 | ||||||
| 輸入電壓 | 220/230/240VAC單相 | 220/230/240VAC單相或三相 | ||||
| 電壓范圍 | 160-280VAC(滿載)，100-280VAC(半載) | |||||
| 輸入頻率 | 45-65Hz，自動選擇 | |||||
| 功率因數 | >0.95(滿載) | |||||
| 輸入接口 | IEC C14 | IEC C20 | 硬接線 | |||
| 輸出參數 | ||||||
| 輸出電壓 | 230V(缺省)，220,240VAC(用戶可選)，單相 | |||||
| 電壓精度 | 1%靜態，5%動態 | |||||
| 輸出頻率 | 50或60Hz±3Hz(缺�。鹤詣舆x擇)；50或60Hz±0.1Hz(用戶選擇) | |||||
| 滿載效率 | 87% | 90% | 93% | 93% | 92% | 93% |
| 電壓失真 | 線性負載：<3%；非線性負載：<5% | |||||
| 過載能力 | 105%：無限；125%：1分鐘；150%：30秒 | |||||
| 輸出旁路 | 自動 | 自動/手動 | ||||
| 峰值系數 | 3:1 | |||||
| 輸出接口 | (6)IEC C13 | (8)IEC C13 (2)IEC C19 | (8)IEC C13 (2)IEC C19輸出接線端子 | |||
| 電池參數 | ||||||
| 電池類型 | 密封免維護鉛酸蓄電池，典型壽命3-6年 | |||||
| 充電時間 | <3小時 | <4小時 | <3小時 | |||
| 通訊與管理 | ||||||
| 通訊接口 | (1)SmartSlot插槽；(1)串行通訊 | (1)RJ-45 10/100BaseT；(1)串行通訊口 | ||||
| 遠程管理 | 可選Web/SNMP管理卡 | Web/SNMP管理卡內置 | ||||
| 管理軟件 | PowerChute Business Edition | PowerChute Network Shutdown | ||||
| 環境參數 | ||||||
| 環境噪聲 | <50db | <55db | <55db | |||
| 運行要求 | 最高海拔3000米、0-40℃、濕度0-95%、無凝露 | |||||
| 存儲要求 | 最高海拔15000米、-20-60℃、濕度0-95%、無凝露 | |||||
| 物理特性 | ||||||
| 尺寸HWD | 85*432*482 | 130*432*660 | 264*432*660 | |||
| 機柜高度 | 2U | 3U | 6U | |||
| 凈重/運輸 | 23/27.8 | 25/29.8 | 54.5/60.8 | 109/117 | ||
| 保修與 | ||||||
| 產品 | BSMI;C-Tick;CE;EN50091-1;EN50091-2; | |||||
| 產品保修 | 2年 | |||||
二.主要技術參數
1.輸入電壓：AC220V±15%；50Hz。（當輸出電壓降低是允許輸入電壓下限相應下降)。
2.輸出穩壓值可調范圍：（0～60）V；輸出恒流值可調范圍：（0～30）A。
3.源電壓調整率：穩壓≤0.5％；負載調整率：穩壓≤1％；恒流≤2％。
4.整機效率：≥86％；紋波電壓：總紋波電壓Vpp≤3%。
5.輸出電壓：顯示準確度±1.5%；輸出電流：顯示準確度±2%。
6.輸出電壓方式： LED數碼管顯示。
7.輸出電流方式： LED數碼管顯示。
8.輸出電壓設定： 多圈電位器。
9.輸出電流設定： 多圈電位器。
10.開機輸出電壓過沖：≤2％。
11.絕緣電阻：輸入-輸出：≥20MΩ；輸入-機殼：≥20MΩ；輸出-機殼：≥80MΩ。
12.絕緣強度：輸入－輸出：AC1500V，10mA，1分鐘；
輸入－機殼：AC1500V，10mA，1分鐘；輸出－機殼：AC1500V，10mA，1分鐘。
13.整機過熱保護溫度閥值：(75～85)℃。
14.平均無故障時間：≥50000h。
15.散熱風道：內部散熱風道左進右出。
16.工作方式：可長期滿負荷連續工作。
17.電源適用負載特性：根據用戶要求（注：如用戶未有正式特別要求本電源上述指標的測量負載為阻性負載）。
18.保護方式： 過壓、過流、缺相自動切斷輸出。
19.短路保護： 允許短路，故障現象排除后恢復。
20.發貨配件： 企業標配（如有特殊需要請另外說明）。
21.外形尺寸(mm)：260(寬）*180（高）*400（深）。
22.重量：5KG/臺 。
三.操作方法及注意事項
1.開箱：開箱時應檢查箱內隨機附件：使用說明書一份;合格證保修卡一份。
2.通電前檢查：經過儲存與運輸的充電機通電前應檢查運輸中的受損情況，如螺絲是否松動，外觀有無異樣，電源線、接線柱是否震脫以及是否受潮等，如有上述現象發生應及時妥善處理。
3.前面板布局：電源開關，過熱指示發光管，調電壓、調電流電位器，輸出電壓和輸出電流數顯表。
4.數顯表有顯示即表示電源處于通電運行狀態�！斑^熱”發光管亮表示電源處于暫時過熱關機的保護狀態，稍候待內部溫度下降會自動恢復。
5.開機啟動有(1～3)秒的延時過程。
6.使用操作方法
6.1 應先在輸出端未接負載的情況下通電預調好所需的輸出電壓，或者先通電檢查輸出電壓是否合適，或者先將“調電壓”電位器預調到最小；為保險起見，還應先將“調電流”電位器預調到最小。
6.2 檢查好輸出電壓后，應在“電源開關”斷開的情況下連接負載設備，然后再接通“電源開關”。若輸出穩壓值預調至20％(10V)以下，應先檢查開機過沖電壓是否超過允許范圍，方法是在連接負載設備之前，或預調好輸出電壓，或將“調電壓”和“調電流”預先全部旋到最小，重復幾次開機啟動過程檢查輸出電壓過沖的大小，確認過沖電壓最大值不超過允許范圍時才能在接好負載的情況下開機啟動，待開機啟動穩定后再旋至所需電壓值，以避免過沖電壓損壞負載設備。
6.3 在通電運行期間，可以隨時調節前面板上的2只電位器，改變輸出穩壓值和輸出恒流值。
6.4 內部散熱風扇受溫度控制，只有機內溫度偏高風扇才會轉動，溫度下降又會停轉。
6.5內部散熱風道是左進右出，使用過程中應保持電源左右兩側的空氣對流暢通，附近不應有其他物體阻擋空氣的對流循環。
6.6出現故障時的處理：開機后若發現工作不正常應及時斷開“電源開關”和切斷輸入電源線，仔細檢查電源的輸入線連接是否正確、可靠，接線柱螺母有否松動。如出現用戶難于處理的問題切勿擅自打開機殼。因為機內有高壓電，不熟悉專業知識不要自行打開機殼修理，應及時與我公司或經銷商聯系維修事宜。
四.主要用途
1.電解電容器老練，鉭電容賦能；
2.直流電機檢測，老化；電動車電機檢測、老化；
3.電阻器、繼電器、馬達、晶體管等電子元件老化，例行試驗；
4.實驗室，電子設備，自動測試設備；
5.電子檢驗設備、生產流水線設備、通訊設備電解、電鍍、電化學設備。
備注
1、一年內免費保修，終身維護；
2、可根據客戶要求規格定做其他規格產品；
3、本公司產品不斷改進升級，變更恕不另行通知。
