產品簡介
三相輸入系列智能型高頻開關電源模塊，是電力電源主要的配置模塊，同時也是我公司推出的第三代產品，是專門為電力系統設計，具有“四遙”功能的高頻開關電源，模塊采用的“諧振電壓型雙環控制的諧振開關電源” 技術，生產出來的模塊具有體積小、重量輕、效率高、空載損耗小、可靠性高等優點。產品包括220V和110V兩大系列，十多個品種，配有標準RS-485接口，易于與自動化系統對接，適用于各種容量的直流系統。
模塊主要特點
· 采用全程軟開關技術，效率高，空載功耗小，體積小。
· 交流輸入內置符合安規的保險管。
· 直流輸出內置二極管，可以不增加額外措施實現熱插拔。同類其他沒有內置二極管的產品，用戶需要額外在直流屏上增加二極管散熱片，接線繁瑣。
· 采用“三相無源功率因數校正電路”，輸入無中線，功率因數可達0.94。
· 采用隔離自主均流，并機不均流度＜±3%，可保證二十臺以上模塊良好并機。
· 模塊具有RS-485接口，方便接入自動化系統進行通信。
· 輸出過壓保護：內置過壓保護電路，出現過壓后模塊自動鎖死，模塊故障指示燈亮，故障模塊自動退出工作，不影響整個系統正常運行；過壓保護點：220V模塊為320V±5% ，110V模塊為160V±5% 。
· 輸出限流保護：每個模塊輸出電流限制為額定輸出電流的1.05倍。
· 短路保護：采用回縮下垂限流方式，模塊電流輸出特性如圖2-1，輸出短路時模塊在瞬間把輸出電壓拉低到零，限制短路電流在額定輸出電流的15％以下。模塊可長期工作在短路狀態，不會損壞，排除故障后模塊可自動恢復工作。
技術參數及安裝尺寸
|
模塊型號 |
額定電壓 |
額定電流 |
冷卻方式 |
外形尺寸（深×高×寬mm） |
|

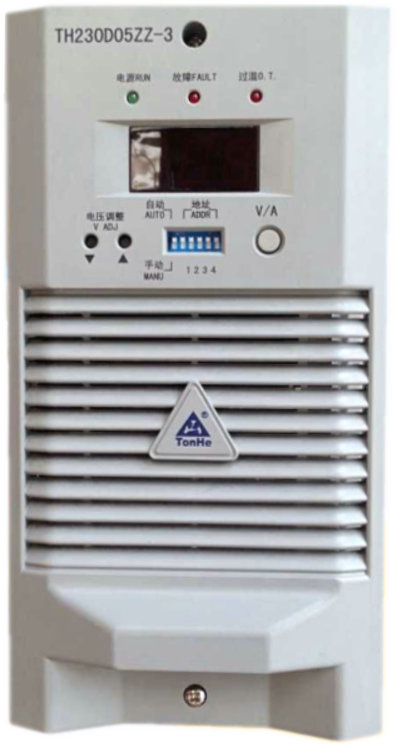

TH230D05ZZ-3 |
220 V |
5 A |
自然冷卻 |
260×179×109 |
|
TH230D07ZZ-3 |
220 V |
7A |
自然冷卻 |
325×230×130 |
|
TH230D10ZZ-3 |
220 V |
10 A |
自然冷卻 |
325×230×130 |
|
TH230D20ZZ-3 |
220 V |
20 A |
自然冷卻 |
400×323×146 |
|
TH230D20NZ-3 |
220 V |
20 A |
強制風冷 |
357×218×118 |
|
TH230D30NZ-3 |
220 V |
30 A |
強制風冷 |
410×303×136 |
|
TH230D40NZ-3 |
220 V |
40 A |
強制風冷 |
410×303×136 |
|
TH110D10ZZ-3 |
110 V |
10 A |
自然冷卻 |
260×179×109 |
|
TH110D20ZZ-3 |
110 V |
20 A |
自然冷卻 |
325×230×130 |
|
TH110D40ZZ-3 |
110 V |
40 A |
自然冷卻 |
400×323×146 |
使用環境
· 在海拔2000米以下工作。
· 設備工作環境溫度范圍為-10℃~+40℃，環境不結露，存儲環境溫度范圍為-40℃~+60℃。
· 環境相對濕度不超過90%（環境溫度25℃）。
