 ZW7斷路器是ZW7-40.5系列戶外高壓真空斷路器的簡稱，專為額定電壓35kV/40.5kV、頻率50Hz（或60Hz）的戶外輸配電系統設計。主要用于城鄉電網、工礦企業等場所，承擔負荷電流、過載電流及短路電流的分?jǐn)嗯c關合任務。

  ZW7斷路器融合了結構優化與技術創新，具備以下核心特性：

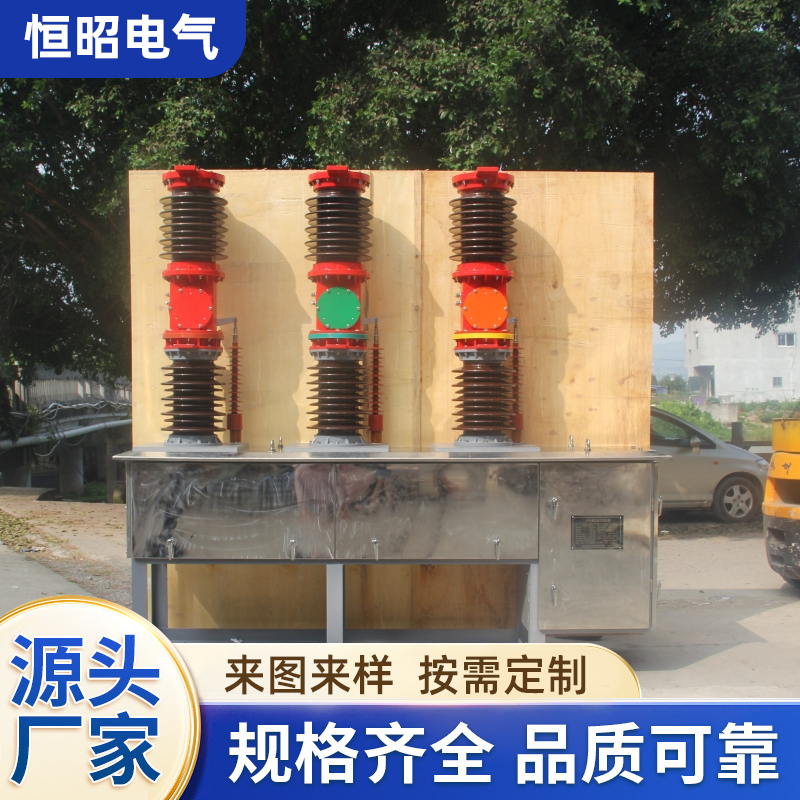

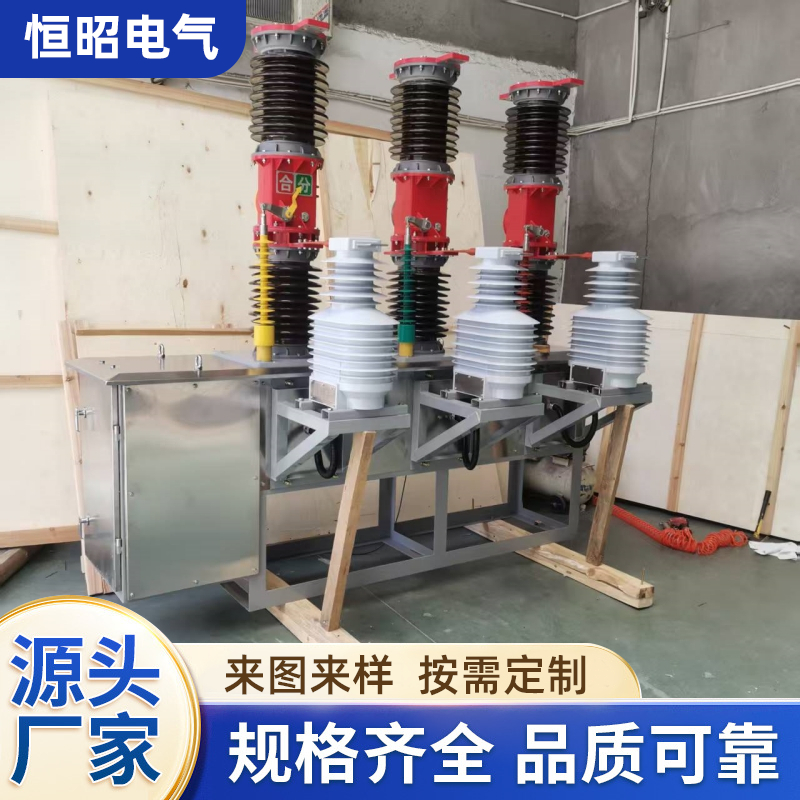

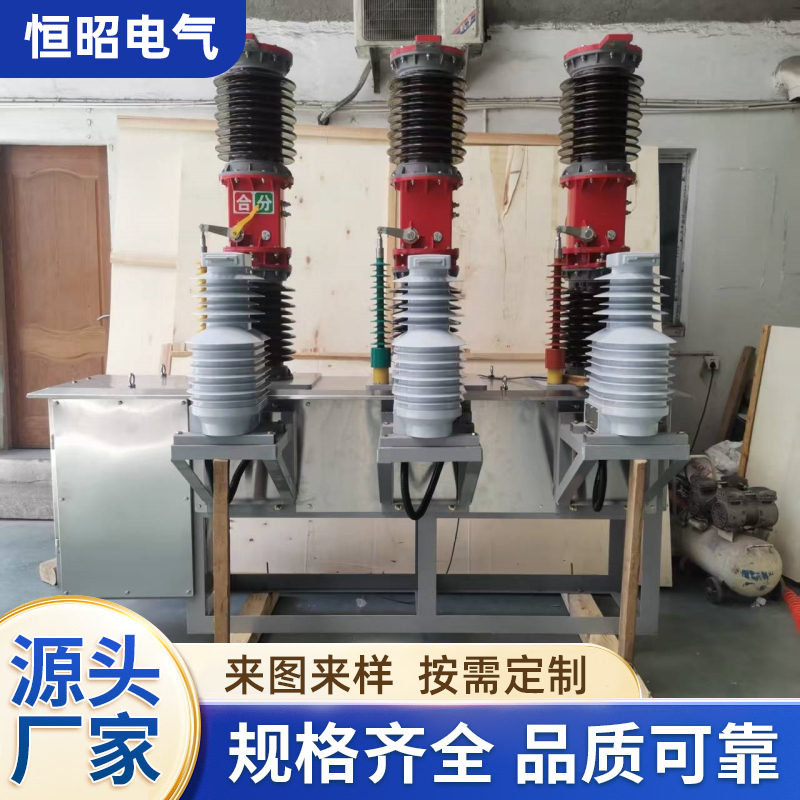

  結構設計：采用瓷瓶支柱式結構，三相共裝于一個機構箱上，整體結構緊湊。其設計包含分體式極柱、外置或內置電流互感器（CT），并支持側裝、中置、邊置等多種安裝方式，其中中置式設計能顯著減少設備外形尺寸。

  核心技術：以真空作為絕緣和滅弧介質，觸頭采用CuCr50材料及杯狀縱場結構，具有開斷能力強、絕緣水平高、壽命長、體積小等特點。實現了無油化、無氣化運行，安全環保，無爆炸危險。

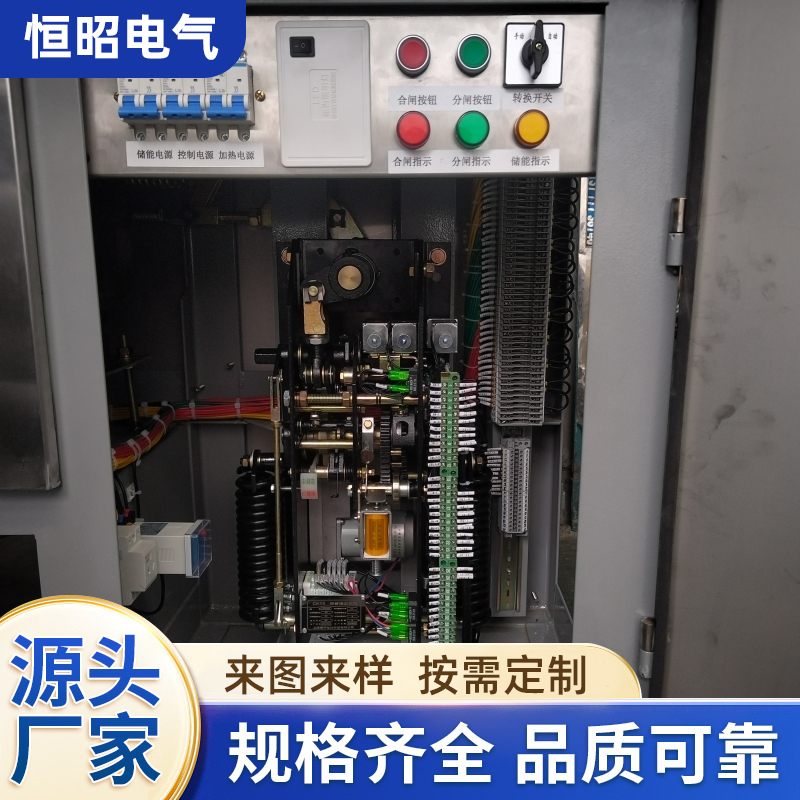

  智能與控制：可配備彈簧操動機構（如CT19BW）或電磁操動機構（如CD10），支持遠程電動分合閘與就地手動操作。智能控制器具備速斷保護、過流保護、重合閘、事件記錄、零序保護、故障主動上報等多種功能。

  環境適應性?：機械壽命可達10000次，維護工作量小。?正常工作溫度范圍一般為-30℃至+40℃，高寒地區可達-40℃。運行海拔通常不超過1000米或2000米，經外絕緣修正后可達2700米或3000米。機構箱具備防水設計，并常配備加熱器或凝露控制器以應對潮濕環境。

  ZW7斷路器的主要技術規格如下：

  額定電壓：40.5kV。

  額定電流：覆蓋630A、1250A、1600A、2000A、2500A、3150A等多個等級。

  開斷與關合能力：額定短路開斷電流常見為25kA與31.5kA，額定短路關合電流對應為50kA、63kA、80kA。

  機械參數：觸頭開距約為22±2mm，平均分閘速度≤2m/s，平均合閘速度約1m/s，合閘時間≤150ms，分閘時間≤60ms。

  符合標準：產品設計符合GB1984《交流高壓斷路器》國家標準及IEC相關國際標準。

  ZW7斷路器適用于戶外35kV輸變電系統、城鄉配電網絡及工礦企業的電力控制與保護，尤其適合需要頻繁操作的場所。其優勢在于通過結構小型化與免維護設計降低了安裝與運維成本；利用真空滅弧技術和智能控制功能，提升了供電可靠性與安全性；良好的環境適應性確保了在多種嚴苛條件下穩定運行。

  綜上所述，ZW7-40.5系列戶外高壓真空斷路器是一款設計先進、性能可靠、適用范圍廣的高壓開關設備，是現代電網無油化改造與建設的關鍵設備之一。
