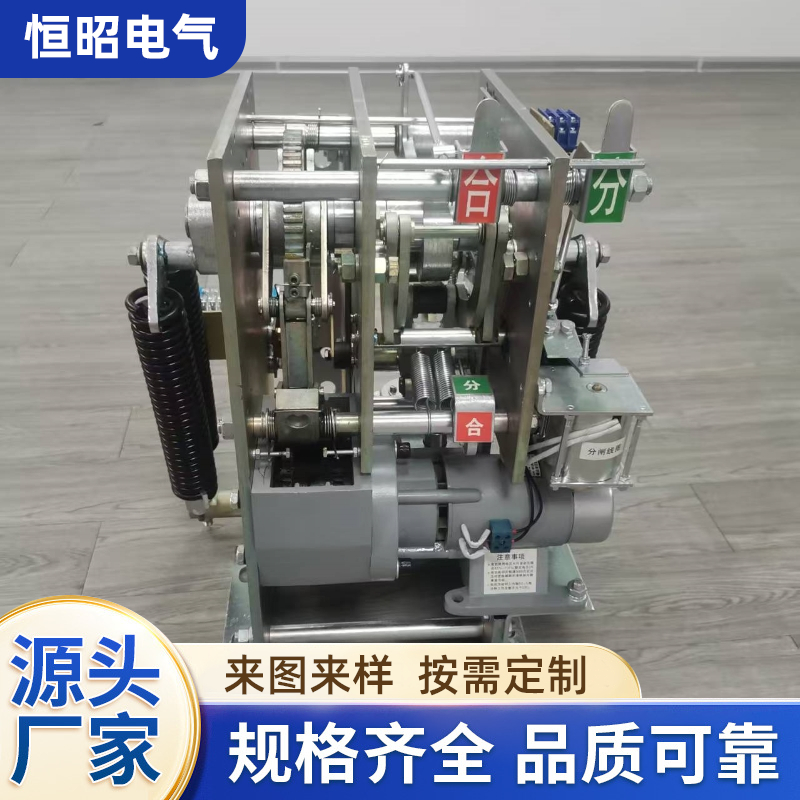

CT14操作機構是一種用于35kV高壓斷路器（如LW8-35型SF6斷路器）的彈簧操動機構，廣泛應用于輸配電系統的控制與保護。根據公開資料（截至2026年3月），其核心信息如下：

  專用于操動 LW8-35型戶外高壓SF6斷路器?。

  適用于 35kV輸配電系統，滿足 GB1984《交流高壓斷路器》 和 IEC標準要求 。

  儲能方式：電動 + 手動（兩種可選）。

  儲能電機：

  交直流兩用電機；

  額定電壓：-220V、~220V（常見）；

  額定電流：約4–7A；

  工作電壓范圍：85%–110%額定電壓；

  儲能時間：≤15秒（額定電壓下）。

  手動儲能?：

  使用 Φ20×700mm 手柄?；

  操作力 <375N（約38kgf）。

  輸出特性：

  輸出軸工作轉角：57°–60°；

  合閘功：1000J。

  輔助開關：F10-II/W2型，8常開+8常閉接點，長期通流 ≥10A 。

  壽命：6000次操作。

  重量：約140–141kg 。

  外形尺寸：525×707×425 mm（寬×高×深）。

  夾板式結構，落地式安裝 。

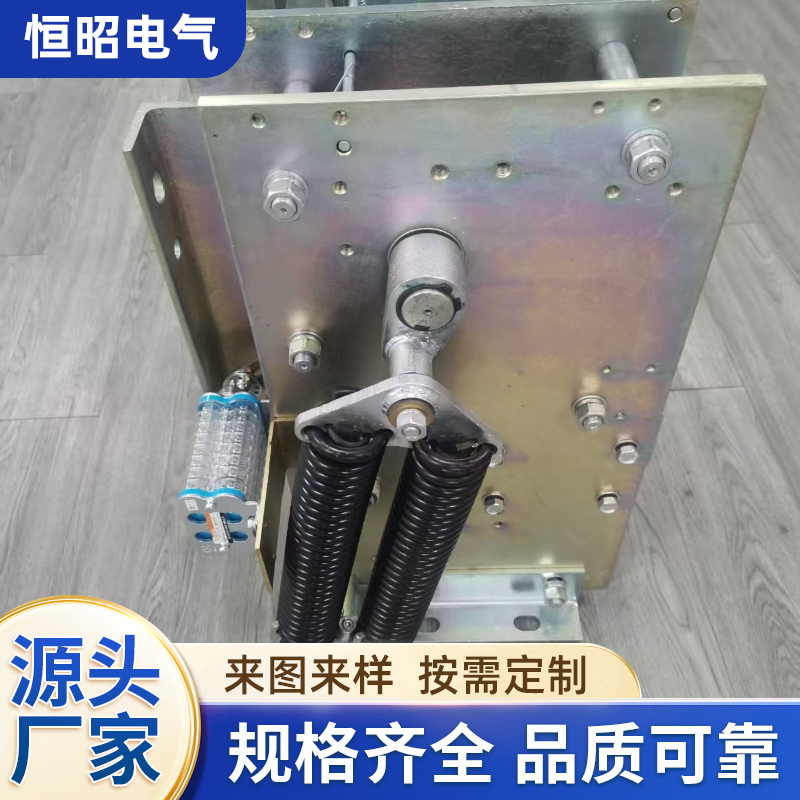

  儲能系統：采用棘輪-驅動板-偏心輪機構，配合合閘彈簧。

  合閘保持與脫扣：采用滾子-圓柱面鎖栓 + 半軸機構。

  合閘傳動：凸輪-四連桿機構。

  機械聯鎖：合閘位置時無法再次合閘，防止誤操作 。

  自動重合閘：支持 分–0.3s–合 一次自動重合閘 。

  海拔：≤2000m（部分資料稱≤2500m或高原型4000m）；

  環境溫度：-30℃ 至 +40℃；

  風速：≤35m/s；

  無爆炸、腐蝕、劇烈震動及嚴重污穢（污穢等級一般為III級）。

  常見故障與維護要點典型故障：

  儲能電機不啟動或儲能不足；

  合閘/分閘線圈燒毀或卡滯；

  輔助開關接觸不良；

  機械卡澀（如半軸卡合量異常）。

  維護建議：

  定期檢查潤滑（傳動部位每半年一次）；

  每年結合預試進行電氣與機械特性測試；

  檢查加熱器、行程開關、聯鎖裝置是否正常
