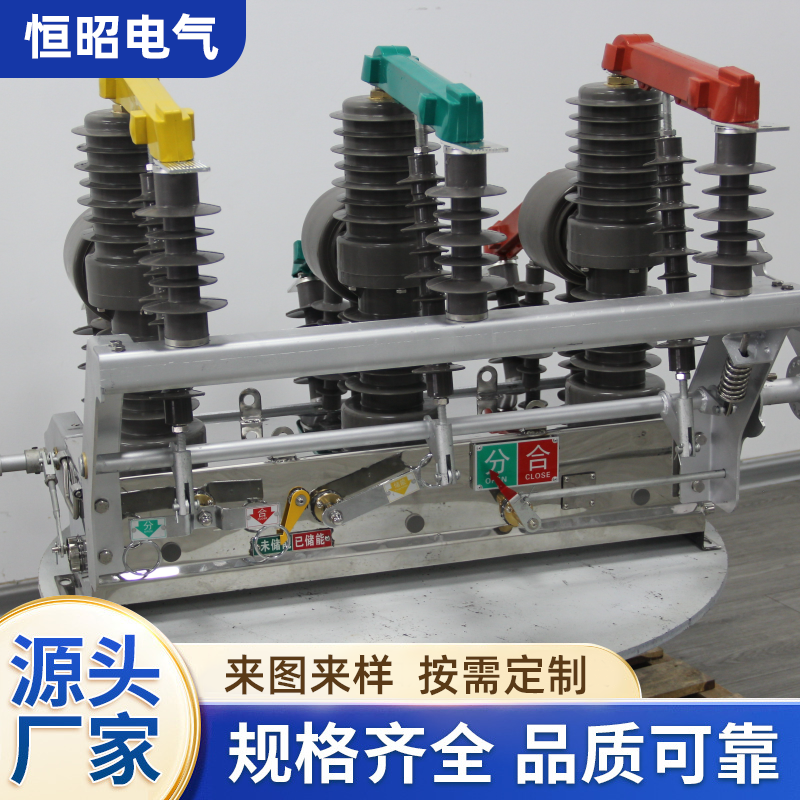

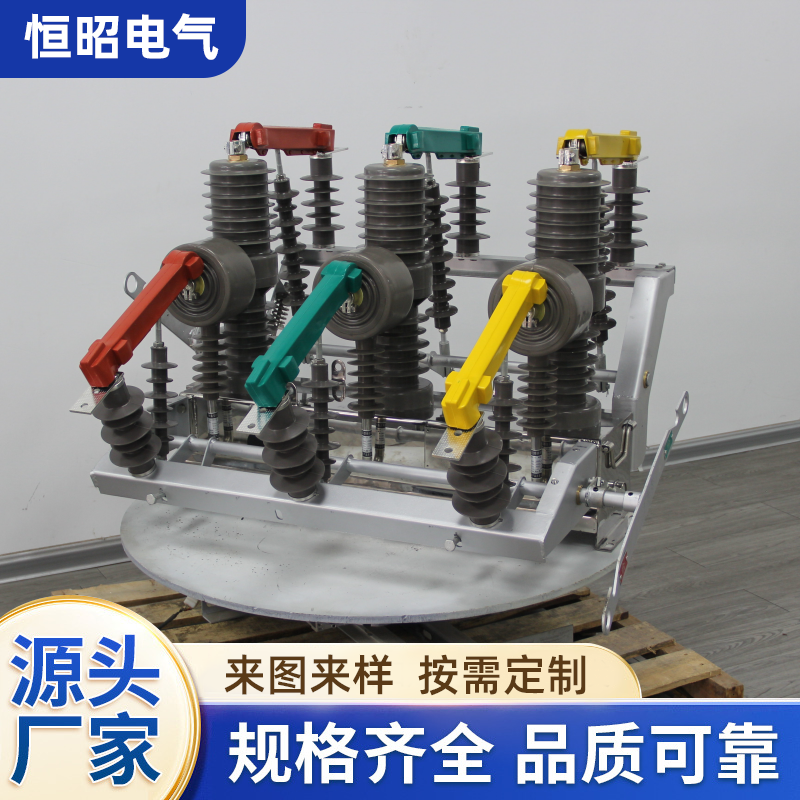

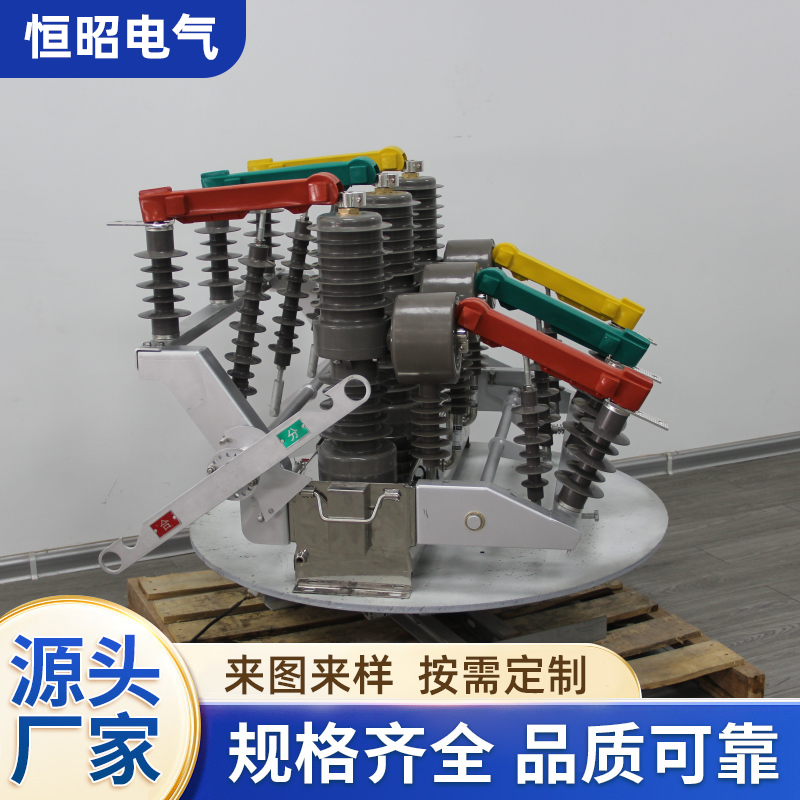

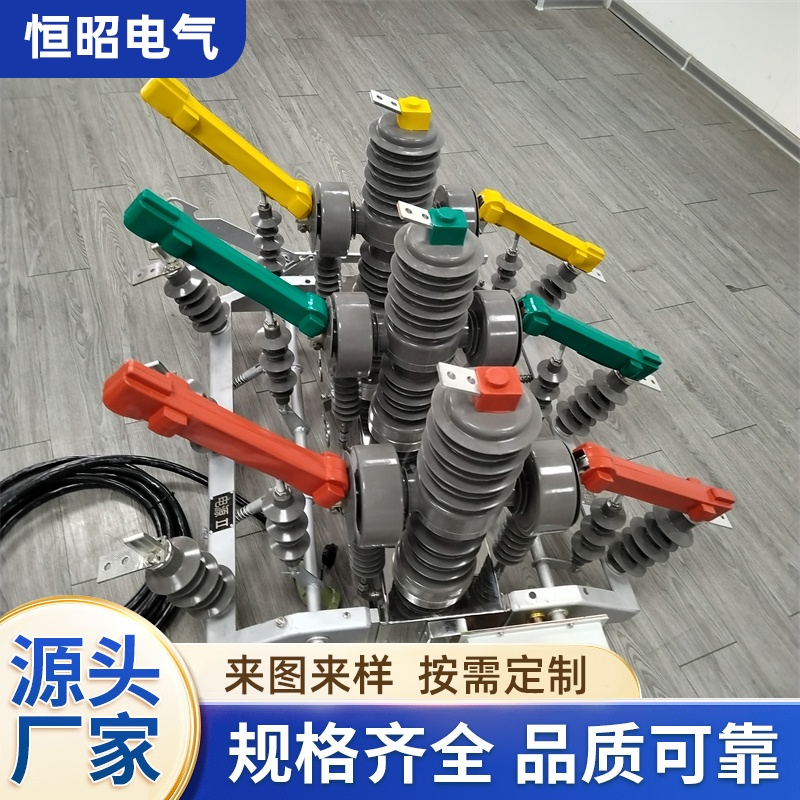

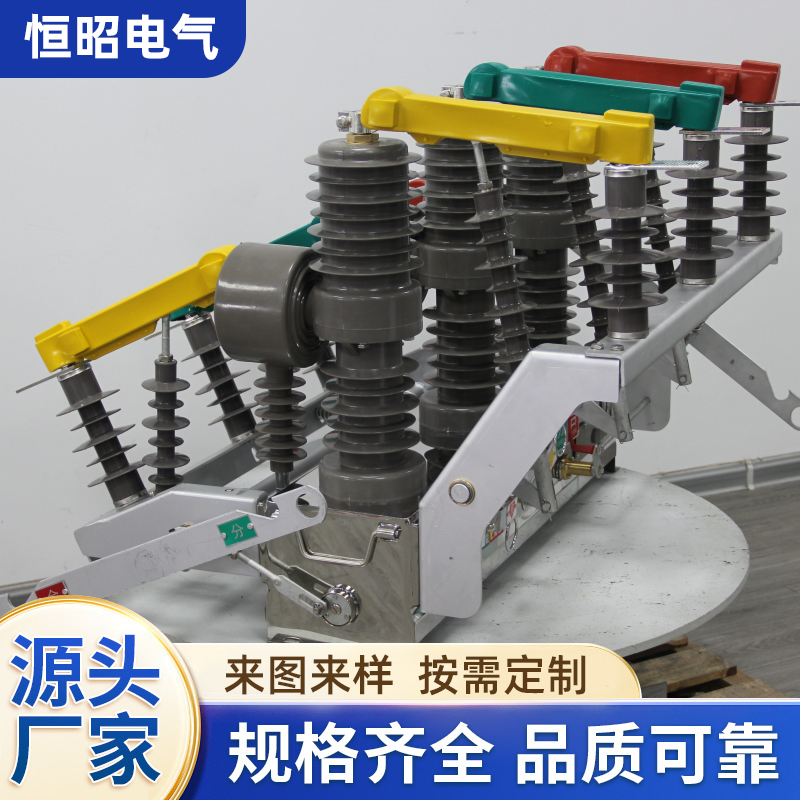

ZW32-12GG雙隔離斷路器是一款額定電壓12kV、三相交流50Hz的戶外高壓開關設備，全稱為“ZW32-12GG戶外高壓雙隔離真空斷路器”.該設備集成了真空斷路器和雙側隔離開關，主要用于城市、農村電網及工礦企業配電系統中，實現對負荷電流、過載電流和短路電流的可靠開斷與關合，并特別適用于需要高供電可靠性的雙電源自動切換場合.

  一、 產品概述與核心功能

  ZW32-12GG的核心設計是“雙隔離”結構，即具備進出線雙斷口，并配有可靠的機械或電氣聯鎖裝置。其主要功能定位有兩方面：

  常規保護與控制：作為柱上斷路器，用于配電線路的保護、控制和隔離.

  雙電源自動轉換（備自投）：作為雙電源自動轉換裝置的核心部件，當主供電源發生停電或欠壓故障時，能自動、快速地將負載切換至備用電源，確保對重要負荷供電的連續性。

  二、 主要技術特點

  結構設計：采用三相支柱式全封閉結構，小型化設計。絕緣部件通常采用進口戶外環氧樹脂或戶內環氧樹脂外包有機硅橡膠，具備優異的防潮、防凝露、耐高低溫、抗紫外線及抗老化性能，適用于高溫潮濕及嚴寒地區。

  滅弧技術：斷路器部分采用真空滅弧室，開斷性能穩定，無燃爆危險，具有壽命長、免維護的特點。

  操動機構：內置小型化彈簧操動機構，采用真動傳輸方式，零部件少，可靠性高。機構箱密封設計，有效防止銹蝕。支持手動、電動及遠程操作。

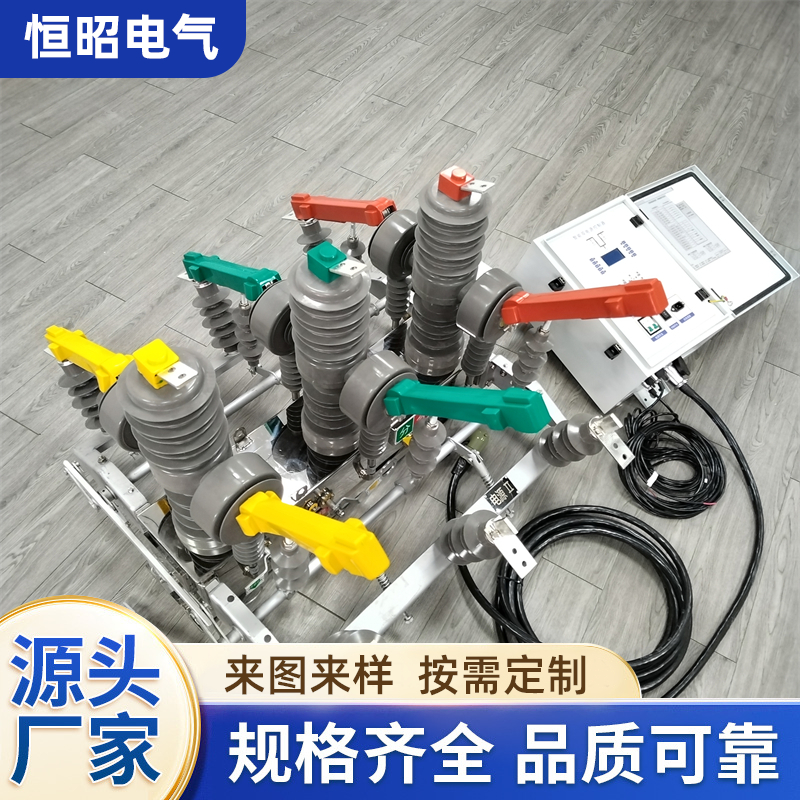

  智能化擴展：可配置電流互感器、電壓互感器，與智能控制器配合，實現過流、短路等保護功能，并可組成自動重合器、分段器，滿足配網自動化需求。

  安全聯鎖：斷路器與兩側的隔離開關之間設有可靠的防誤操作聯鎖裝置，確保操作順序正確，保障人員和設備安全。

  三、 典型應用場景

  城市與農村配電網?：用于線路分段、故障隔離和保護。

  工礦企業變電站：作為進出線保護和控制設備。

  高可靠性供電場所：如油田、礦山、數據中心、醫院、重要工廠等，作為雙電源備自投系統的關鍵開關設備，實現主備電源自動切換。

  光伏等新能源系統：作為光伏電站并網點的專用雙電源切換開關。

  頻繁操作場所：適用于農村電網等需要頻繁開合操作的場合。

  四、 主要技術參數（典型值）

  額定電壓：12 kV

  額定頻率：50 Hz

  額定電流：630A， 1250A

  額定短路開斷電流：20 kA

  機械壽命：≥10000次

  適用環境溫度?：-25℃ ~ +40℃（24小時平均不超過+35℃）

  適用海拔：≤3800米

  五、 安裝、調試與維護要點

  調試：投入運行前需進行主備電自動轉換調試、過流保護功能檢測及分合閘操作測試。自動轉換邏輯需驗證主電源故障時能正確分閘并切換至備用電源，以及主電源恢復時能自動切回。

  安裝：吊裝時需避免絕緣子受力。接線時應用雙扳手對擰接線端子螺母，防止絕緣子扭轉受損。

  操作：分合閘操作可通過手動操作手柄或電動/遠程控制完成。操作隔離開關前，必須確認斷路器處于分閘狀態。

  維護：建議每三個月進行一次例行檢查，內容包括清理設備表面灰塵、檢查操動機構運動部件磨損情況、在活動部位補充潤滑劑，并測試電氣性能。 若出現拒動、誤動等情況，應檢查操動機構、控制回路及保護定值設置。

  ZW32-12GG雙隔離斷路器通過將真空斷路器與雙隔離功能緊密結合，并融合備自投邏輯，成為提升12kV配電網供電可靠性、安全性和自動化水平的關鍵設備。
