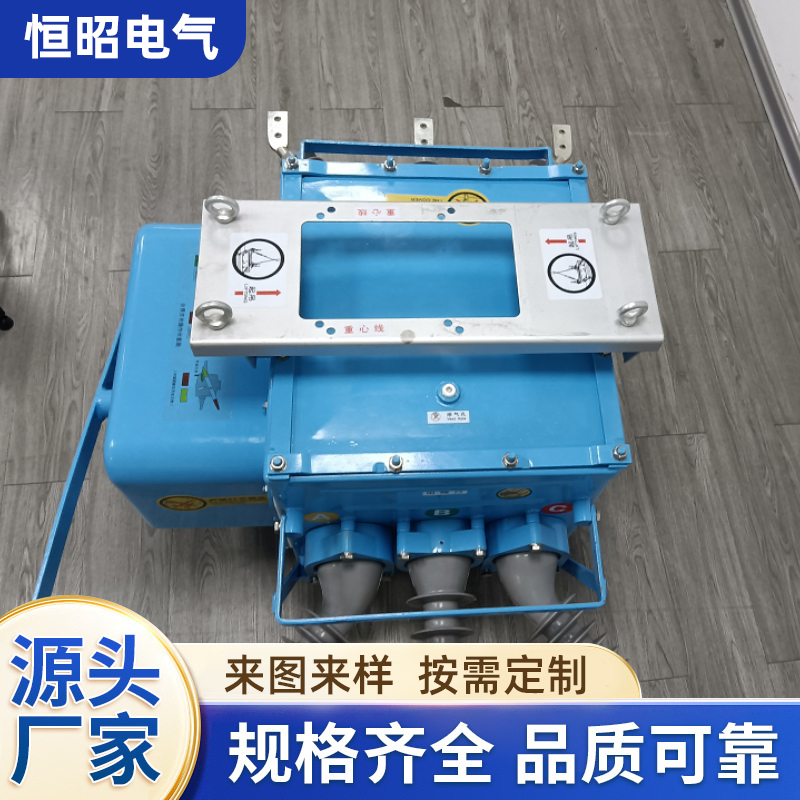

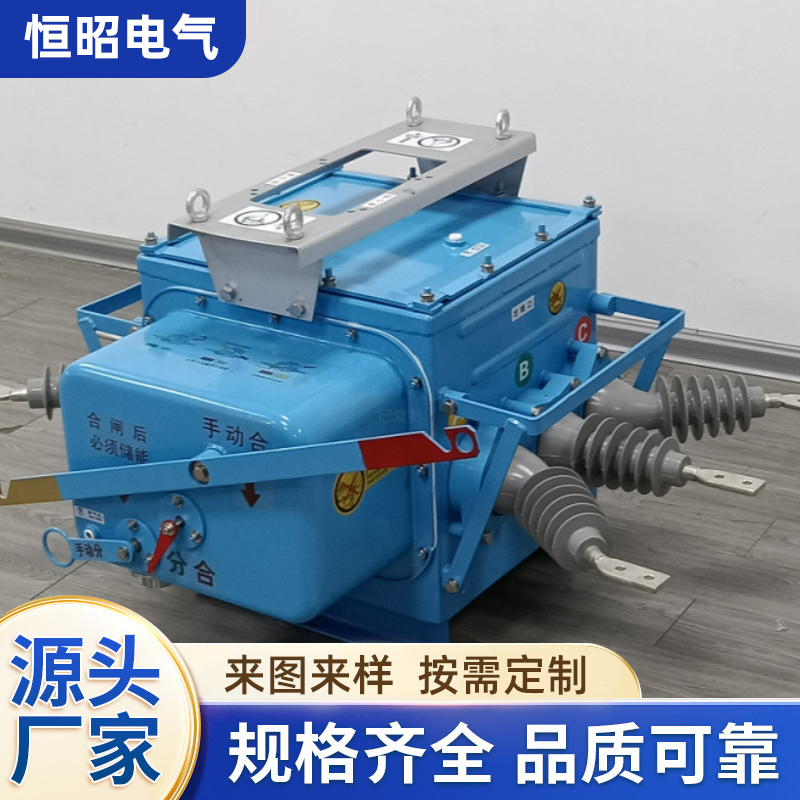

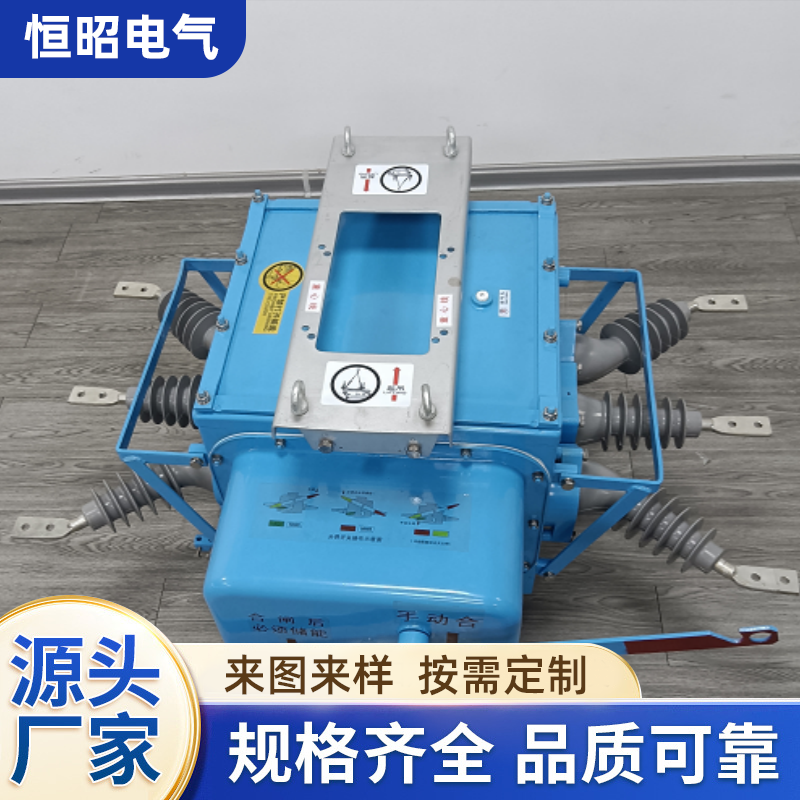

 FZW28分界斷路器是一種專為10kV配電系統設計的戶外真空負荷開關，主要安裝于架空線路與用戶的分界點處，用于實現故障的自動隔離與定位，提升電網供電可靠性。

  主要特性與作用

  適用系統：適用于10kV中性點不接地、經消弧線圈接地及經小電阻接地系統。

  核心功能：

  自動切除單相接地故障?：當用戶側發生單相接地故障時，能自動分閘，隔離故障支線，避免影響非故障區域供電。

  自動隔離相間短路故障?：用戶側發生相間短路時立即分閘，快速隔離故障線路。

  快速定位故障點：動作后僅責任用戶停電，并可上報故障信息，幫助運維人員迅速定位和處理。

  監控用戶負荷：具備通訊功能，可將檢測數據上傳至監控中心，實現遠程負荷監控。

  結構組成：通常由開關本體和測控單元兩大部分構成，包含外置電壓互感器、內置電流互感器、CPU處理器及通訊模塊等。

  故障處理邏輯

  其故障處理方式根據系統接地方式和故障發生位置（用戶界內或界外）有所不同，具體邏輯如下：

  單相接地故障：

  在用戶界內發生時，對于不接地或消弧線圈接地系統，判定為接地后跳閘；對于小電阻接地系統，會先于變電站保護動作跳閘。

  在用戶界外發生時，分界斷路器不動作。

  相間短路故障：

  用戶界內發生時，分界斷路器分閘。

  用戶界外發生時，不動作。

  定值配合與安裝維護要點

  保護定值配置：其動作電流與時限需與變電站出線保護定值協調配合，以確保選擇性。例如，在中性點不接地系統中，單相接地動作時限通常需躲過瞬間接地并遲于變電站接地信號，可選6～8秒；在小電阻接地系統中，則需與變電站零序保護配合。

  安裝注意事項：

  只能安裝于分支線路或末端，不得串聯使用。

  通常安裝在10kV架空配電線路支線基電桿上，作為與用戶的分界點。

  根據用戶進戶線為架空或電纜，接線方式有相應具體要求。

  運行維護要求：

  需定期檢查外觀、狀態、連接件、瓷瓶、避雷器及接地裝置等。

  控制器故障指示燈在動作后會持續閃爍48小時，應及時通報。

  清掃檢查周期與線路登桿檢查相同，運行超過10年應考慮輪換檢修。

  應用背景與價值

  10kV饋電架空線路結構復雜、故障率高，傳統保護方式易因末端故障導致全線停電。FZW28分界斷路器的應用，能有效實現故障區域隔離，縮小停電范圍，加快故障恢復速度，是提升配電網，特別是多分支架空線路供電可靠性的關鍵設備之一。
